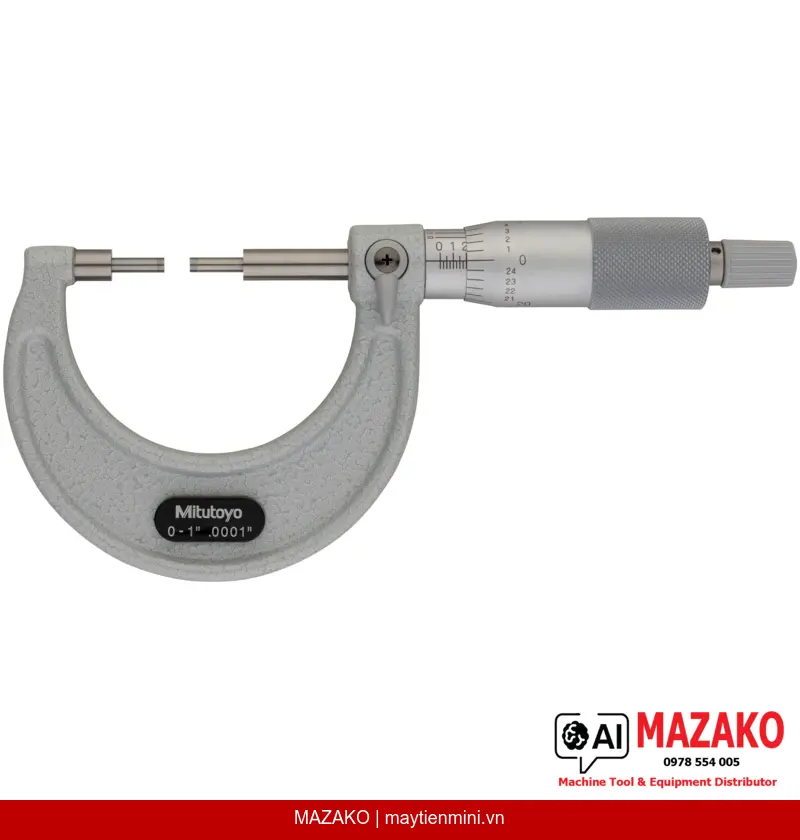

Panme Đo Rãnh Then Mitutoyo 111-166 (0-1 inch)
Panme đo rãnh then Mitutoyo 111-166 kiểu cơ khí, phạm vi đo 0-1 inch, độ chia 0,0001 inch. Đầu đo và đe thu nhỏ đường kính 3 mm cho phép đo sâu vào rãnh then, rãnh định vị chính xác.
Mô tả sản phẩm
Panme đo rãnh then Mitutoyo 111-166 là dòng panme cơ khí chuyên dụng được thiết kế với đầu đo (spindle) và đe (anvil) có đường kính thu nhỏ còn 3 mm, cho phép tiếp cận và đo chính xác bên trong các rãnh then, rãnh định vị và các chi tiết có khe hẹp mà panme thông thường không thể thực hiện được. Phạm vi đo 0–1 inch với độ chia 0,0001 inch, đáp ứng yêu cầu kiểm tra kích thước khắt khe trong sản xuất cơ khí chính xác.
Đầu đo chuyên dụng cho rãnh then
Đầu đo và đe kiểu A đường kính 3 mm, bề mặt carbide mài bóng (micro-lap finish), cho phép đo sâu vào các rãnh then và khe hẹp mà panme tiêu chuẩn không tiếp cận được.
Độ phân giải cao nhờ thang vernier
Thang chia vernier trên thân thước (sleeve) cho phép đọc giá trị đến 0,0001 inch, đảm bảo độ chính xác cao trong kiểm tra kích thước chi tiết.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do người dùng, đảm bảo độ lặp lại (repeatability) đo lường nhất quán giữa các lần đo.
Khóa trục đo và hoàn thiện cao cấp
Trục đo ø6,35 mm tích hợp khóa spindle, bước ren 0,5 mm. Núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ chống chói, đường kính núm xoay 18 mm dễ cầm nắm.
Ứng dụng trong kiểm tra sản xuất cơ khí
Panme 111-166 được sử dụng phổ biến trong các bộ phận QC/QA nhà máy cơ khí, chế tạo máy, khuôn mẫu để kiểm tra chiều rộng rãnh then trên trục, lỗ, bánh răng và các chi tiết định vị. Đây là công cụ thiết yếu khi cần xác minh dung sai lắp ghép của các khớp nối then-rãnh then.
Tiêu chuẩn độ chính xác Mitutoyo
Sai số cho phép tối đa (MPE) ±0,00015 inch, biến động chiều dài V MPE 0,00008 inch. Các thông số này đảm bảo kết quả đo tin cậy, đáp ứng yêu cầu kiểm soát chất lượng theo tiêu chuẩn quốc tế.
Xuất xưởng kèm phụ kiện đầy đủ
Sản phẩm được giao kèm hộp đựng chuyên dụng và cờ lê chỉnh (spanner), sẵn sàng sử dụng ngay. Khối lượng 205 g, thiết kế cân bằng giúp thao tác đo thoải mái trong thời gian dài.
- Phạm vi đo 0–1 inch, độ chia 0,0001 inch
- Đầu đo và đe carbide D=3 mm tiếp cận rãnh then dễ dàng
- Cơ cấu ratchet stop kiểm soát lực đo 5–10 N
- Thang vernier trên sleeve cho độ phân giải cao
- Khóa trục đo, núm xoay chrome mờ ø18 mm
- Giao hàng kèm hộp và cờ lê chỉnh
Báo giá Panme Đo Rãnh Then Mitutoyo 111-166
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Biến động chiều dài V MPE | 0,00008 inch |
| Bề mặt đo | Carbide, mài bóng micro-lap, kiểu bậc (stepped) |
| Đe / Đầu đo (Anvil / Spindle) | Kiểu A, D=3 mm |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thang chia (Sleeve / Thimble) | Chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê chỉnh (spanner) |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme đo rãnh then Mitutoyo 111-166 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo (spindle) và đe (anvil) của 111-166 có đường kính thu nhỏ còn 3 mm, cho phép đưa đầu đo vào sâu bên trong rãnh then, rãnh định vị hoặc các khe hẹp. Panme đo ngoài tiêu chuẩn có đầu đo kích thước lớn hơn, không thể tiếp cận các vị trí này. Ngoài ra, bề mặt đo được làm từ carbide và mài bóng micro-lap để đảm bảo độ chính xác trong điều kiện đo đặc thù.
Cơ cấu ratchet stop trên panme 111-166 hoạt động như thế nào?
Ratchet stop là cơ cấu kiểm soát lực đo tự động, đảm bảo lực tiếp xúc giữa đầu đo và bề mặt chi tiết luôn nằm trong khoảng 5–10 N. Khi lực đo đạt ngưỡng này, ratchet stop sẽ trượt thay vì tiếp tục xoay, ngăn người dùng vô tình áp lực quá mức. Cơ chế này đảm bảo độ lặp lại (repeatability) đo lường nhất quán dù người đo khác nhau.
Panme 111-166 có thể đo được những loại rãnh then nào?
Panme 111-166 phù hợp đo chiều rộng rãnh then trên trục, rãnh then trong lỗ bích, rãnh định vị trên bánh răng và các rãnh hẹp có chiều rộng trong phạm vi 0–1 inch. Đầu đo kiểu bậc (stepped) và đường kính 3 mm cho phép tiếp cận đa dạng kiểu rãnh. Tuy nhiên, cần lưu ý chiều sâu rãnh phải đủ để đầu đo tiếp xúc đúng vị trí cần đo.
Làm thế nào để đọc chính xác giá trị đo trên panme cơ khí 111-166?
Panme 111-166 sử dụng thang chia kết hợp giữa sleeve và thimble, bổ sung thêm thang vernier trên sleeve để đọc đến 0,0001 inch. Quy trình đọc gồm 3 bước: đọc vạch nguyên trên sleeve (0,025 inch/vạch), cộng thêm vạch trên thimble (0,001 inch/vạch), sau đó cộng số vạch vernier trùng khít (0,0001 inch/vạch). Tổng cộng 3 giá trị cho kết quả đo cuối cùng.
MAZAKO cung cấp dịch vụ hiệu chuẩn panme Mitutoyo 111-166 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu khách hàng. Việc hiệu chuẩn định kỳ giúp đảm bảo panme luôn hoạt động trong giới hạn sai số cho phép (±0,00015 inch), đáp ứng yêu cầu hệ thống quản lý chất lượng ISO. Liên hệ trực tiếp với MAZAKO để được tư vấn lịch và chi phí hiệu chuẩn phù hợp.
