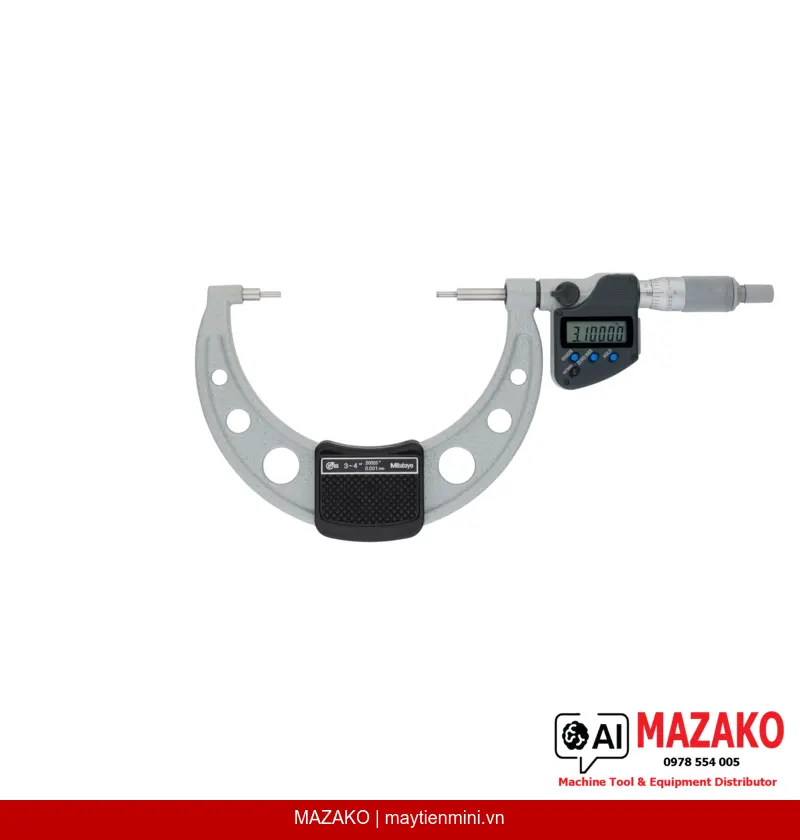

Panme đo rãnh then kỹ thuật số IP65 Mitutoyo 331-354-30
Panme đo rãnh then kỹ thuật số Mitutoyo 331-354-30, phạm vi đo 3–4 inch, độ phân giải 0,001 mm, đầu đo nhỏ D=3 mm, chống nước và bụi IP65, phù hợp đo trục then hoa và rãnh keyway.
Mô tả sản phẩm
Panme đo rãnh then kỹ thuật số Mitutoyo 331-354-30 (Digimatic Spline Micrometer) được thiết kế chuyên biệt để đo rãnh then, trục then hoa (splined shaft) và các chi tiết định hình có kết cấu phức tạp. Với đầu đo (spindle) và đe (anvil) đường kính nhỏ D=3 mm, thiết bị tiếp cận dễ dàng vào các rãnh hẹp mà panme thông thường không thể đo được. Chuẩn bảo vệ IP65 đảm bảo hoạt động ổn định ngay trong môi trường có dung dịch làm mát bắn tóe.
Đầu đo chuyên dụng D=3 mm
Spindle và anvil đường kính 3 mm dạng Type A, bề mặt đầu đo phủ carbide và gia công micro-lap, cho phép đo chính xác vào tận đáy rãnh then, rãnh keyway và trục then hoa mà panme tiêu chuẩn không tiếp cận được.
Bảo vệ IP65 chống nước và bụi
Chuẩn IP65 giúp thiết bị chống bụi hoàn toàn và chịu được tia nước bắn trực tiếp, phù hợp sử dụng ngay tại bàn gia công có dung dịch làm mát, không cần mang về phòng đo.
Hiển thị kỹ thuật số LCD độ phân giải cao
Màn hình LCD với chiều cao ký tự 7,5 mm hiển thị rõ ràng, độ phân giải 0,00005 inch / 0,001 mm, chuyển đổi linh hoạt giữa inch và mm, hỗ trợ chức năng ABS/INC và HOLD đọc giá trị tức thời.
Xuất dữ liệu và tích hợp SPC
Tích hợp cổng xuất dữ liệu tương thích hệ thống Digimatic của Mitutoyo, cho phép truyền số liệu trực tiếp vào phần mềm SPC hoặc máy tính để quản lý chất lượng tập trung.
Ứng dụng thực tế trong sản xuất công nghiệp

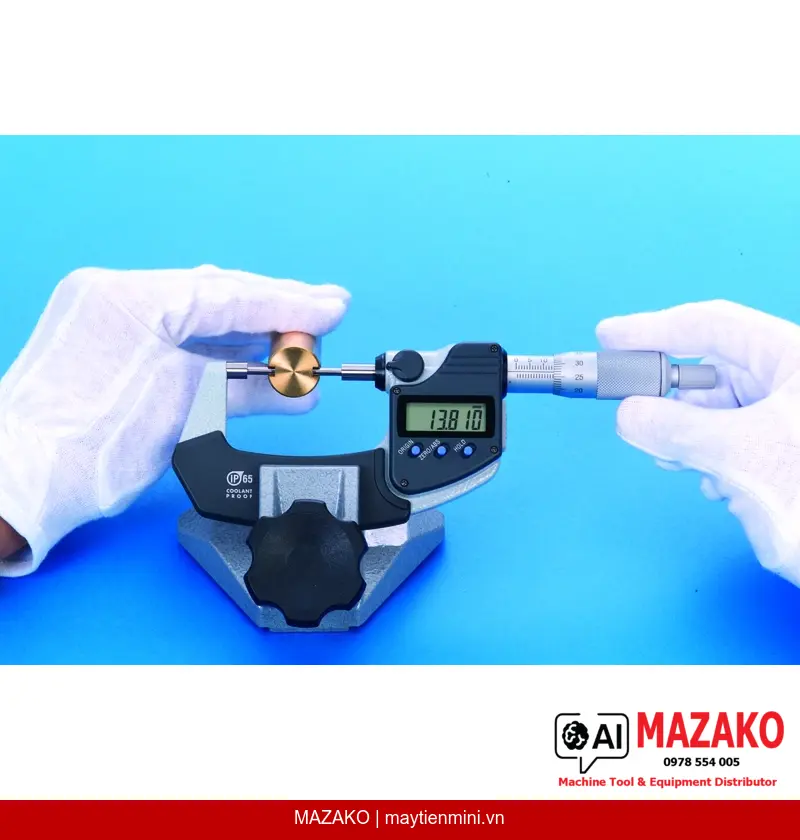

Panme 331-354-30 đặc biệt phù hợp cho các bộ phận QC/QA và kỹ thuật cần kiểm tra kích thước rãnh then, rãnh keyway trên trục, đo độ rộng rãnh spline và các chi tiết định hình trên dây chuyền gia công cơ khí chính xác. Nhờ chuẩn IP65, thiết bị có thể sử dụng trực tiếp trên máy phay, máy tiện mà không lo ảnh hưởng từ dầu và dung dịch làm mát.
Độ chính xác và độ tin cậy đo lường
Sai số cho phép tối đa (MPE) ±0,00015 inch, biến thiên chiều dài V MPE 0,00012 inch, đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm soát chất lượng nghiêm ngặt. Khóa spindle tích hợp giữ nguyên vị trí đo khi cần ghi nhận hoặc vận chuyển chi tiết. Vòng chia vạch (thimble) và ống thân (sleeve) hoàn thiện satin chrome, đường kính 18 mm, dễ đọc kết hợp xác nhận bằng thang cơ khí.
Điểm nổi bật kỹ thuật — Mitutoyo 331-354-30
Phạm vi đo 3–4 inch | Độ phân giải 0,001 mm | Đầu đo carbide D=3 mm | Bảo vệ IP65 | Xuất dữ liệu Digimatic | Pin SR-44, thời gian sử dụng ~2,4 năm | Trọng lượng 565 g
- Đo rãnh then, rãnh keyway và trục then hoa chính xác đến 0,001 mm
- Sử dụng được trong môi trường có dầu, dung dịch làm mát nhờ IP65
- Chuyển đổi nhanh giữa đơn vị inch và mm
- Chức năng khóa hàm (Function lock) ngăn thao tác nhầm trong sản xuất
- Tự động tắt nguồn sau 20 phút không sử dụng, tiết kiệm pin
- Cảnh báo pin yếu, đảm bảo kết quả đo luôn tin cậy
- Bộ phụ kiện đầy đủ: hộp đựng, cờ lê, cữ chuẩn, pin SR-44
Tư vấn & Báo giá Mitutoyo 331-354-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đơn vị | Inch / Metric |
| Phạm vi đo | 3–4 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (E MPE) | ±0,00015 inch |
| Biến thiên chiều dài (V MPE) | 0,00012 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đầu đo | Carbide, gia công micro-lap, dạng bậc (stepped) |
| Anvil / Spindle | Type A, D=3 mm |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Thimble và Sleeve | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có (Digimatic) |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Chuẩn bảo vệ | IP65 |
| Chức năng ABS / INC | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa hàm (Function lock) | Có |
| Giữ giá trị (HOLD) | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ chuẩn, 1 pin SR-44 |
| Trọng lượng | 565 g |
Câu hỏi thường gặp
Panme 331-354-30 dùng để đo loại chi tiết nào?
Thiết bị được thiết kế chuyên biệt để đo rãnh then, rãnh keyway và trục then hoa (splined shaft). Đầu đo (spindle) và đe (anvil) có đường kính nhỏ D=3 mm giúp tiếp cận sâu vào các rãnh hẹp mà panme thông thường không thể đo được. Phạm vi đo từ 3 đến 4 inch.
Chuẩn IP65 có nghĩa là gì và áp dụng ra sao trong thực tế sản xuất?
IP65 có nghĩa là thiết bị chống bụi hoàn toàn (cấp 6) và chịu được tia nước bắn trực tiếp từ mọi hướng (cấp 5). Trong thực tế, panme 331-354-30 có thể sử dụng ngay tại bàn máy phay hoặc máy tiện có dung dịch làm mát bắn tóe mà không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.
Độ chính xác của Mitutoyo 331-354-30 là bao nhiêu?
Sai số cho phép tối đa (E MPE) là ±0,00015 inch, biến thiên chiều dài (V MPE) là 0,00012 inch. Độ phân giải hiển thị đạt 0,00005 inch tương đương 0,001 mm. Bề mặt đầu đo được phủ carbide và gia công micro-lap đảm bảo độ lặp lại cao trong điều kiện sản xuất.
Thiết bị có thể kết nối xuất dữ liệu vào hệ thống SPC không?
Có. Panme 331-354-30 tích hợp cổng xuất dữ liệu Digimatic tương thích với hệ sinh thái thiết bị đo Mitutoyo. Dữ liệu đo có thể truyền trực tiếp vào phần mềm SPC, bộ thu thập dữ liệu Mitutoyo hoặc máy tính để quản lý và phân tích chất lượng tập trung.
Pin sử dụng loại gì và tuổi thọ bao lâu?
Thiết bị sử dụng 1 viên pin SR-44 (pin đồng hồ cỡ lớn, dễ tìm trên thị trường). Thời gian sử dụng pin khoảng 2,4 năm trong điều kiện bình thường. Panme có chức năng cảnh báo pin yếu và tự động tắt nguồn sau 20 phút không sử dụng để kéo dài tuổi thọ pin.
