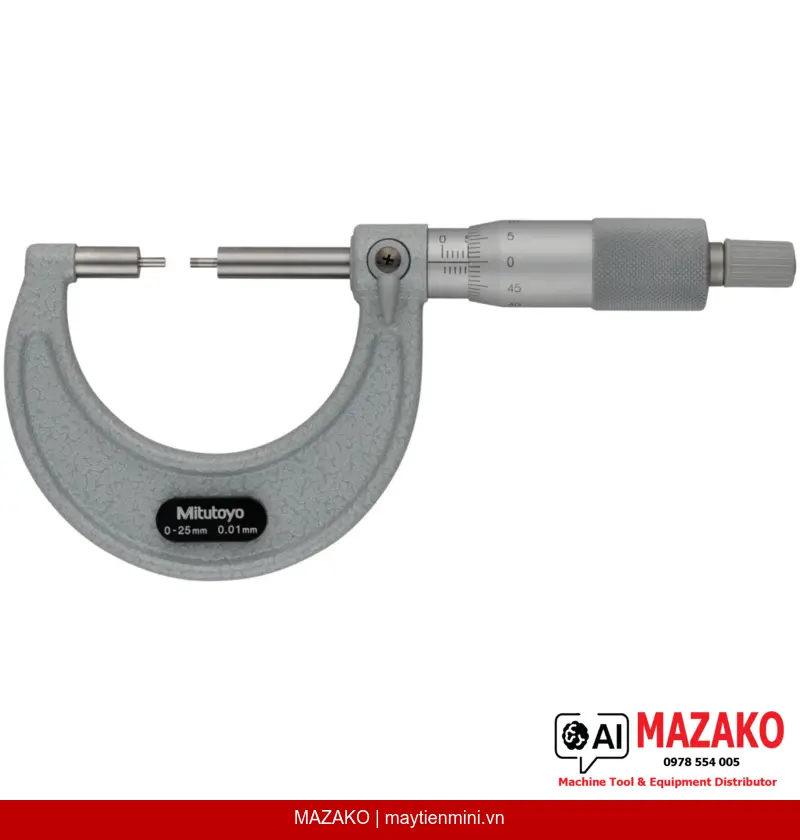

Panme Đo Rãnh Mitutoyo 111-215 (0-25mm)
Panme đo rãnh Mitutoyo 111-215 dùng để đo rãnh, trục then hoa, các chi tiết định hình. Phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo carbide bậc thang, độ chính xác ±3µm.
Mô tả sản phẩm
Panme đo rãnh Mitutoyo 111-215 là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo chính xác các rãnh, trục then hoa, hốc lõm và các chi tiết định hình phức tạp mà các loại panme thông thường không tiếp cận được. Với phạm vi đo 0-25mm và độ chia 0,01mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Đầu Đo Bậc Thang Chuyên Dụng
Bề mặt đo dạng bậc thang (stepped) với mũi carbide, hoàn thiện micro-lap, cho phép tiếp cận và đo chính xác các rãnh hẹp, then hoa và hốc định hình mà panme đo ngoài tiêu chuẩn không thực hiện được.
Độ Chính Xác Cao
Sai số cho phép tối đa MPE ±3µm, biến thiên chiều dài V MPE 2µm, đảm bảo kết quả đo tin cậy trong kiểm tra sản xuất hàng loạt và kiểm tra chất lượng đầu vào.
Cấu Trúc Trục Đo Tối Ưu
Trục đo ø6,35mm với bước ren 0,5mm, tích hợp khóa trục đo, đảm bảo ổn định khi đọc số liệu. Thang đo dạng thimble và sleeve hoàn thiện satin chrome ø18mm, dễ đọc trong môi trường nhà xưởng.
Lực Đo Được Kiểm Soát
Lực đo trong khoảng 5-10N giúp đảm bảo tiếp xúc đo nhất quán, tránh biến dạng chi tiết mỏng và duy trì độ lặp lại cao trong suốt quá trình sử dụng.
Ứng Dụng Trong Môi Trường Sản Xuất
Panme đo rãnh Mitutoyo 111-215 phù hợp cho bộ phận QC/QA tại các nhà máy gia công cơ khí chính xác, chế tạo bánh răng, trục truyền động và các chi tiết có rãnh then hoa. Thiết kế đầu đo Type B với đường kính D=2mm cho phép tiếp cận các rãnh hẹp mà các dụng cụ đo thông thường không thể đo được.
Độ Bền Và Tiêu Chuẩn Mitutoyo
Bề mặt đo được làm bằng hợp kim carbide với công nghệ hoàn thiện micro-lap, kháng mài mòn vượt trội, duy trì độ chính xác trong điều kiện sử dụng công nghiệp liên tục. Sản phẩm được giao kèm hộp đựng và cờ lê chỉnh, đảm bảo hiệu chỉnh chuẩn xác ngay khi đưa vào sử dụng.
Điểm Nổi Bật Kỹ Thuật
Đầu đo carbide bậc thang Type B (D=2mm) kết hợp phạm vi đo 0-25mm và độ chính xác ±3µm tạo nên giải pháp đo rãnh và chi tiết định hình toàn diện, đặc biệt thích hợp cho kiểm tra trục then hoa trong ngành cơ khí chính xác Việt Nam.
- Phạm vi đo 0-25mm, độ chia 0,01mm
- Đầu đo carbide bậc thang, hoàn thiện micro-lap
- Đầu đo Type B, đường kính D=2mm
- Sai số MPE ±3µm, biến thiên chiều dài V MPE 2µm
- Trục đo ø6,35mm, bước ren 0,5mm, có khóa trục
- Lực đo 5-10N được kiểm soát chặt chẽ
- Giao hàng kèm hộp đựng và cờ lê chỉnh
- Khối lượng 205g, thuận tiện sử dụng tại trạm đo
Tư Vấn & Báo Giá Panme Đo Rãnh Mitutoyo 111-215
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (E MPE) | ±3 µm |
| Biến thiên chiều dài (V MPE) | 2 µm |
| Bề mặt đo | Carbide, hoàn thiện micro-lap, dạng bậc thang |
| Đầu đo / Đe | Type B, D=2 mm |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme đo rãnh Mitutoyo 111-215 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là bề mặt đo dạng bậc thang (stepped) với đầu đo Type B đường kính D=2mm. Thiết kế này cho phép tiếp cận và đo chính xác các rãnh hẹp, then hoa, hốc lõm mà panme đo ngoài tiêu chuẩn không thể tiếp cận được. Bề mặt đo làm bằng carbide micro-lap đảm bảo độ bền và độ chính xác lâu dài.
Phạm vi đo và độ chính xác của Mitutoyo 111-215 là bao nhiêu?
Mitutoyo 111-215 có phạm vi đo 0-25mm với độ chia 0,01mm. Sai số cho phép tối đa (E MPE) là ±3µm và biến thiên chiều dài (V MPE) là 2µm. Thông số này đáp ứng yêu cầu kiểm tra chất lượng trong gia công cơ khí chính xác.
Mitutoyo 111-215 phù hợp để đo các loại chi tiết nào?
Sản phẩm phù hợp để đo rãnh then hoa, trục then hoa, hốc lõm và các chi tiết định hình phức tạp trong ngành cơ khí. Đặc biệt hiệu quả trong kiểm tra bánh răng, trục truyền động và các chi tiết gia công CNC có biên dạng rãnh đặc thù.
Sản phẩm có đi kèm phụ kiện gì khi mua?
Mitutoyo 111-215 được giao kèm hộp đựng bảo quản và cờ lê chỉnh (spanner) để hiệu chỉnh thiết bị. Bộ phụ kiện này giúp người dùng có thể đưa thiết bị vào sử dụng và hiệu chỉnh chuẩn xác ngay sau khi nhận hàng.
Làm thế nào để đặt mua panme đo rãnh Mitutoyo 111-215 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh liên lạc chính thức để được tư vấn kỹ thuật và nhận báo giá chính xác. Đội ngũ kỹ thuật MAZAKO sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu đo lường cụ thể của nhà máy.
