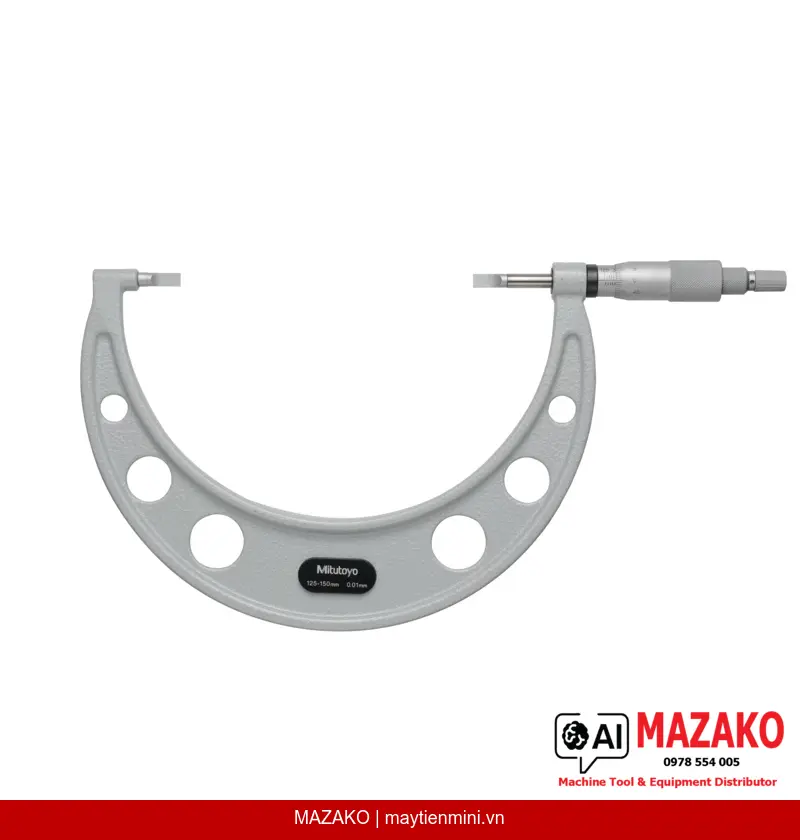

Panme Đo Rãnh Lưỡi Dao Mitutoyo 122-106-10 (125-150mm)
Panme đo rãnh lưỡi dao Mitutoyo 122-106-10, phạm vi đo 125-150mm, độ chia 0,01mm, đe và đầu đo dạng lưỡi mỏng t=0,75mm giúp đo đường kính rãnh trục khó tiếp cận.
Mô tả sản phẩm
Panme đo rãnh lưỡi dao Mitutoyo 122-106-10 được thiết kế chuyên biệt để đo các vị trí khó tiếp cận như đường kính rãnh trục, với đe và đầu đo dạng lưỡi mỏng (t=0,75mm), phạm vi đo 125–150mm và độ chia 0,01mm.
Đe và Đầu Đo Dạng Lưỡi
Đe và đầu đo hình lưỡi dao mỏng (t=0,75mm, loại A, thép tôi cứng) cho phép tiếp cận rãnh trục và các khe hẹp mà panme thông thường không thể đo được.
Đầu Đo Không Xoay
Trục đo không xoay trong quá trình đo, tránh làm trầy xước bề mặt chi tiết và đảm bảo kết quả đo ổn định, đặc biệt quan trọng với các rãnh mỏng.
Độ Chính Xác Cao
Sai số cho phép lớn nhất E MPE ±4µm, biến thiên chiều dài V MPE 4µm, đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong sản xuất cơ khí chính xác.
Hoàn Thiện Bề Mặt Chất Lượng
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18mm, bước vít đầu đo 0,5mm giúp thao tác đo mượt mà và đọc số liệu dễ dàng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 122-106-10 được sử dụng phổ biến trong kiểm tra kích thước đường kính rãnh trục, rãnh puly, rãnh then, và các chi tiết có khe hẹp trong ngành cơ khí chính xác, chế tạo máy, và gia công kim loại. Đây là dụng cụ không thể thiếu tại bộ phận QC/QA các nhà máy yêu cầu kiểm soát kích thước nghiêm ngặt.
Thông Số Nổi Bật
Phạm vi đo 125–150mm với độ chia 0,01mm. Lực đo trong khoảng 3–8N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết. Bộ sản phẩm giao hàng bao gồm hộp đựng, cờ lê và cữ chuẩn (setting standard) phục vụ kiểm chuẩn tại chỗ.
Điểm Khác Biệt So Với Panme Thông Thường
Không giống panme đo ngoài tiêu chuẩn, model 122-106-10 có đe và đầu đo lưỡi mỏng chuyên dụng, cho phép đo chính xác các rãnh hẹp và đường kính trong rãnh trục mà panme thông thường không thể tiếp cận được.
- Phạm vi đo 125–150mm, độ chia 0,01mm
- Đe và đầu đo lưỡi thép tôi cứng, t=0,75mm (loại A)
- Đầu đo không xoay, bảo vệ bề mặt chi tiết
- Sai số cho phép E MPE: ±4µm
- Lực đo 3–8N, bước vít 0,5mm
- Kèm hộp, cờ lê và cữ chuẩn
- Thương hiệu Mitutoyo – tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn & Báo Giá Panme Mitutoyo 122-106-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 125–150 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất E MPE | ±4 µm |
| Biến thiên chiều dài V MPE | 4 µm |
| Mặt đo | Đầu đo và đe hợp kim cứng hoặc thép tôi cứng |
| Đe / Đầu đo | Loại A, thép tôi cứng, t=0,75 mm |
| Trục đo | ø 6,35 mm, bước vít 0,5 mm |
| Thang chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, cữ chuẩn (setting standard) |
| Khối lượng | 775 g |
Câu hỏi thường gặp
Panme đo rãnh 122-106-10 khác panme đo ngoài thông thường ở điểm nào?
Model 122-106-10 có đe và đầu đo dạng lưỡi mỏng (t=0,75mm) thay vì mặt đo phẳng tròn như panme thông thường. Thiết kế này cho phép đưa đầu đo vào các rãnh hẹp như rãnh trục, rãnh then để đo đường kính chính xác mà panme tiêu chuẩn không thể thực hiện được.
Tại sao đầu đo không xoay lại quan trọng khi đo rãnh?
Khi đo rãnh hoặc khe hẹp, nếu đầu đo xoay theo núm xoay sẽ gây trầy xước thành rãnh và làm lệch vị trí tiếp xúc, dẫn đến sai số đo. Cơ chế đầu đo không xoay của 122-106-10 giải quyết vấn đề này, đảm bảo kết quả đo ổn định và bảo vệ bề mặt chi tiết.
Cữ chuẩn (setting standard) đi kèm được dùng để làm gì?
Cữ chuẩn dùng để kiểm tra và hiệu chỉnh điểm 0 của panme trước khi đo, đặc biệt quan trọng với panme có phạm vi đo bắt đầu từ 125mm trở lên vì không thể đóng đầu đo về 0mm trực tiếp. Việc dùng cữ chuẩn thường xuyên đảm bảo kết quả đo luôn chính xác trong suốt ca làm việc.
Panme 122-106-10 có phù hợp để đo rãnh trên vật liệu mềm như nhôm không?
Có. Lực đo của 122-106-10 trong khoảng 3–8N được kiểm soát hợp lý, phù hợp đo trên nhiều loại vật liệu bao gồm nhôm, thép, gang và hợp kim. Đe và đầu đo thép tôi cứng đảm bảo độ bền lâu dài khi sử dụng liên tục trong môi trường sản xuất.
MAZAKO có hỗ trợ hiệu chuẩn panme Mitutoyo 122-106-10 sau khi mua không?
MAZAKO cung cấp dịch vụ tư vấn hiệu chuẩn và kết nối với các trung tâm đo lường được công nhận cho thiết bị Mitutoyo. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn quy trình hiệu chuẩn định kỳ phù hợp với tiêu chuẩn ISO tại nhà máy.
