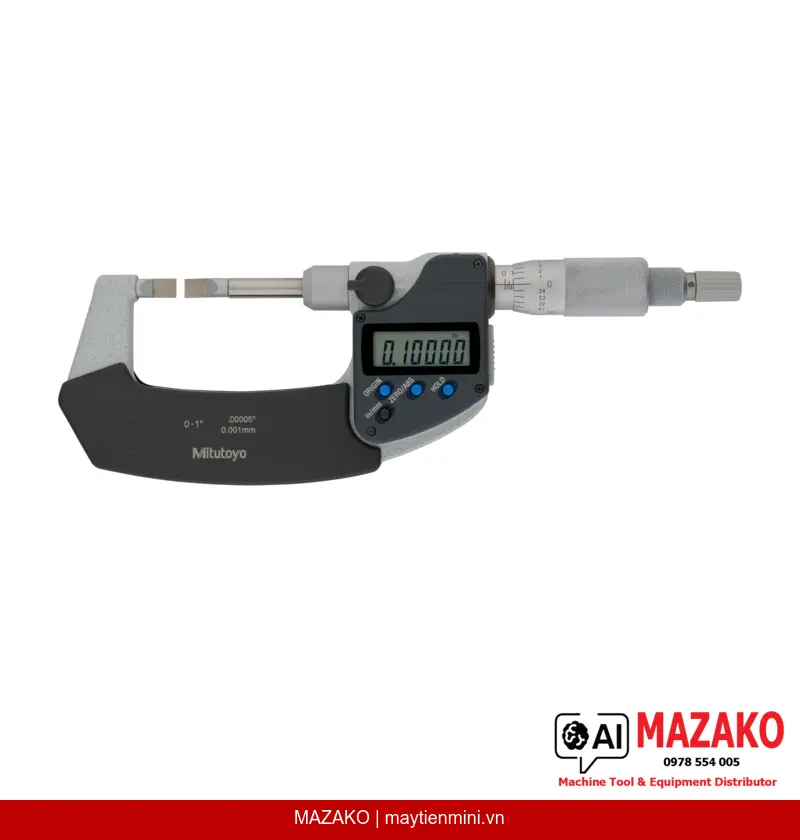

Panme Đo Rãnh Kỹ Thuật Số Mitutoyo 422-371-30 (Lưỡi Dao 0,4mm)
Panme kỹ thuật số lưỡi dao Mitutoyo 422-371-30, phạm vi đo 0–1 inch, độ phân giải 0,001mm, đầu đo dạng lưỡi 0,4mm chuyên đo rãnh then, đường kính rãnh trục khó tiếp cận.
Mô tả sản phẩm
Panme đo rãnh kỹ thuật số Mitutoyo 422-371-30 được thiết kế chuyên dụng để đo các chi tiết khó tiếp cận như rãnh then, đường kính rãnh trục và các vị trí hẹp. Đầu đo và đe dạng lưỡi dao mỏng 0,4mm cho phép tiếp cận chính xác vào các vị trí mà panme thông thường không thể đo được, đáp ứng yêu cầu kiểm soát chất lượng khắt khe trong sản xuất cơ khí chính xác.
Đầu Đo Lưỡi Dao 0,4mm
Đầu đo (spindle) và đe (anvil) dạng lưỡi dao loại D, dày 0,4mm bằng hợp kim carbide, cho phép đo trực tiếp vào rãnh then, rãnh trục và các vị trí có không gian giới hạn.
Trục Đo Không Xoay
Thiết kế trục đo không xoay (non-rotating spindle) ngăn ngừa xoay lệch đầu đo trong quá trình đo, đảm bảo tiếp xúc đúng hướng và kết quả đo ổn định, lặp lại cao.
Hiển Thị LCD Kỹ Thuật Số
Màn hình LCD với chiều cao ký tự 7,5mm dễ đọc, hỗ trợ chuyển đổi inch/metric, chức năng ABS/INC, khóa số liệu (HOLD) và xuất dữ liệu ra ngoài phục vụ hệ thống SPC.
Độ Chính Xác Cao
Sai số cho phép tối đa ±0,00015 inch, độ phân giải 0,001mm, bề mặt đo bằng carbide hoặc thép tôi cứng, đảm bảo độ bền và độ chính xác lâu dài trong môi trường sản xuất.
Ứng Dụng Trong Sản Xuất Cơ Khí
Panme 422-371-30 được ứng dụng phổ biến trong kiểm tra kích thước rãnh then trên trục, đo đường kính đáy rãnh, kiểm soát dung sai gia công các chi tiết trục có rãnh định vị. Đây là dụng cụ không thể thiếu tại bộ phận QC/QA trong các nhà máy cơ khí chính xác, chế tạo máy và gia công khuôn mẫu.
Tính Năng Thông Minh Tiết Kiệm Vận Hành
Thiết bị trang bị tự động tắt nguồn sau 20 phút không sử dụng, cảnh báo pin yếu và tuổi thọ pin lên đến 2,4 năm với pin SR-44, giúp giảm chi phí vận hành tại xưởng sản xuất liên tục.
Xuất Dữ Liệu — Tích Hợp Hệ Thống SPC
Chức năng xuất dữ liệu (Data Output) cho phép kết nối trực tiếp với phần mềm quản lý chất lượng và hệ thống SPC, hỗ trợ truy xuất và phân tích dữ liệu đo lường theo thời gian thực tại dây chuyền sản xuất.
- Phạm vi đo 0–1 inch, độ phân giải 0,001mm / 0,00005 inch
- Đầu đo và đe lưỡi dao carbide loại D, dày 0,4mm
- Trục đo không xoay, đường kính trục đo 6,35mm, bước ren 0,5mm
- Màn hình LCD, chiều cao ký tự 7,5mm
- Chuyển đổi inch/metric, ABS/INC, HOLD, khóa chức năng
- Xuất dữ liệu ra ngoài hỗ trợ SPC
- Lực đo 3–8 N, khóa trục đo tích hợp
- Pin SR-44, tuổi thọ khoảng 2,4 năm
- Xuất xứ chính hãng Mitutoyo, bao gồm hộp đựng, cờ lê và pin SR-44
Tư Vấn & Báo Giá Panme Mitutoyo 422-371-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 0–1 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (E MPE) | ±0,00015 inch |
| Biến thiên chiều dài (V MPE) | 0,00015 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Carbide hoặc thép tôi cứng |
| Đe / Đầu đo (Anvil / Spindle) | Loại D, carbide, t = 0,4 mm |

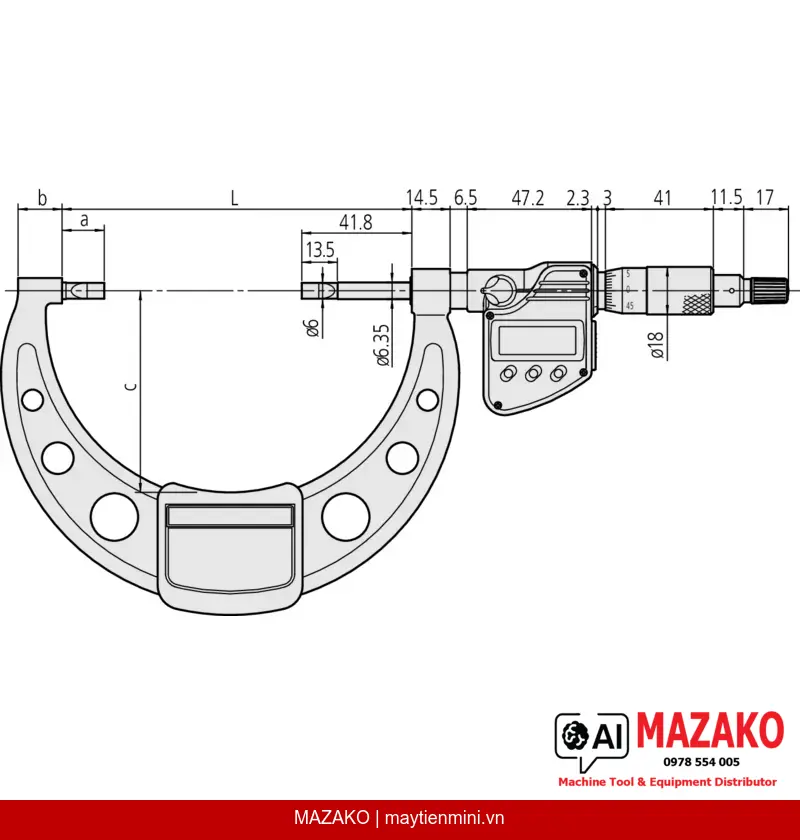

| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia (Thimble & Sleeve) | Hoàn thiện chrome mờ, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3–8 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| Khối lượng | 365 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 1 pin SR-44 |
Câu hỏi thường gặp
Panme Mitutoyo 422-371-30 dùng để đo những chi tiết nào?
Thiết bị được thiết kế chuyên dụng để đo đường kính rãnh then trên trục, đáy rãnh định vị và các vị trí hẹp khó tiếp cận bằng panme thông thường. Đầu đo và đe dạng lưỡi dao dày 0,4mm cho phép đưa vào trực tiếp các rãnh có chiều rộng nhỏ trong gia công cơ khí chính xác.
Độ chính xác của panme 422-371-30 là bao nhiêu?
Sai số cho phép tối đa (E MPE) là ±0,00015 inch và độ phân giải đạt 0,001mm (0,00005 inch). Bề mặt đo bằng hợp kim carbide đảm bảo độ bền và duy trì độ chính xác ổn định trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Thiết bị có hỗ trợ xuất dữ liệu cho hệ thống SPC không?
Có. Panme 422-371-30 được trang bị cổng xuất dữ liệu (Data Output), cho phép kết nối với phần mềm quản lý chất lượng và hệ thống SPC. Tính năng này giúp bộ phận QC/QA thu thập và phân tích dữ liệu đo lường tự động, giảm sai sót do nhập liệu thủ công.
Tại sao trục đo không xoay lại quan trọng khi đo rãnh?
Thiết kế trục đo không xoay (non-rotating spindle) ngăn đầu đo lưỡi dao bị xoay lệch khỏi vị trí ban đầu khi siết núm xoay. Điều này đảm bảo đầu đo tiếp xúc đúng hướng với thành rãnh, tránh sai số do lệch góc và cho kết quả đo có độ lặp lại cao.
Pin sử dụng cho thiết bị là loại nào và dùng được bao lâu?
Panme 422-371-30 sử dụng 1 pin SR-44 (được cung cấp kèm theo máy). Tuổi thọ pin khoảng 2,4 năm trong điều kiện sử dụng bình thường. Thiết bị tích hợp cảnh báo pin yếu và tự động tắt nguồn sau 20 phút không sử dụng để tiết kiệm năng lượng.
