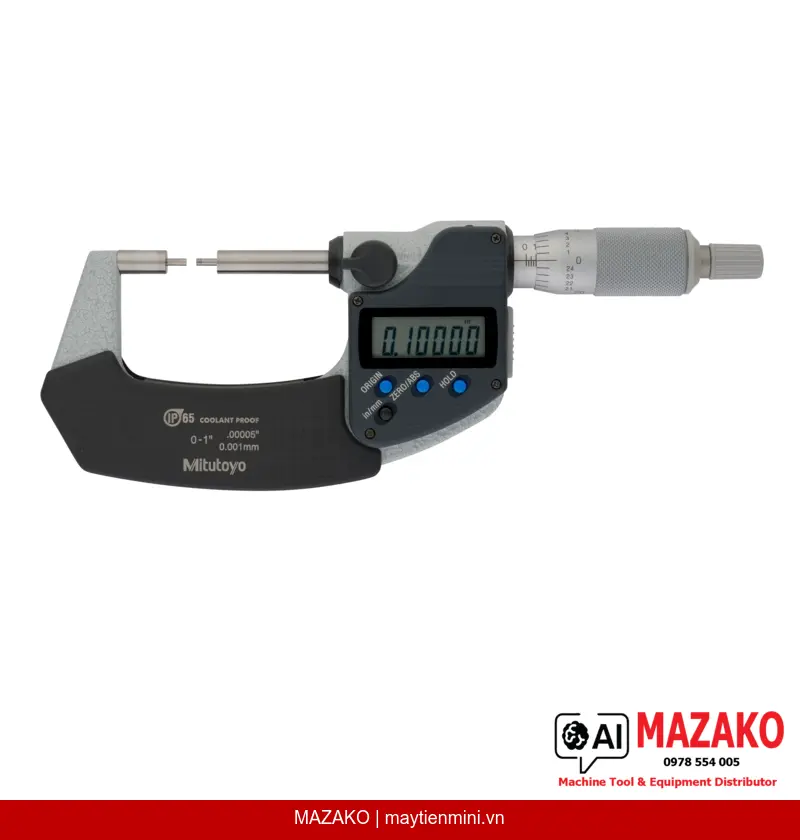

Panme Đo Rãnh Kỹ Thuật Số IP65 Mitutoyo 331-361-30
Panme đo rãnh kỹ thuật số Mitutoyo 331-361-30, phạm vi đo 0–1 inch, độ phân giải 0,001 mm, đầu đo nhỏ ø2 mm, kháng nước và bụi IP65, phù hợp đo rãnh then, then hoa trong môi trường gia công có dung dịch làm mát.
Mô tả sản phẩm
Panme đo rãnh kỹ thuật số Mitutoyo 331-361-30 (Digimatic Spline Micrometer) được thiết kế chuyên dụng để đo các trục then hoa, rãnh then và rãnh định hình có không gian hẹp. Với đầu đo và đe có đường kính nhỏ ø2 mm cùng tiêu chuẩn bảo vệ IP65, thiết bị đáp ứng yêu cầu đo lường chính xác ngay trong môi trường gia công có dung dịch làm mát bắn tóe.
Đầu đo chuyên dụng cho rãnh hẹp
Đầu đo (spindle) và đe (anvil) kiểu Type B với đường kính chỉ 2 mm, cho phép tiếp cận dễ dàng vào rãnh then, then hoa và các biên dạng định hình mà panme thông thường không thể đo được.
Kháng nước và bụi IP65
Cấu trúc được bảo vệ theo tiêu chuẩn IP65, chống chịu tốt với dung dịch làm mát, dầu cắt gọt và bụi kim loại — phù hợp sử dụng trực tiếp tại máy gia công CNC hoặc trung tâm gia công.
Hiển thị kỹ thuật số LCD độ chính xác cao
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,00005 inch / 0,001 mm, sai số cho phép tối đa ±0,0001 inch — đảm bảo kết quả đọc nhanh, rõ ràng và đáng tin cậy.
Xuất dữ liệu và tích hợp hệ thống SPC
Trang bị cổng xuất dữ liệu (Data Output), tương thích với hệ thống thu thập dữ liệu Mitutoyo, hỗ trợ quy trình kiểm soát chất lượng thống kê (SPC) trong sản xuất hàng loạt.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo rãnh 331-361-30 phù hợp với các bộ phận QC/QA và kỹ thuật viên đo lường trong ngành cơ khí chính xác, chế tạo máy, ô tô và hàng không. Thiết bị đặc biệt hiệu quả khi kiểm tra kích thước rãnh then trên trục, kiểm tra độ rộng then hoa và đo các chi tiết có biên dạng bậc (stepped profile).
Bề mặt đo chất lượng cao — Carbide Micro-Lap
Mặt đo được làm từ hợp kim cứng (carbide-tipped) với hoàn thiện micro-lap và biên dạng bậc (stepped), giúp tăng độ bền mài mòn và duy trì độ chính xác lâu dài ngay cả khi sử dụng liên tục trong điều kiện sản xuất khắc nghiệt.
Tính năng tiện ích vận hành
Thiết bị tích hợp đầy đủ các tính năng: khóa trục đo (spindle lock), chức năng HOLD, khóa chức năng (Function Lock), cảnh báo pin yếu (Low Voltage Alarm), tự động tắt nguồn sau 20 phút không sử dụng, hỗ trợ chế độ ABS/INC (thiết lập điểm 0 tương đối). Sử dụng pin SR-44 với tuổi thọ khoảng 2,4 năm.
- Phạm vi đo: 0–1 inch (tương đương 0–25,4 mm)
- Độ phân giải: 0,00005 inch / 0,001 mm
- Sai số cho phép tối đa (MPE): ±0,0001 inch
- Đầu đo và đe kiểu Type B, đường kính 2 mm
- Tiêu chuẩn bảo vệ IP65 — kháng nước và bụi
- Trục đo ø6,35 mm, bước ren 0,5 mm, có khóa trục
- Xuất dữ liệu tích hợp — tương thích hệ thống SPC
- Khối lượng: 330 g — giao hàng kèm hộp, cờ lê và pin SR-44
Tư vấn & Báo giá Mitutoyo 331-361-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) — LCD, chiều cao ký tự 7,5 mm |
| Phạm vi đo | 0–1 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (E MPE) | ±0,0001 inch |
| Biến động chiều dài (V MPE) | 0,00008 inch |
| Hệ đo | Inch / Metric |
| Mặt đo | Carbide-tipped, hoàn thiện micro-lap, biên dạng bậc (stepped) |
| Đầu đo / Đe (Anvil/Spindle) | Type B, D = 2 mm |
| Trục đo (Spindle) | ø6,35 mm, bước ren 0,5 mm, có khóa trục |
| Núm xoay / Thân thước (Scale) | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Xuất dữ liệu | Có |
| Tiêu chuẩn bảo vệ | IP65 |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Chức năng ABS / INC (INC ZERO) | Có |
| Cảnh báo pin yếu | Có |
| Khóa chức năng (Function Lock) | Có |
| Chức năng HOLD | Có |
| Khối lượng | 330 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 1 pin SR-44 |
Câu hỏi thường gặp
Panme đo rãnh Mitutoyo 331-361-30 dùng để đo chi tiết nào?
Thiết bị được thiết kế chuyên dụng để đo trục then hoa, rãnh then, rãnh định hình và các chi tiết có biên dạng hẹp mà panme đo ngoài thông thường không tiếp cận được. Đầu đo và đe có đường kính chỉ 2 mm giúp luồn vào các rãnh có không gian giới hạn.
IP65 trên panme này có nghĩa là gì trong môi trường sản xuất?
IP65 nghĩa là thiết bị được bảo vệ hoàn toàn chống bụi và chống tia nước bắn từ mọi hướng. Điều này cho phép sử dụng trực tiếp tại máy CNC hoặc trung tâm gia công có dung dịch làm mát bắn tóe mà không lo ảnh hưởng đến độ chính xác hay tuổi thọ thiết bị.
Độ chính xác của Mitutoyo 331-361-30 đạt mức nào?
Sai số cho phép tối đa (E MPE) là ±0,0001 inch với độ phân giải 0,00005 inch (tương đương 0,001 mm). Biến động chiều dài (V MPE) là 0,00008 inch. Đây là mức độ chính xác phù hợp cho kiểm tra chi tiết cơ khí chính xác cấp độ cao.
Panme 331-361-30 có thể kết nối với hệ thống thu thập dữ liệu SPC không?
Có. Thiết bị trang bị cổng xuất dữ liệu (Data Output) tương thích với hệ thống Mitutoyo USB Input Tool và phần mềm SPC, cho phép truyền dữ liệu đo trực tiếp sang máy tính để phân tích kiểm soát chất lượng thống kê theo thời gian thực.
Phạm vi đo của 331-361-30 có phù hợp với chi tiết sản xuất tại Việt Nam không?
Phạm vi đo 0–1 inch (0–25,4 mm) phù hợp với phần lớn rãnh then và then hoa trên các trục truyền động, hộp số và chi tiết cơ khí thông dụng trong ngành ô tô, máy công cụ và thiết bị công nghiệp tại Việt Nam. Thiết bị hỗ trợ cả hệ inch và metric.
