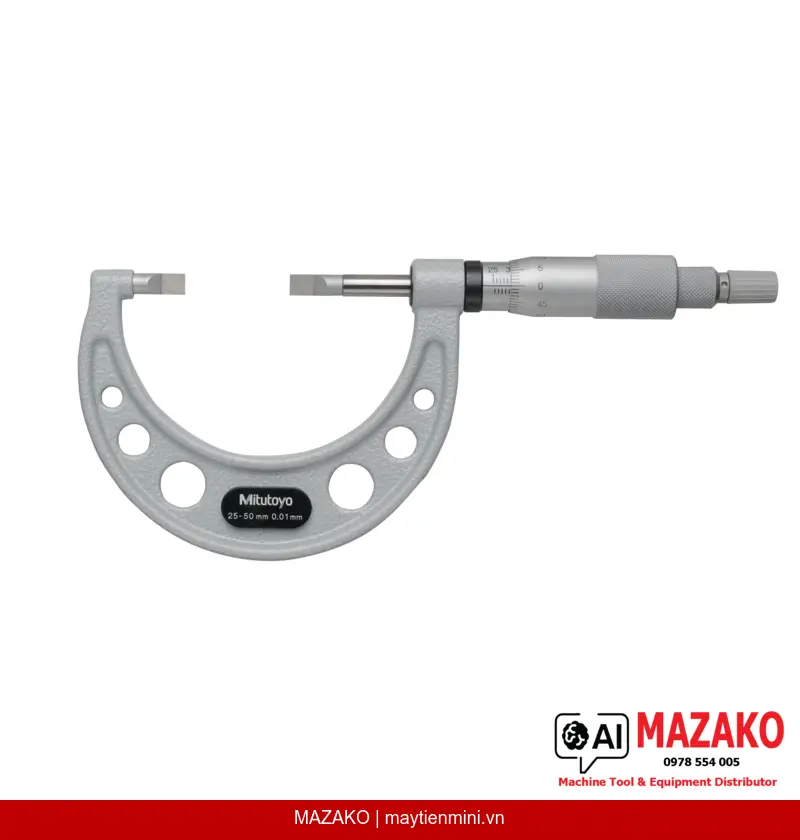

Panme Đo Rãnh Đầu Lưỡi Dao Mitutoyo 122-162-10 (25-50mm)
Panme đo rãnh đầu lưỡi dao Mitutoyo 122-162-10, phạm vi đo 25-50mm, độ chia 0,01mm, đầu đo carbide, trục đo không xoay, đo đường kính rãnh trục chính xác.
Mô tả sản phẩm
Panme đo rãnh đầu lưỡi dao Mitutoyo 122-162-10 được thiết kế chuyên dụng để đo các vị trí khó tiếp cận như đường kính rãnh trục, rãnh hẹp. Đầu đo dạng lưỡi dao (blade) mỏng 0,75mm cho phép tiếp cận chính xác các vị trí mà panme thông thường không thể đo được. Phạm vi đo 25–50mm, độ chia 0,01mm, sai số cho phép ±3µm đạt tiêu chuẩn kiểm soát chất lượng công nghiệp.
Đầu đo lưỡi dao carbide
Đe và trục đo dạng lưỡi dao loại C, mũi carbide dày 0,75mm, chịu mài mòn cao, thích hợp đo đường kính rãnh trục và các biên dạng hẹp khó tiếp cận.
Trục đo không xoay
Cơ cấu trục đo không xoay giúp duy trì định hướng lưỡi dao ổn định trong suốt quá trình đo, loại bỏ sai số do xoay trục, đảm bảo độ lặp lại cao.
Độ chính xác cao
Sai số cho phép tối đa ±3µm, độ biến thiên theo chiều dài 3µm, đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong gia công cơ khí chính xác.
Hoàn thiện chuẩn công nghiệp
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18mm, lực đo 3–8N kiểm soát áp lực tiếp xúc đầu đo đồng nhất.
Ứng dụng trong sản xuất và kiểm soát chất lượng
Panme 122-162-10 phù hợp đo đường kính rãnh của trục, rãnh then, rãnh piston, và các chi tiết gia công có biên dạng hẹp mà thước cặp hay panme thông thường không thể tiếp cận. Được sử dụng phổ biến trong các nhà máy cơ khí chính xác, ngành ô tô, hàng không, và sản xuất khuôn mẫu.
Bộ phụ kiện đi kèm
Sản phẩm được cung cấp kèm hộp đựng, cờ lê chỉnh, và cữ chuẩn kiểm tra (setting standard), đảm bảo thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Điểm nổi bật kỹ thuật
Đầu đo carbide loại C dày 0,75mm kết hợp trục đo không xoay cho phép tiếp cận và đo chính xác các rãnh hẹp với sai số tối đa ±3µm — giải pháp tối ưu cho kiểm tra rãnh trục trong môi trường sản xuất khắt khe.
- Phạm vi đo 25–50mm, độ chia 0,01mm
- Đầu đo lưỡi dao carbide loại C, t=0,75mm
- Trục đo không xoay, đường kính trục 6,35mm
- Sai số cho phép ±3µm, độ biến thiên 3µm
- Lực đo kiểm soát 3–8N
- Núm xoay và thân satin chrome, bước ren 0,5mm
- Cung cấp kèm hộp, cờ lê, cữ chuẩn kiểm tra
Tư vấn và báo giá Mitutoyo 122-162-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±3 µm |
| Độ biến thiên theo chiều dài V MPE | 3 µm |
| Bề mặt đo | Đầu đo carbide hoặc thép tôi cứng |
| Đe / Trục đo | Loại C, carbide t=0,75 mm |
| Trục đo | ø 6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ chuẩn kiểm tra |
| Khối lượng | 315 g |
Câu hỏi thường gặp
Panme đo rãnh đầu lưỡi dao Mitutoyo 122-162-10 dùng để đo loại chi tiết nào?
Thiết bị được thiết kế để đo đường kính rãnh trục, rãnh then, rãnh piston và các biên dạng hẹp khó tiếp cận. Đầu đo dạng lưỡi dao mỏng 0,75mm cho phép đưa vào các vị trí mà panme thông thường không thể chạm tới.
Tại sao trục đo không xoay lại quan trọng với panme lưỡi dao?
Đầu đo dạng lưỡi dao cần duy trì đúng hướng khi tiếp xúc bề mặt rãnh. Nếu trục đo xoay, lưỡi dao sẽ lệch hướng gây sai số đo. Cơ cấu trục đo không xoay đảm bảo lưỡi dao luôn định vị đúng, tăng độ lặp lại và độ chính xác của phép đo.
Đầu đo carbide của 122-162-10 có ưu điểm gì so với đầu đo thép thông thường?
Carbide có độ cứng và khả năng chống mài mòn vượt trội so với thép tôi thông thường, đặc biệt khi đo các chi tiết bằng vật liệu cứng hoặc đo lặp lại nhiều lần trong sản xuất hàng loạt. Điều này giúp kéo dài tuổi thọ bề mặt đo và duy trì độ chính xác lâu dài.
Sản phẩm 122-162-10 có đi kèm cữ chuẩn kiểm tra không?
Có. Mitutoyo 122-162-10 được cung cấp đầy đủ gồm hộp đựng, cờ lê chỉnh và cữ chuẩn kiểm tra (setting standard). Bộ phụ kiện này cho phép người dùng kiểm tra và hiệu chỉnh thiết bị ngay tại xưởng mà không cần dụng cụ bổ sung.
Panme Mitutoyo 122-162-10 có phù hợp với yêu cầu kiểm soát chất lượng ISO không?
Có. Với sai số cho phép tối đa ±3µm và độ biến thiên theo chiều dài 3µm, thiết bị đáp ứng yêu cầu đo lường trong hệ thống quản lý chất lượng ISO 9001. Tuy nhiên, để đảm bảo truy xuất nguồn gốc đo lường, cần thực hiện hiệu chuẩn định kỳ bởi đơn vị hiệu chuẩn được công nhận.
