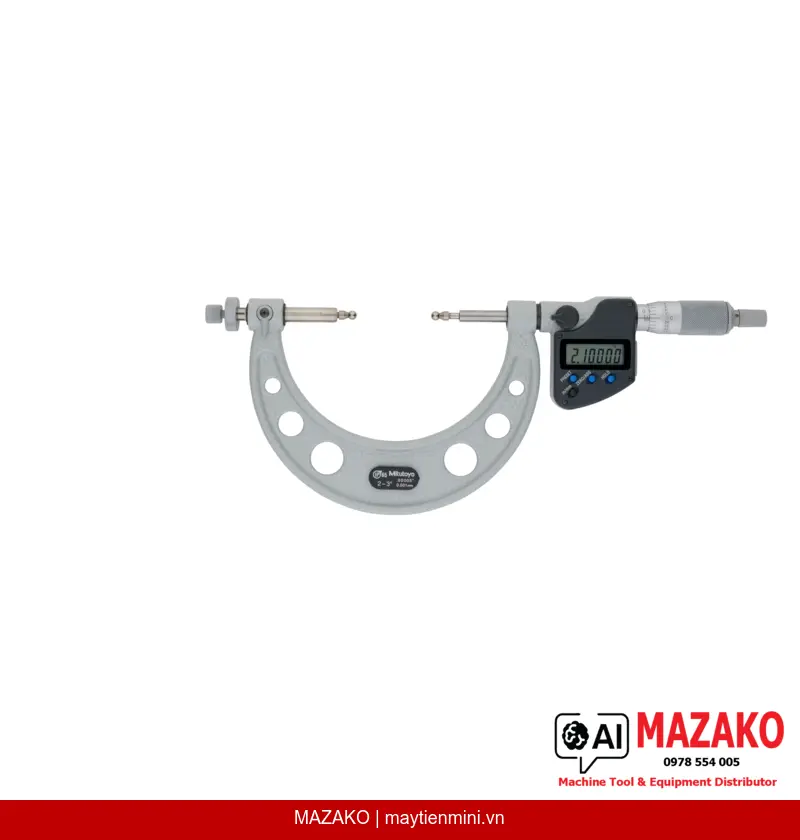

Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-353-30 IP65
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-353-30, phạm vi đo 2–3 inch, độ phân giải 0,001 mm, chống nước IP65, đầu đo thay thế được cho module 0,5–5,25 mm.
Mô tả sản phẩm
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-353-30 (Digimatic Gear Tooth Micrometer) được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng công nghiệp. Thiết bị đạt chuẩn bảo vệ IP65, tích hợp màn hình LCD và đầu ra dữ liệu, đáp ứng yêu cầu kiểm tra chất lượng nghiêm ngặt trong môi trường sản xuất.
Đầu đo thay thế linh hoạt
Đầu đo (đe và trục đo) bằng thép hoặc carbide có thể thay thế, cho phép đo bánh răng với module từ 0,5 đến 5,25 mm trên cùng một thiết bị.
Kỹ thuật số Digimatic
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,001 mm / 0,00005 inch, hỗ trợ chuyển đổi inch/metric và xuất dữ liệu trực tiếp.
Bảo vệ IP65
Kết cấu chống nước và chống bụi theo tiêu chuẩn IP65, phù hợp sử dụng trong môi trường gia công cơ khí có dầu cắt và mảnh vụn kim loại.
Tính năng đo nâng cao
Tích hợp ABS/INC, HOLD, PRESET, khóa chức năng (Function lock), tự động tắt sau 20 phút và cảnh báo pin yếu, đảm bảo vận hành ổn định liên tục.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Thiết bị được sử dụng phổ biến tại các bộ phận QC/QA trong ngành chế tạo máy, ô tô, hộp số và thiết bị truyền động. Phương pháp đo đường kính qua chốt (over-pin) cho phép kiểm tra độ chính xác profil răng một cách nhanh chóng và trực tiếp trên dây chuyền sản xuất.
Độ chính xác và tin cậy theo tiêu chuẩn Mitutoyo
Sai số cho phép lớn nhất (MPE) là ±0,0002 inch, trục đo đường kính 6,35 mm với bước ren 0,5 mm, bề mặt vạch chia hoàn thiện satin chrome chống lóa. Lực đo trong khoảng 5–10 N đảm bảo tiếp xúc ổn định không gây biến dạng bề mặt đo.
Xuất dữ liệu & tích hợp hệ thống SPC
Cổng xuất dữ liệu tương thích hệ thống Mitutoyo Digimatic, cho phép kết nối với phần mềm thu thập dữ liệu SPC, máy tính hoặc bộ thu thập dữ liệu MUX để phân tích quá trình sản xuất theo thời gian thực.
- Phạm vi đo 2–3 inch (tương đương khoảng 50–75 mm)
- Độ phân giải 0,001 mm / 0,00005 inch
- Sai số MPE ±0,0002 inch
- Đầu đo thay thế cho module bánh răng 0,5–5,25 mm
- Màn hình LCD, chiều cao ký tự 7,5 mm
- Chuẩn bảo vệ IP65 chống nước, chống bụi
- Pin SR-44, tuổi thọ khoảng 2,4 năm
- Khối lượng 530 g, kèm hộp, cờ lê, chuẩn hiệu chỉnh và 1 pin SR44
Báo giá Panme đo răng bánh răng Mitutoyo 324-353-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 2–3 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép lớn nhất (MPE) | ±0,0002 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Đầu đo (đe / trục đo) thay thế được (phụ kiện tùy chọn) |

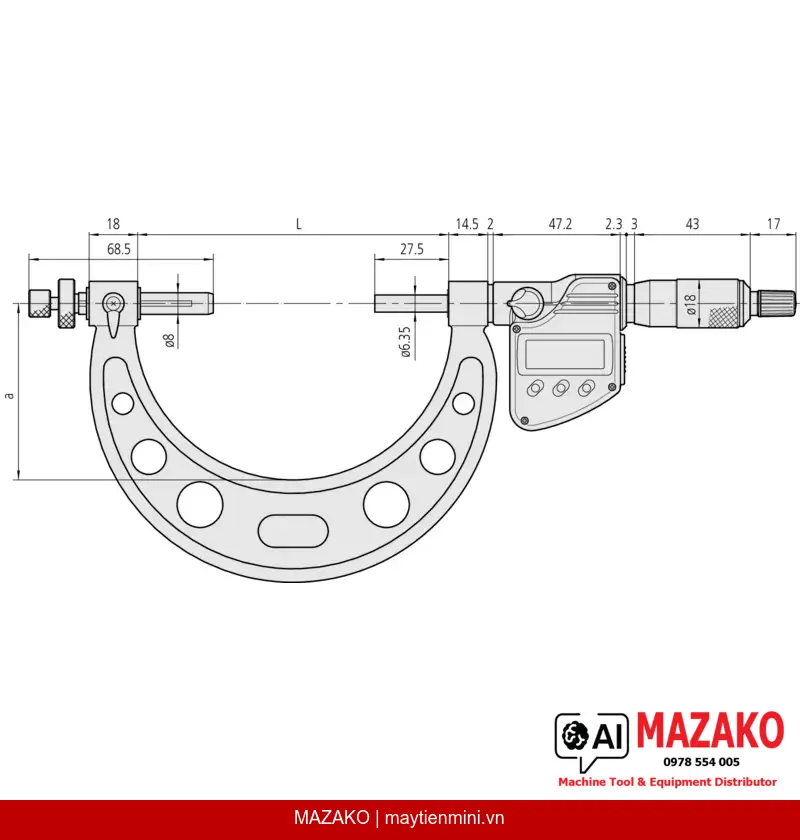

| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia (Thimble và Sleeve) | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng (Function lock) | Có |
| HOLD | Có |
| PRESET | Có (2 x PRESET) |
| Chuẩn bảo vệ | IP65 |
| Phụ kiện đi kèm | Hộp, cờ lê, chuẩn hiệu chỉnh, 1 pin SR44 (không kèm đầu đo thay thế) |
| Khối lượng | 530 g |
Câu hỏi thường gặp
Panme đo răng bánh răng Mitutoyo 324-353-30 đo được loại bánh răng nào?
Thiết bị đo đường kính qua chốt (over-pin diameter) của bánh răng. Với bộ đầu đo thay thế (tùy chọn) bằng thép hoặc carbide, panme đo được bánh răng có module từ 0,5 đến 5,25 mm, phù hợp nhiều ứng dụng truyền động công nghiệp.
Đầu đo thay thế có đi kèm theo máy không?
Không. Theo thông tin từ nhà sản xuất Mitutoyo, bộ đầu đo thay thế (interchangeable tips) là phụ kiện tùy chọn, không có trong gói hàng tiêu chuẩn. Gói hàng tiêu chuẩn bao gồm hộp, cờ lê, chuẩn hiệu chỉnh và 1 pin SR44. Liên hệ MAZAKO để đặt mua phụ kiện phù hợp.
Chuẩn IP65 có nghĩa là gì và thiết bị có dùng được trong môi trường có dầu cắt không?
IP65 có nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi (cấp 6) và chịu được tia nước phun từ mọi hướng (cấp 5). Thiết bị phù hợp sử dụng trong môi trường gia công có dầu cắt và mảnh vụn kim loại, tuy nhiên không nên ngâm chìm trong chất lỏng.
Panme 324-353-30 có kết nối được với phần mềm SPC hoặc máy tính không?
Có. Thiết bị tích hợp cổng xuất dữ liệu Digimatic của Mitutoyo, tương thích với các bộ thu thập dữ liệu MUX và phần mềm SPC tiêu chuẩn. Điều này cho phép ghi lại và phân tích dữ liệu đo theo thời gian thực phục vụ kiểm soát quá trình sản xuất.
Tần suất hiệu chuẩn thiết bị được khuyến nghị là bao nhiêu?
Mitutoyo khuyến nghị hiệu chuẩn định kỳ theo tiêu chuẩn ISO 10012 hoặc theo quy trình nội bộ của từng nhà máy, thông thường là 6 tháng đến 1 năm một lần tùy mức độ sử dụng. Gói hàng có kèm chuẩn hiệu chỉnh (setting standard) để kiểm tra điểm không trước mỗi ca đo.
