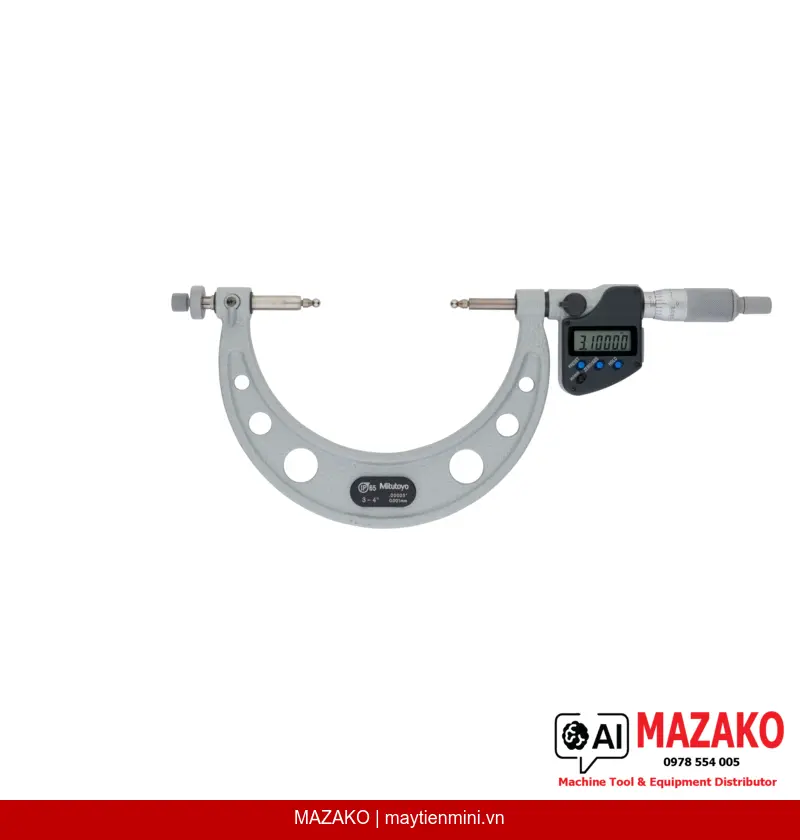

Panme đo răng bánh răng kỹ thuật số IP65 Mitutoyo 324-354-30
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-354-30, phạm vi đo 3–4 inch, độ phân giải 0,001 mm, chuẩn IP65 chống nước và bụi, phù hợp đo đường kính qua chốt của bánh răng module 0,5–5,25 mm.
Mô tả sản phẩm
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-354-30 là thiết bị đo chuyên dụng thuộc dòng Digimatic, được thiết kế để đo đường kính qua chốt (over-pin diameter) của bánh răng với độ chính xác cao. Thiết bị đạt chuẩn bảo vệ IP65, phù hợp sử dụng trong môi trường sản xuất công nghiệp có dầu và bụi.
Chuẩn bảo vệ IP65
Chống thấm nước và bụi theo tiêu chuẩn IP65, đảm bảo hoạt động ổn định trong môi trường gia công cắt gọt kim loại có dung dịch làm mát.
Đầu đo thay thế được
Đe và đầu đo (trục đo) có thể thay thế bằng bi thép hoặc bi carbide (phụ kiện tùy chọn), cho phép đo bánh răng với module từ 0,5 đến 5,25 mm.
Hiển thị kỹ thuật số LCD
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,001 mm, hỗ trợ chuyển đổi đơn vị inch/metric và xuất dữ liệu đo trực tiếp.
Nhiều tính năng đo chuyên nghiệp
Tích hợp khóa trục đo, chức năng HOLD, PRESET, 2x PRESET, ABS/INC, cảnh báo pin yếu và tự động tắt nguồn sau 20 phút không sử dụng.
Ứng dụng đo bánh răng trong sản xuất công nghiệp
Panme 324-354-30 được sử dụng phổ biến trong các bộ phận QC/QA của nhà máy cơ khí, chế tạo hộp số, động cơ và các chi tiết truyền động bánh răng. Khả năng đo đường kính qua chốt giúp kiểm tra chính xác kích thước ăn khớp của bánh răng theo tiêu chuẩn kỹ thuật.
Độ chính xác và tin cậy trong môi trường sản xuất
Với sai số cho phép tối đa (MPE) ±0,00022 inch, thiết bị đáp ứng yêu cầu kiểm tra chất lượng nghiêm ngặt. Núm xoay và thân thước hoàn thiện bằng chrome mờ, đường kính 18 mm, mang lại cảm giác thao tác chắc tay và bền bỉ theo thời gian.
Kết nối dữ liệu và tích hợp hệ thống SPC
Chức năng xuất dữ liệu (Data Output) cho phép kết nối trực tiếp với phần mềm thu thập dữ liệu Mitutoyo hoặc hệ thống kiểm soát chất lượng thống kê (SPC), hỗ trợ truy xuất và lưu trữ kết quả đo tự động trong dây chuyền sản xuất.
- Phạm vi đo 3–4 inch, độ phân giải 0,001 mm
- Chuẩn bảo vệ IP65 chống nước và bụi
- Đầu đo thay thế được cho nhiều loại module bánh răng
- Xuất dữ liệu kỹ thuật số, tương thích hệ thống SPC
- Nguồn pin SR-44, thời lượng khoảng 2,4 năm
- Giao diện LCD rõ ràng, hỗ trợ đơn vị inch và metric
Tư vấn và báo giá Panme Mitutoyo 324-354-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Đơn vị đo | Inch / Metric |
| Phạm vi đo | 3–4 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,00022 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Đe và đầu đo thay thế được (phụ kiện tùy chọn) |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay (Thimble) và thân thước | Chrome mờ, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 2,4 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| PRESET | Có |
| 2x PRESET | Có |
| Phụ kiện đi kèm | Hộp, cờ lê, chuẩn hiệu chỉnh, 1 pin SR-44 (không kèm đầu đo thay thế) |
| Khối lượng | 600 g |
Câu hỏi thường gặp
Panme Mitutoyo 324-354-30 đo được loại bánh răng nào?
Thiết bị đo đường kính qua chốt (over-pin diameter) của bánh răng. Khi sử dụng kèm đầu đo bi thép hoặc bi carbide (phụ kiện tùy chọn), có thể đo bánh răng với module từ 0,5 đến 5,25 mm. Phạm vi đo chiều dài là 3–4 inch.
Chuẩn IP65 trên panme 324-354-30 có ý nghĩa gì trong sản xuất?
IP65 đảm bảo thiết bị chống hoàn toàn bụi và chịu được tia nước phun từ mọi hướng. Điều này cho phép sử dụng trực tiếp trên máy gia công có dung dịch làm mát mà không lo hư hỏng mạch điện tử bên trong.
Panme 324-354-30 có kết nối với phần mềm SPC không?
Có. Thiết bị được trang bị chức năng xuất dữ liệu (Data Output) tương thích với hệ thống thu thập dữ liệu Mitutoyo và các phần mềm kiểm soát chất lượng thống kê (SPC). Điều này giúp tự động hóa việc lưu trữ và phân tích kết quả đo trong dây chuyền sản xuất.
Độ chính xác của panme 324-354-30 có đáp ứng tiêu chuẩn kiểm tra bánh răng công nghiệp không?
Thiết bị có sai số cho phép tối đa (MPE) ±0,00022 inch với độ phân giải 0,001 mm, đáp ứng yêu cầu kiểm tra kích thước bánh răng theo tiêu chuẩn cơ khí chính xác. Kèm theo chuẩn hiệu chỉnh (setting standard) để đảm bảo độ chính xác lâu dài.
Đầu đo thay thế của panme 324-354-30 có mua riêng được không?
Có. Đầu đo bi thép và bi carbide là phụ kiện tùy chọn, không được cung cấp kèm theo thiết bị mặc định. Bộ tiêu chuẩn đi kèm gồm hộp đựng, cờ lê, chuẩn hiệu chỉnh và 1 pin SR-44. Liên hệ MAZAKO để tư vấn lựa chọn đầu đo phù hợp với module bánh răng cần đo.
