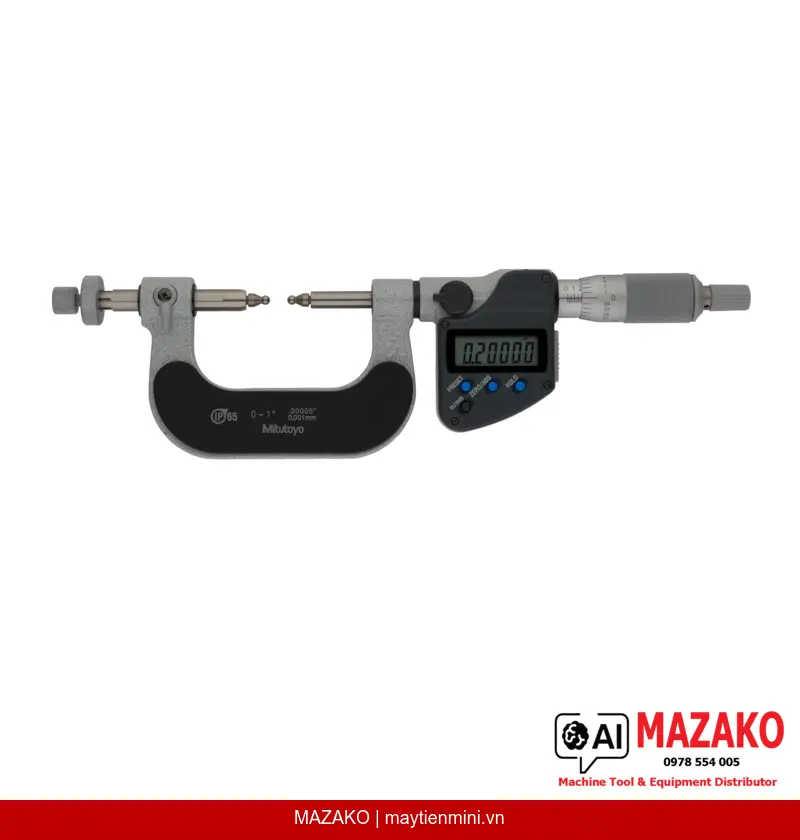

Panme đo răng bánh răng kỹ thuật số IP65 Mitutoyo 324-351-30
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-351-30, phạm vi đo 0–1\
Mô tả sản phẩm
Panme đo răng bánh răng kỹ thuật số Mitutoyo 324-351-30 thuộc dòng Digimatic, được thiết kế chuyên dụng để đo đường kính qua chốt (over-pin diameter) của bánh răng. Với khả năng chống nước và bụi chuẩn IP65, thiết bị phù hợp sử dụng trực tiếp trên sàn sản xuất khắc nghiệt, đáp ứng yêu cầu kiểm tra chất lượng bánh răng module 0,5 đến 5,25 mm.
Bảo vệ IP65
Kết cấu kín chống nước và bụi theo tiêu chuẩn IP65, cho phép sử dụng ổn định trong môi trường gia công có dầu cắt gọt và mảnh kim loại.
Hiển thị kỹ thuật số LCD
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,001 mm / 0,00005", hỗ trợ chuyển đổi linh hoạt giữa hệ inch và metric.
Đầu đo thay thế được
Đe và đầu đo (spindle insert) có thể thay thế bằng bi thép hoặc bi carbide (phụ kiện tùy chọn), tương thích đo bánh răng module 0,5–5,25 mm.
Xuất dữ liệu & tích hợp SPC
Tích hợp cổng xuất dữ liệu Digimatic, kết nối trực tiếp với phần mềm SPC hoặc máy tính để lưu trữ và phân tích kết quả đo.
Ứng dụng trong kiểm tra bánh răng công nghiệp
Thiết bị được ứng dụng rộng rãi trong các bộ phận QC/QA của nhà máy sản xuất bánh răng, hộp số, và các cụm truyền động cơ khí. Phương pháp đo đường kính qua chốt cho phép kiểm tra nhanh và chính xác kích thước răng mà không cần tháo chi tiết khỏi dây chuyền.
Độ chính xác và độ tin cậy
Sai số cho phép tối đa (MPE) ±0,00017" đảm bảo kết quả đo đáp ứng các tiêu chuẩn kiểm tra khắt khe. Lực đo trong khoảng 5–10 N giúp bảo vệ bề mặt răng bánh răng trong quá trình kiểm tra. Chức năng khóa trục đo (spindle lock) và khóa hàm số (Function lock) hỗ trợ vận hành ổn định.
Tính năng nổi bật cho môi trường sản xuất
Panme 324-351-30 tích hợp đầy đủ các chức năng thực tiễn: ABS/INC, HOLD, PRESET, 2×PRESET, cảnh báo pin yếu, và tự động tắt nguồn sau 20 phút không sử dụng — giúp tiết kiệm pin (tuổi thọ pin ~2,4 năm) và giảm thiểu thao tác vận hành.
- Phạm vi đo 0–1" (0–25,4 mm), độ phân giải 0,001 mm
- Chuẩn bảo vệ IP65 chống dầu, nước và bụi kim loại
- Đầu đo thay thế được: bi thép hoặc bi carbide (tùy chọn)
- Xuất dữ liệu Digimatic tương thích hệ thống SPC
- Núm xoay và thân thước hoàn thiện chrome satin, đường kính 18 mm
- Trục đo ø6,35 mm, bước ren 0,5 mm, có khóa trục đo
- Nguồn pin SR-44, tuổi thọ khoảng 2,4 năm

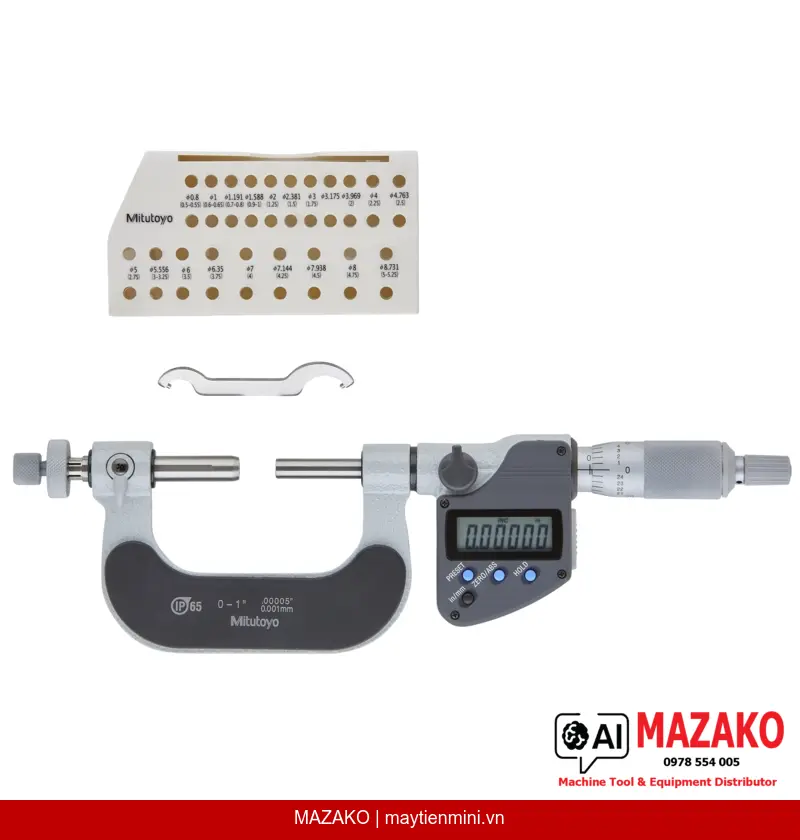

- Khối lượng 400 g, giao hàng kèm hộp, chìa vặn và 1 pin SR-44
Tư vấn và báo giá Mitutoyo 324-351-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 0–1" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,00017" |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Đe và đầu đo thay thế được (tùy chọn) |
| Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Chrome satin, ø18 mm |
| Xuất dữ liệu | Có (Digimatic) |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa hàm số (Function lock) | Có |
| HOLD | Có |
| PRESET | Có |
| 2×PRESET | Có |
| Phụ kiện đi kèm | Hộp, chìa vặn, 1 pin SR-44 (không bao gồm đầu đo thay thế) |
| Khối lượng | 400 g |
Câu hỏi thường gặp
Panme Mitutoyo 324-351-30 đo được loại bánh răng nào?
Thiết bị đo đường kính qua chốt (over-pin diameter) của bánh răng có module từ 0,5 đến 5,25 mm. Cần sử dụng đầu đo bi thép hoặc bi carbide (phụ kiện tùy chọn, không đi kèm theo máy) phù hợp với từng module bánh răng cần kiểm tra.
Chuẩn IP65 trên panme 324-351-30 có ý nghĩa gì trong môi trường sản xuất?
IP65 nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi và chống tia nước phun từ mọi hướng. Điều này cho phép sử dụng panme trực tiếp trên sàn gia công có dầu cắt, mảnh phoi và độ ẩm cao mà không ảnh hưởng đến độ chính xác hay tuổi thọ thiết bị.
Panme 324-351-30 có xuất dữ liệu để tích hợp hệ thống SPC không?
Có. Thiết bị tích hợp cổng xuất dữ liệu Digimatic của Mitutoyo, tương thích với các thiết bị thu thập dữ liệu và phần mềm SPC. Đây là yêu cầu cơ bản trong các hệ thống kiểm soát chất lượng hiện đại tại nhà máy sản xuất.
Đầu đo thay thế có được cung cấp kèm theo máy không?
Không. Theo thông tin từ Mitutoyo, gói giao hàng chuẩn của 324-351-30 bao gồm hộp, chìa vặn và 1 pin SR-44, nhưng không bao gồm đầu đo bi thay thế. Các đầu đo bi thép hoặc bi carbide là phụ kiện tùy chọn cần đặt mua riêng tùy theo module bánh răng cần đo.
Sai số cho phép tối đa của panme 324-351-30 là bao nhiêu?
Sai số cho phép tối đa (MPE) là ±0,00017", tương đương khoảng ±0,004 mm. Đây là thông số đánh giá độ chính xác tổng thể của thiết bị, đảm bảo kết quả đo đáp ứng yêu cầu kiểm tra bánh răng trong sản xuất cơ khí chính xác.
