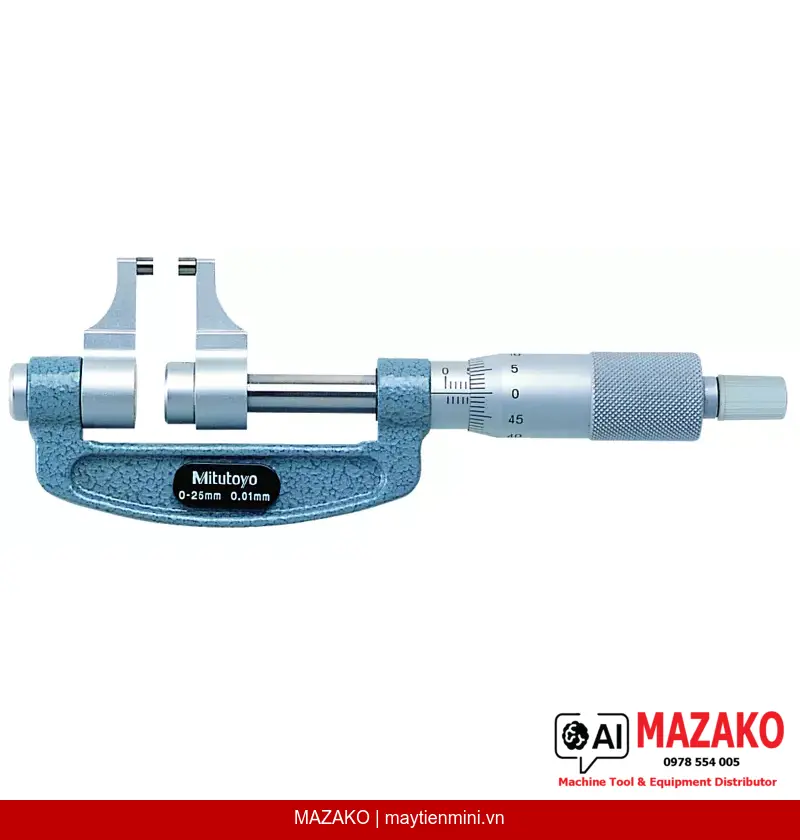

Panme Đo Ngoài Mỏ Kẹp Mitutoyo 143-101 (0-25mm)
Panme đo ngoài dạng mỏ kẹp Mitutoyo 143-101, phạm vi đo 0-25mm, độ chia 0,01mm, cơ khí kim chỉ. Thiết kế mỏ kẹp cho phép đo trong không gian hẹp, chốt cóc đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo ngoài mỏ kẹp Mitutoyo 143-101 là dòng panme cơ khí chuyên dụng được trang bị mỏ kẹp dạng thước cặp, cho phép tiếp cận và đo chính xác các chi tiết trong không gian hẹp mà panme tiêu chuẩn không thể thực hiện được. Sản phẩm phù hợp với môi trường sản xuất công nghiệp yêu cầu kiểm soát kích thước nghiêm ngặt.
Thiết kế mỏ kẹp chuyên dụng

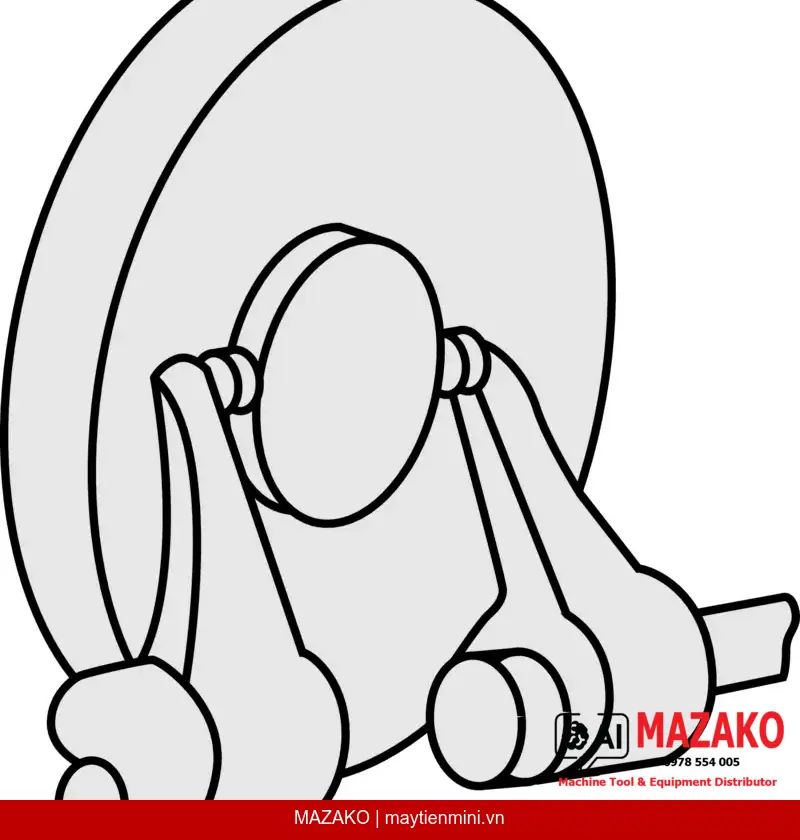

Mỏ kẹp dạng thước cặp giúp tiếp cận các vị trí đo trong không gian chật hẹp, mở rộng ứng dụng so với panme đo ngoài thông thường.
Chốt cóc đảm bảo độ lặp lại
Cơ cấu chốt cóc (ratchet stop) kiểm soát lực đo ổn định, đảm bảo kết quả đo có tính lặp lại cao giữa các lần đo và giữa các người dùng khác nhau.
Bề mặt đo carbide cao cấp
Mặt đo được làm từ hợp kim carbide với bề mặt mài tinh (micro-lap finish), nâng cao độ bền và độ chính xác tiếp xúc trong quá trình sử dụng lâu dài.
Thang đo cơ khí satin chrome
Núm xoay và thân thước hoàn thiện bằng satin chrome, đường kính núm xoay ø18mm, dễ đọc và giảm phản chiếu ánh sáng trong môi trường nhà xưởng.
Ứng dụng trong sản xuất công nghiệp
Panme mỏ kẹp Mitutoyo 143-101 được ứng dụng rộng rãi trong kiểm tra kích thước các chi tiết cơ khí có gờ, bậc hoặc nằm trong hốc sâu mà đầu đo tiêu chuẩn không tiếp cận được. Đây là lựa chọn phổ biến tại các bộ phận QC/QA trong ngành gia công cơ khí chính xác, sản xuất khuôn mẫu và lắp ráp linh kiện.
Với phạm vi đo 0-25mm và độ chính xác sai số cho phép ±5 µm, thiết bị đáp ứng yêu cầu kiểm tra dung sai trung bình đến cao trong quy trình sản xuất hàng loạt.
Tiêu chuẩn kỹ thuật nổi bật
Phạm vi đo 0-25mm | Độ chia 0,01mm | Sai số cho phép MPE ±5 µm | Biến thiên chiều dài V MPE 3 μm | Lực đo 1-6 N | Khối lượng 210g. Giao hàng kèm hộp đựng và cờ lê chỉnh.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp Nhật Bản
- Thiết kế mỏ kẹp đặc biệt đo được trong không gian hẹp
- Cơ cấu chốt cóc đảm bảo lực đo ổn định và độ lặp lại cao
- Mặt đo hợp kim carbide bền, chống mài mòn tốt
- Loại cơ khí (analog) — không phụ thuộc pin, hoạt động ổn định mọi điều kiện
- Giao hàng đầy đủ: hộp đựng và cờ lê chỉnh đi kèm
Tư vấn và báo giá Panme Mitutoyo 143-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±5 µm |
| Biến thiên chiều dài V MPE | 3 μm |
| Bề mặt đo | Carbide-tipped, micro-lap finish |
| Đầu đo / trục đo | ø8 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø18 mm |
| Lực đo | 1 - 6 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh |
| Khối lượng | 210 g |
Câu hỏi thường gặp
Panme mỏ kẹp Mitutoyo 143-101 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là thiết kế mỏ kẹp dạng thước cặp thay vì đầu đo dạng trụ tròn thông thường. Thiết kế này cho phép tiếp cận và đo các chi tiết nằm trong hốc sâu, rãnh hẹp hoặc vị trí có không gian giới hạn mà panme tiêu chuẩn không thể đặt vào được. Về nguyên lý đo và độ chính xác, hai loại tương đương nhau.
Chốt cóc (ratchet stop) trên 143-101 có vai trò gì trong quá trình đo?
Chốt cóc kiểm soát lực đo tối đa tác động lên chi tiết, giới hạn trong khoảng 1-6 N theo thông số kỹ thuật. Cơ cấu này đảm bảo mỗi lần đo áp dụng lực tiếp xúc nhất quán, từ đó nâng cao độ lặp lại kết quả giữa các lần đo và giữa các kỹ thuật viên khác nhau — yếu tố quan trọng trong kiểm soát chất lượng sản xuất hàng loạt.
Sai số cho phép MPE ±5 µm và biến thiên chiều dài V MPE 3 μm có ý nghĩa gì trong thực tế?
MPE ±5 µm là sai số tối đa cho phép tại bất kỳ điểm đo nào trong toàn phạm vi 0-25mm theo tiêu chuẩn nhà sản xuất. V MPE 3 μm là giới hạn biến thiên chỉ số khi đo tại các vị trí khác nhau trên cùng một hành trình đo, phản ánh độ đồng đều của trục đo. Hai thông số này giúp kỹ sư QC đánh giá khả năng sử dụng thiết bị cho từng cấp dung sai cụ thể.
Mặt đo carbide-tipped, micro-lap finish mang lại lợi ích gì trong môi trường sản xuất?
Hợp kim carbide có độ cứng và khả năng chống mài mòn vượt trội so với thép thông thường, kéo dài tuổi thọ mặt đo khi tiếp xúc thường xuyên với chi tiết kim loại. Bề mặt mài tinh micro-lap giảm thiểu sai số do nhám bề mặt đầu đo, đảm bảo tiếp xúc đồng đều và ổn định qua nhiều chu kỳ sử dụng.
MAZAKO cung cấp dịch vụ gì kèm theo khi mua Panme Mitutoyo 143-101?
MAZAKO cung cấp thiết bị chính hãng Mitutoyo kèm hộp đựng và cờ lê chỉnh theo tiêu chuẩn xuất xưởng. Ngoài ra, MAZAKO hỗ trợ tư vấn lựa chọn thiết bị phù hợp theo yêu cầu đo lường cụ thể, báo giá nhanh cho bộ phận mua hàng và có thể kết nối dịch vụ hiệu chuẩn theo yêu cầu. Liên hệ trực tiếp để được hỗ trợ chi tiết.
