Panme cơ Mitutoyo

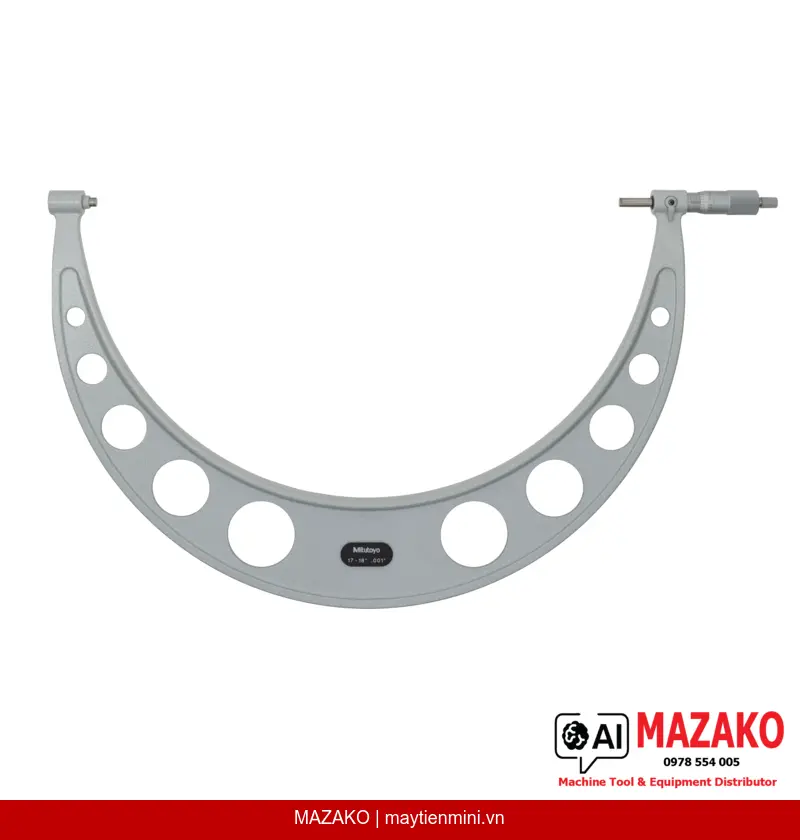

Panme Đo Ngoài Mitutoyo 103-194 (17-18 inch, 0.001″, Cơ Khí)
Panme đo ngoài Mitutoyo 103-194 phạm vi 17–18 inch, độ chia 0,001", thiết kế cơ khí tiết kiệm chi phí, có chốt khóa trục đo và cơ cấu ratchet stop đảm bảo độ lặp lại đo lường ổn định.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-194 là dòng panme cơ khí phổ thông với phạm vi đo 17–18 inch, phù hợp cho các ứng dụng đo kiểm chi tiết lớn trong môi trường sản xuất công nghiệp. Sản phẩm đạt tiêu chuẩn Class 2 theo EN ISO 3611, cung cấp độ chính xác đáng tin cậy với mức giá tối ưu.
Cơ cấu Ratchet Stop
Đảm bảo lực đo ổn định từ 10–15 N mỗi lần đo, loại bỏ sai số do thao tác người dùng và tăng độ lặp lại trong môi trường sản xuất hàng loạt.
Bề mặt đo Carbide
Đe và đầu đo được gắn mũi carbide, gia công mài tinh (micro-lap finish), giảm mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Chốt khóa trục đo
Cho phép cố định vị trí trục đo sau khi đo xong, thuận tiện khi cần ghi nhận kết quả hoặc so sánh với dưỡng mẫu mà không làm thay đổi số đọc.
Hoàn thiện Satin Chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản xạ ánh sáng, giúp đọc vạch chia dễ dàng và chống ăn mòn trong môi trường nhà xưởng.
Ứng dụng trong kiểm soát chất lượng
Panme đo ngoài Mitutoyo 103-194 phù hợp cho bộ phận QC/QA cần đo kiểm chi tiết cơ khí có kích thước lớn trong dải 17–18 inch. Với sai số cho phép MPE ±0,00035 inch và tiêu chuẩn Class 2 EN ISO 3611, thiết bị đáp ứng yêu cầu đo lường trong sản xuất cơ khí chính xác, đóng tàu, chế tạo khuôn mẫu và gia công hạng nặng.
Tiêu chuẩn và đi kèm
Sản phẩm được giao kèm hộp đựng, chìa khóa điều chỉnh và thanh chuẩn (setting standard) để hiệu chuẩn nhanh tại xưởng, đảm bảo thiết bị luôn sẵn sàng hoạt động đúng tiêu chuẩn đo lường.
Tiêu chuẩn Class 2 EN ISO 3611
Panme Mitutoyo 103-194 tuân thủ tiêu chuẩn quốc tế EN ISO 3611 Class 2, phù hợp cho các nhà máy yêu cầu truy xuất nguồn gốc đo lường và kiểm toán hệ thống chất lượng ISO 9001.
- Phạm vi đo 17–18 inch, độ chia 0,001 inch
- Sai số cho phép MPE: ±0,00035 inch
- Bề mặt đo carbide gia công mài tinh, độ bền cao
- Cơ cấu ratchet stop đảm bảo lực đo 10–15 N nhất quán
- Chốt khóa trục đo tiện lợi khi ghi nhận kết quả
- Đạt tiêu chuẩn Class 2 EN ISO 3611
- Giao hàng kèm hộp, chìa khóa và thanh chuẩn
Nhận báo giá Panme Mitutoyo 103-194
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 17–18 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép MPE | ±0,00035 inch |
| Biến thiên chiều dài V MPE | 0,00024 inch |
| Tiêu chuẩn | Class 2 EN ISO 3611 |
| Bề mặt đo | Carbide, gia công mài tinh (micro-lap finish) |
| Trục đo (Spindle) | Có chốt khóa, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Thước / Núm xoay | Satin chrome, ø21 mm |
| Lực đo | 10–15 N |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, thanh chuẩn (setting standard) |
| Khối lượng | 2965 g |
Câu hỏi thường gặp
Panme Mitutoyo 103-194 phù hợp đo những chi tiết nào?
Panme 103-194 phù hợp đo các chi tiết cơ khí có kích thước ngoài trong dải 17–18 inch (khoảng 431–457 mm). Thiết bị thường được dùng trong gia công hạng nặng, chế tạo khuôn mẫu lớn, đóng tàu và sản xuất thiết bị công nghiệp.
Cơ cấu ratchet stop trên panme này có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực siết của trục đo ở mức 10–15 N, đảm bảo lực tiếp xúc đồng đều giữa các lần đo. Điều này loại bỏ sai số do thao tác người dùng và cải thiện đáng kể độ lặp lại của phép đo, đặc biệt quan trọng trong môi trường đo lường nhiều người dùng.
Thiết bị có đi kèm thanh chuẩn (setting standard) không?
Có. Panme Mitutoyo 103-194 được giao kèm hộp đựng, chìa khóa điều chỉnh và thanh chuẩn (setting standard) tương ứng với phạm vi đo 17–18 inch. Thanh chuẩn dùng để hiệu chuẩn điểm không của thiết bị tại xưởng trước khi sử dụng.
Panme 103-194 đạt tiêu chuẩn chất lượng nào?
Sản phẩm đạt Class 2 theo tiêu chuẩn EN ISO 3611 với sai số cho phép MPE ±0,00035 inch. Tiêu chuẩn này được các hệ thống quản lý chất lượng ISO 9001 công nhận, hỗ trợ truy xuất nguồn gốc đo lường trong kiểm toán chất lượng nhà máy.
Bề mặt đo carbide có ưu điểm gì so với thép thông thường?
Bề mặt đo bằng carbide cứng hơn thép thông thường từ 3–5 lần, chịu mài mòn tốt hơn khi tiếp xúc liên tục với chi tiết gia công. Kết hợp với gia công mài tinh (micro-lap finish), bề mặt đạt độ phẳng cao, duy trì độ chính xác lâu dài và giảm chi phí thay thế định kỳ.
