Panme cơ Mitutoyo

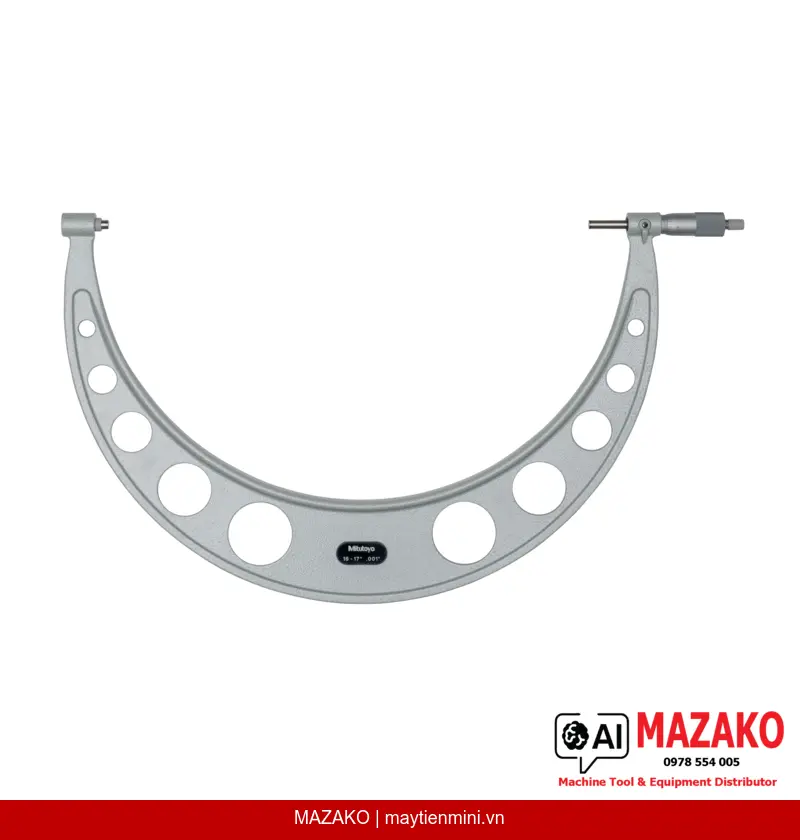

Panme Đo Ngoài Mitutoyo 103-193 (16-17 inch, Cơ Khí)
Panme đo ngoài Mitutoyo 103-193 phạm vi 16–17 inch, độ chia 0,001 inch, cơ khí, có chốt khóa trục đo và cơ cấu ratchet stop đảm bảo lực đo ổn định từ 10–15 N.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-193 là dòng panme cơ khí phổ thông (Economy Design) với phạm vi đo 16–17 inch, được thiết kế cho các ứng dụng đo kiểm công nghiệp yêu cầu độ chính xác ổn định nhưng tối ưu chi phí. Cơ cấu ratchet stop tích hợp đảm bảo lực đo nhất quán, giúp độ lặp lại đo lường đạt tiêu chuẩn ISO 3611 Class 2.
Cơ cấu Ratchet Stop
Đảm bảo lực đo ổn định trong khoảng 10–15 N mỗi lần đo, loại bỏ sai số do lực tay người dùng, tăng độ lặp lại trong môi trường sản xuất.
Mặt đo Carbide
Mặt đo được làm bằng hợp kim carbide, gia công micro-lap finish, chịu mài mòn cao và duy trì độ phẳng lâu dài trong điều kiện sử dụng liên tục.
Chốt khóa trục đo
Trục đo (đầu đo) trang bị chốt khóa tiện lợi, cố định giá trị đo khi cần đọc kết quả hoặc chuyển qua dụng cụ kiểm tra khác.
Hoàn thiện satin chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản chiếu ánh sáng, dễ đọc vạch chia trong môi trường công xưởng.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo ngoài Mitutoyo 103-193 phù hợp cho đo kích thước chi tiết cơ khí lớn trong các ngành: chế tạo máy, đóng tàu, sản xuất khuôn mẫu và kiểm soát chất lượng linh kiện cỡ lớn. Với phạm vi đo 16–17 inch, thiết bị đáp ứng nhu cầu kiểm tra các chi tiết có kích thước danh nghĩa lớn mà các panme tầm ngắn không thể phủ.
Tiêu chuẩn kỹ thuật và độ chính xác
Thiết bị đạt tiêu chuẩn EN ISO 3611 Class 2 với sai số cho phép MPE ±0,00035 inch và biến thiên chiều dài V MPE 0,00024 inch. Các thông số này được Mitutoyo kiểm định tại nhà máy, đảm bảo truy xuất nguồn gốc hiệu chuẩn theo chuẩn quốc tế.
Bộ cung cấp đầy đủ cho sử dụng ngay
Panme 103-193 được giao kèm hộp đựng chuyên dụng, chìa khóa điều chỉnh và chuẩn setting standard, sẵn sàng đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
- Phạm vi đo: 16–17 inch — phù hợp chi tiết cơ khí cỡ lớn
- Độ chia 0,001 inch — đáp ứng yêu cầu kiểm tra kích thước thông thường
- Mặt đo carbide micro-lap — độ bền cao, chống mài mòn
- Cơ cấu ratchet stop — lực đo nhất quán, tăng độ lặp lại
- Đạt tiêu chuẩn EN ISO 3611 Class 2
- Khối lượng 2715 g — cấu trúc chắc chắn, ổn định khi đo
Tư vấn và báo giá Mitutoyo 103-193
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 16–17 inch |
| Độ chia (Graduations) | 0,001 inch |
| Sai số cho phép MPE | ±0,00035 inch |
| Biến thiên chiều dài V MPE | 0,00024 inch |
| Tiêu chuẩn | EN ISO 3611 Class 2 |
| Mặt đo | Carbide, gia công micro-lap finish |
| Trục đo (Spindle) | Có chốt khóa; ø6,35 mm (≤300 mm), ø8 mm (>300 mm); bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome finish, ø21 mm |
| Lực đo | 10–15 N |
| Bộ cung cấp | Hộp đựng, chìa khóa, setting standard |
| Khối lượng | 2715 g |
Câu hỏi thường gặp
Panme Mitutoyo 103-193 phù hợp đo chi tiết nào trong sản xuất?
Thiết bị phù hợp đo các chi tiết cơ khí có kích thước nằm trong phạm vi 16–17 inch, ví dụ trục lớn, vỏ máy, chi tiết đúc hoặc gia công cỡ lớn trong ngành chế tạo máy, đóng tàu và sản xuất khuôn mẫu. Đây là dòng panme cơ khí đơn vị inch, không phù hợp cho chi tiết cần đo theo đơn vị mm.
Cơ cấu ratchet stop trên panme 103-193 có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo, đảm bảo lực tiếp xúc giữa mặt đo và chi tiết luôn duy trì trong khoảng 10–15 N. Điều này loại bỏ sai số do lực siết tay của từng người dùng khác nhau, nâng cao độ lặp lại và tính nhất quán của kết quả đo trong môi trường sản xuất nhiều ca.
Panme 103-193 có đi kèm chuẩn hiệu chỉnh không?
Có. Mitutoyo 103-193 được cung cấp kèm setting standard (chuẩn setting), chìa khóa điều chỉnh và hộp đựng chuyên dụng. Setting standard cho phép người dùng kiểm tra và hiệu chỉnh điểm zero của panme trước khi sử dụng, đảm bảo độ chính xác đo lường ngay từ lần đo đầu tiên.
Tiêu chuẩn EN ISO 3611 Class 2 có ý nghĩa gì với bộ phận QC?
EN ISO 3611 là tiêu chuẩn quốc tế quy định yêu cầu kỹ thuật cho panme đo ngoài. Class 2 xác định ngưỡng sai số cho phép MPE và biến thiên chiều dài V MPE của thiết bị. Đối với bộ phận QC, chứng nhận này là căn cứ để đưa thiết bị vào hệ thống quản lý đo lường và lập kế hoạch hiệu chuẩn định kỳ theo ISO 9001.
Chu kỳ hiệu chuẩn khuyến nghị cho panme Mitutoyo 103-193 là bao lâu?
Mitutoyo khuyến nghị hiệu chuẩn định kỳ tùy theo tần suất sử dụng và yêu cầu của hệ thống quản lý chất lượng nội bộ, thông thường 6–12 tháng một lần trong môi trường sản xuất liên tục. MAZAKO hỗ trợ tư vấn lịch hiệu chuẩn và kết nối dịch vụ hiệu chuẩn có chứng chỉ cho thiết bị Mitutoyo.
