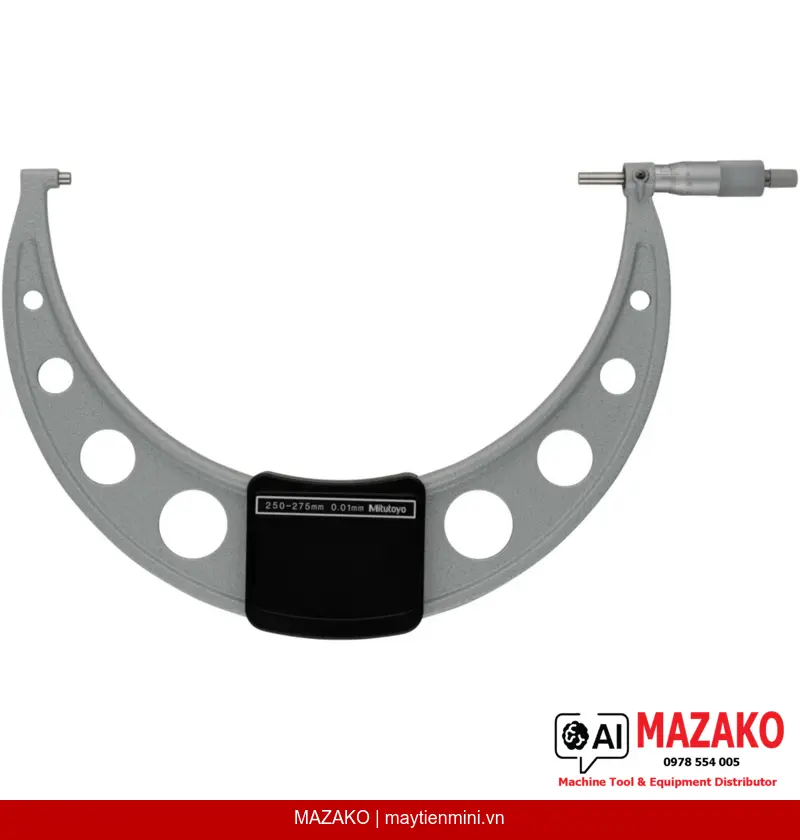

Panme Đo Ngoài Mitutoyo 103-147-10 Phạm Vi 250–275 mm
Panme đo ngoài Mitutoyo 103-147-10, phạm vi 250–275 mm, độ chính xác ±5 µm, cơ khí kim chỉ, chốt cóc đảm bảo độ lặp lại, mặt đo carbide, phù hợp kiểm tra kích thước chi tiết lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-147-10 là dòng panme cơ khí phổ thông, tiết kiệm chi phí, được thiết kế cho các ứng dụng đo kích thước ngoài trong phạm vi 250–275 mm với độ chính xác ±5 µm. Thiết bị trang bị chốt cóc (ratchet stop) giúp kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao trong môi trường sản xuất công nghiệp.
Chốt cóc đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do người đo, đảm bảo kết quả nhất quán giữa các lần đo.
Mặt đo carbide độ bền cao
Mặt đo được làm bằng hợp kim carbide, gia công micro-lap finish, chống mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Khóa trục đo tiện lợi
Trục đo (spindle) trang bị cơ cấu khóa, cho phép cố định vị trí đo khi cần đọc số liệu hoặc kiểm tra lại, tránh sai lệch trong quá trình thao tác.
Hoàn thiện bề mặt satin chrome
Núm xoay (thimble) và thân thước (stem) được xử lý bề mặt satin chrome, giảm phản chiếu ánh sáng, dễ đọc vạch chia trong điều kiện chiếu sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo ngoài Mitutoyo 103-147-10 phù hợp cho kỹ sư QC/QA và bộ phận kỹ thuật cần đo kiểm các chi tiết máy kích thước lớn như trục, bánh răng, thân hộp số, hoặc các cụm chi tiết trong ngành cơ khí chế tạo, ô tô, và thiết bị công nghiệp nặng. Phạm vi đo 250–275 mm đáp ứng tốt các chi tiết trung đến lớn mà thước cặp thông thường không đủ độ chính xác.
Tiêu chuẩn và chứng nhận
Thiết bị đạt tiêu chuẩn Class 2 theo EN ISO 3611, sai số cho phép tối đa (MPE) ±5 µm, biến động chiều dài V MPE đạt 4 µm. Đây là tiêu chuẩn được công nhận rộng rãi trong công nghiệp châu Âu và toàn cầu, phù hợp với yêu cầu kiểm soát chất lượng theo ISO 9001.
Bộ sản phẩm đầy đủ, sẵn sàng sử dụng

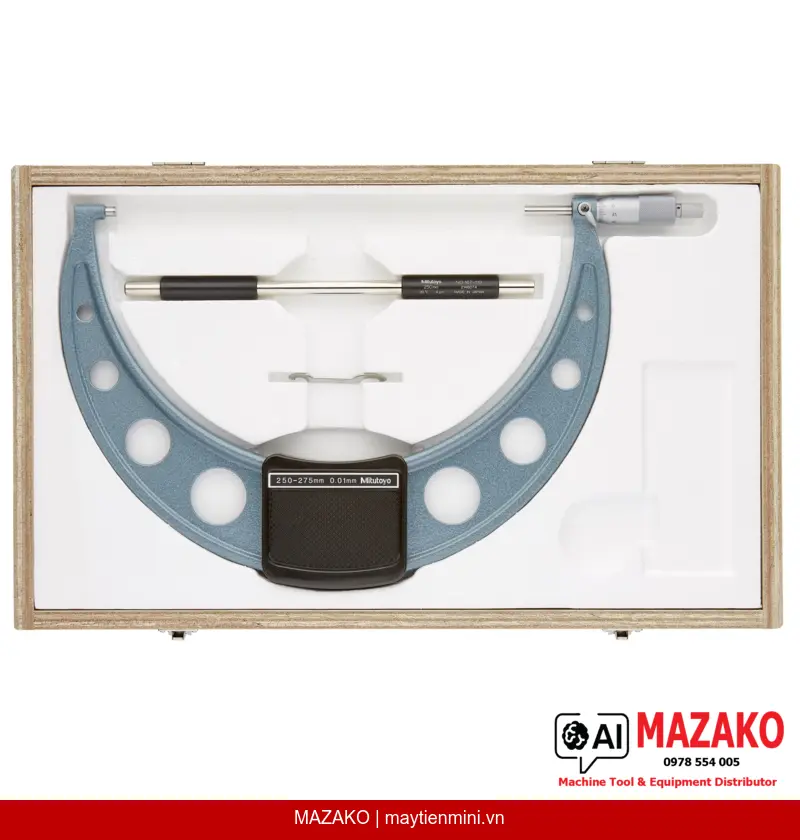

Panme Mitutoyo 103-147-10 được giao kèm hộp đựng bảo quản, chìa khóa hiệu chỉnh và chuẩn hiệu chỉnh (setting standard), đảm bảo thiết bị có thể đưa vào sử dụng ngay và duy trì hiệu chuẩn đúng quy trình.
- Phạm vi đo 250–275 mm, độ chính xác ±5 µm theo EN ISO 3611 Class 2
- Cơ khí kim chỉ (analog) — không phụ thuộc pin, hoạt động ổn định mọi môi trường
- Mặt đo carbide micro-lap finish, chịu mài mòn cao
- Chốt cóc kiểm soát lực đo 5–10 N, đảm bảo độ lặp lại
- Trục đo ø6,35 mm, bước ren 0,5 mm, trang bị khóa trục
- Đi kèm hộp, chìa khóa và chuẩn hiệu chỉnh
Tư vấn và báo giá Panme Mitutoyo 103-147-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 250–275 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Biến động chiều dài V MPE | 4 µm |
| Cấp chính xác EN ISO 3611 | Class 2 |
| Mặt đo | Carbide, micro-lap finish |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm), ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa hiệu chỉnh, chuẩn hiệu chỉnh |
| Khối lượng | 1405 g |
Câu hỏi thường gặp
Panme Mitutoyo 103-147-10 có phạm vi đo bao nhiêu và phù hợp đo chi tiết nào?
Thiết bị có phạm vi đo 250–275 mm, phù hợp đo kích thước ngoài các chi tiết máy lớn như trục, bánh răng, thân hộp số trong ngành cơ khí, ô tô và thiết bị công nghiệp nặng. Đây là dải đo mà thước cặp thông thường không đảm bảo được độ chính xác yêu cầu.
Độ chính xác của panme Mitutoyo 103-147-10 đạt mức nào theo tiêu chuẩn quốc tế?
Thiết bị đạt Class 2 theo tiêu chuẩn EN ISO 3611, sai số cho phép tối đa (MPE) là ±5 µm và biến động chiều dài V MPE là 4 µm. Đây là mức chính xác đủ đáp ứng phần lớn yêu cầu kiểm soát chất lượng trong sản xuất công nghiệp.
Chốt cóc (ratchet stop) trên panme 103-147-10 có tác dụng gì?
Chốt cóc giúp kiểm soát lực đo ở mức 5–10 N một cách nhất quán, bất kể người đo khác nhau. Điều này loại bỏ sai số do lực tay, đảm bảo kết quả đo có độ lặp lại cao và đáng tin cậy trong môi trường sản xuất đa ca.
Panme Mitutoyo 103-147-10 có cần hiệu chuẩn trước khi sử dụng không?
Có, bộ sản phẩm được giao kèm chuẩn hiệu chỉnh (setting standard) và chìa khóa, cho phép người dùng kiểm tra và hiệu chỉnh về điểm zero ngay tại chỗ. Ngoài ra, nên thực hiện hiệu chuẩn định kỳ tại phòng kiểm định được công nhận để duy trì độ chính xác theo yêu cầu ISO 9001.
Tại sao nên chọn panme cơ khí (analog) thay vì panme kỹ thuật số cho ứng dụng này?
Panme cơ khí không cần pin, không bị ảnh hưởng bởi nhiễu điện từ hay độ ẩm nhà xưởng, và có độ bền cơ học cao hơn trong môi trường sản xuất khắc nghiệt. Dòng Mitutoyo 103-147-10 là lựa chọn tiết kiệm chi phí nhưng vẫn đảm bảo độ chính xác và độ tin cậy cần thiết cho kiểm tra chất lượng hàng ngày.
