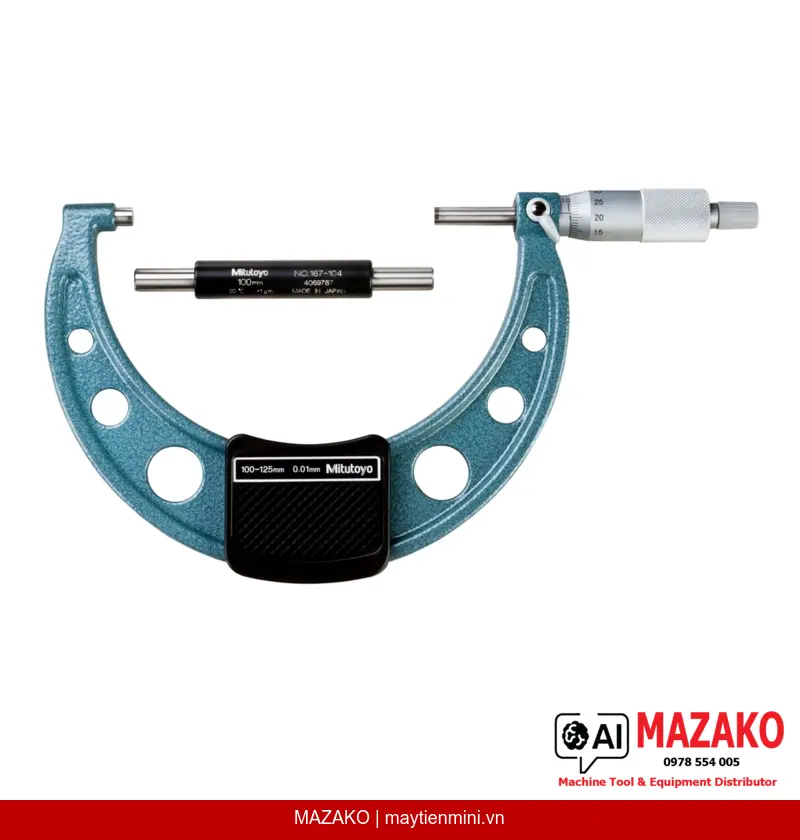

Panme Đo Ngoài Mitutoyo 103-141-10 Phạm Vi 100-125mm
Panme đo ngoài Mitutoyo 103-141-10 cơ khí, phạm vi đo 100–125mm, độ chính xác ±3µm, trang bị ratchet stop đảm bảo độ lặp lại, mặt đo carbide. Phù hợp QC sản xuất.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 103-141-10 thuộc dòng Economy Design — giải pháp đo lường cơ khí tiết kiệm chi phí, đáp ứng tiêu chuẩn EN ISO 3611 Class 2, phạm vi đo 100–125mm với độ chính xác ±3µm. Sản phẩm được trang bị cơ cấu ratchet stop giúp kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao trong môi trường sản xuất công nghiệp.
Ratchet Stop kiểm soát lực đo
Cơ cấu ratchet stop tự động giới hạn lực đo trong khoảng 5–10 N, loại bỏ sai số do người đo tác động quá lực, đảm bảo kết quả đo nhất quán giữa các lần đo và giữa các người vận hành khác nhau.
Mặt đo Carbide độ bền cao
Mặt đo được gắn hợp kim cứng carbide và gia công hoàn thiện micro-lap, chống mài mòn hiệu quả trong điều kiện sử dụng liên tục tại xưởng sản xuất, duy trì độ chính xác lâu dài.
Khóa trục đo tiện lợi
Đầu đo trang bị spindle lock, cho phép cố định vị trí đo để đọc số liệu hoặc so sánh với mẫu chuẩn mà không làm thay đổi số liệu đo, nâng cao hiệu quả kiểm tra hàng loạt.
Hoàn thiện satin chrome chống chói
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản chiếu ánh sáng, giúp đọc vạch chia dễ dàng và chính xác hơn trong điều kiện ánh sáng xưởng thực tế.
Tiêu chuẩn và độ chính xác
Panme 103-141-10 đạt tiêu chuẩn EN ISO 3611 Class 2 với sai số cho phép tối đa (MPE) ±3µm và biến thiên chiều dài V MPE 3µm. Đây là mức độ chính xác phù hợp cho kiểm tra chi tiết cơ khí thông thường trong các dây chuyền sản xuất chế tạo máy, gia công kim loại và lắp ráp linh kiện.
Phạm vi ứng dụng
Thiết bị phù hợp để đo đường kính ngoài, chiều dày và các kích thước tuyến tính của chi tiết gia công trong phạm vi 100–125mm. Ứng dụng phổ biến tại bộ phận QC/QA nhà máy cơ khí, bộ phận kiểm tra đầu vào và kiểm tra thành phẩm.
Bộ giao hàng đầy đủ — sẵn sàng sử dụng ngay
Sản phẩm được giao kèm hộp đựng bảo vệ, chìa khóa hiệu chỉnh và chuẩn hiệu chuẩn (setting standard), đảm bảo người dùng có thể kiểm tra và hiệu chỉnh thiết bị ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Phạm vi đo 100–125mm, phù hợp chi tiết cơ khí cỡ vừa
- Độ chính xác ±3µm theo tiêu chuẩn EN ISO 3611 Class 2
- Mặt đo carbide chống mài mòn, gia công micro-lap
- Ratchet stop kiểm soát lực đo 5–10 N ổn định
- Trục đo ø6,35mm, bước xoắn 0,5mm, có khóa trục
- Thương hiệu Mitutoyo — uy tín đo lường toàn cầu
- Giao hàng kèm hộp, chìa khóa và chuẩn hiệu chuẩn
Tư vấn và báo giá Panme Mitutoyo 103-141-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 100–125 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Biến thiên chiều dài V MPE | 3 µm |
| Tiêu chuẩn | EN ISO 3611 Class 2 |
| Mặt đo | Carbide, gia công micro-lap |
| Đầu đo / trục đo | Có khóa trục, ø6,35 mm (≤300 mm), ø8 mm (>300 mm), bước xoắn 0,5 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bộ giao hàng | Hộp đựng, chìa khóa hiệu chỉnh, chuẩn hiệu chuẩn |
| Khối lượng | 515 g |
Câu hỏi thường gặp
Panme Mitutoyo 103-141-10 đo được phạm vi bao nhiêu và độ chính xác là bao nhiêu?
Panme 103-141-10 có phạm vi đo 100–125mm với sai số cho phép tối đa (MPE) ±3µm và biến thiên chiều dài V MPE 3µm. Thiết bị đạt tiêu chuẩn EN ISO 3611 Class 2, phù hợp kiểm tra chi tiết cơ khí thông thường trong sản xuất công nghiệp.
Ratchet stop trên panme này có tác dụng gì trong đo lường thực tế?
Cơ cấu ratchet stop tự động giới hạn lực đo trong khoảng 5–10 N, ngăn người đo tác động lực quá mức lên chi tiết. Điều này giúp loại bỏ sai số do yếu tố con người, đảm bảo kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Mặt đo carbide của panme 103-141-10 mang lại lợi ích gì so với mặt đo thép thông thường?
Mặt đo carbide có độ cứng cao hơn thép thông thường, chống mài mòn tốt hơn khi sử dụng liên tục trong môi trường xưởng. Kết hợp với gia công hoàn thiện micro-lap, mặt đo đảm bảo tiếp xúc đồng đều với chi tiết đo, duy trì độ chính xác lâu dài và giảm chi phí bảo trì, thay thế.
Panme 103-141-10 được giao kèm những phụ kiện gì và có cần mua thêm không?
Sản phẩm được giao đầy đủ gồm hộp đựng bảo vệ, chìa khóa hiệu chỉnh và chuẩn hiệu chuẩn (setting standard). Người dùng có thể kiểm tra và hiệu chỉnh thiết bị ngay sau khi nhận hàng mà không cần mua thêm phụ kiện, giúp tiết kiệm chi phí và thời gian triển khai.
Panme cơ khí 103-141-10 phù hợp cho ứng dụng và ngành sản xuất nào?
Thiết bị phù hợp cho bộ phận QC/QA trong các ngành gia công cơ khí, chế tạo máy, lắp ráp linh kiện và kiểm tra đầu vào/thành phẩm. Dòng Economy Design của Mitutoyo được thiết kế tối ưu cho nhu cầu đo lường thường xuyên tại xưởng sản xuất với chi phí đầu tư hợp lý.
