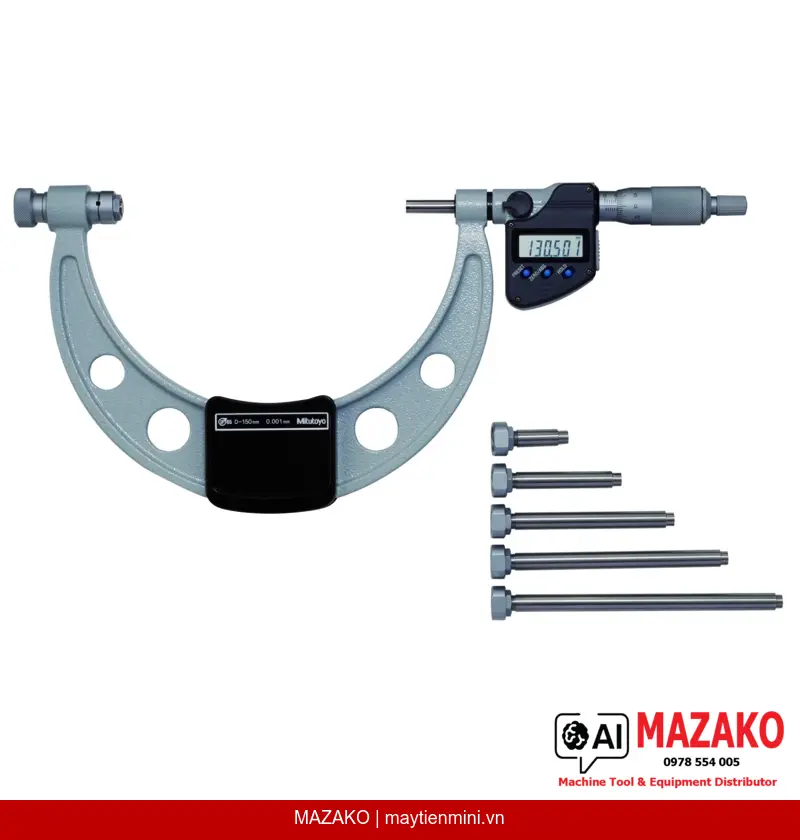

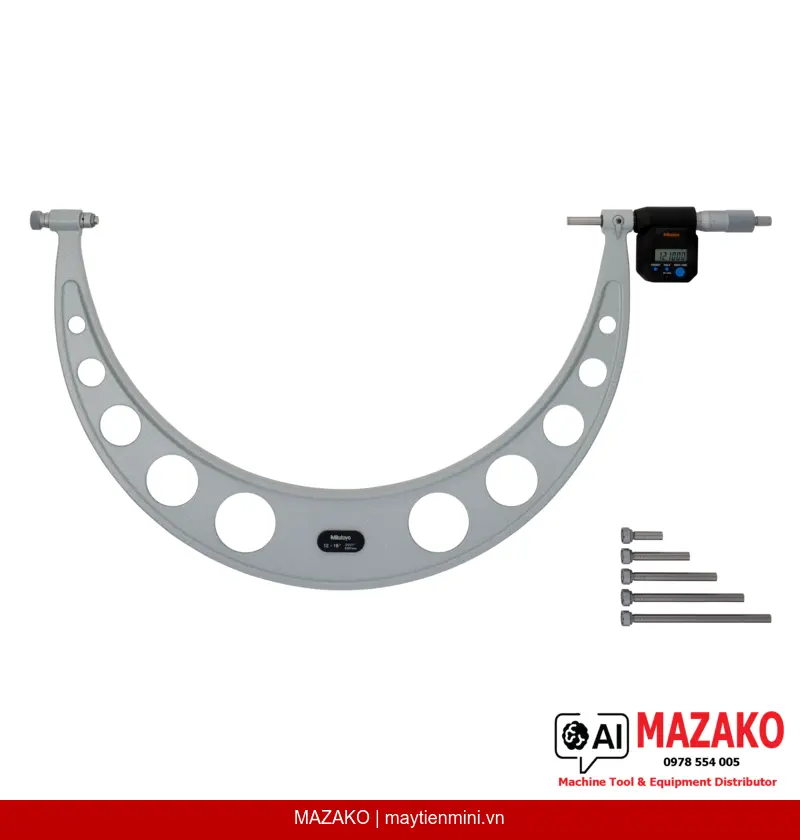

Panme Đo Ngoài Kỹ Thuật Số Thay Đầu Đo Mitutoyo 340-720 (12–18 inch)
Panme đo ngoài kỹ thuật số Mitutoyo 340-720, phạm vi đo 12–18 inch, 6 đầu đo thay thế, độ phân giải 0,0001 inch, xuất dữ liệu Digimatic, độ chính xác ±0,0004 inch.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo 340-720 được trang bị hệ thống thay thế đầu đo (anvil) linh hoạt, cho phép mở rộng phạm vi đo từ 12 đến 18 inch chỉ với một thiết bị duy nhất. Đây là giải pháp tối ưu cho bộ phận QC/QA trong các nhà máy cơ khí chính xác, đúc, và gia công kim loại cần đo kích thước chi tiết lớn với độ chính xác cao.
Đầu đo thay thế linh hoạt
Bộ 6 đầu đo thay thế (interchangeable anvil) đi kèm giúp mở rộng phạm vi đo từ 12 đến 18 inch, giảm chi phí đầu tư nhiều dụng cụ đo riêng lẻ.
Độ chính xác và lặp lại cao
Cơ cấu ratchet stop đảm bảo lực đo ổn định từ 10 đến 15 N, đảm bảo độ lặp lại đo lường nhất quán giữa các lần đo và giữa các người vận hành.
Xuất dữ liệu Digimatic
Tích hợp cổng xuất dữ liệu Digimatic tương thích hệ thống SPC của Mitutoyo, hỗ trợ thu thập dữ liệu đo lường tự động cho quy trình kiểm soát chất lượng.
Hiển thị LCD rõ ràng
Màn hình LCD với chiều cao ký tự 7,5 mm, hỗ trợ chế độ Inch/Metric, đọc kết quả nhanh chóng ngay cả trong điều kiện ánh sáng nhà xưởng.
Bề mặt đo và kết cấu cơ khí
Đầu đo (spindle) được phủ hợp kim cứng (carbide tipped) với bề mặt micro-lap finish, kết hợp đe (anvil) thép đã qua nhiệt luyện giúp tăng độ bền và duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục. Núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ chống chói, đường kính núm xoay 21 mm cho cảm giác vận hành chắc tay.
Tính năng kỹ thuật số tiện dụng
Thiết bị hỗ trợ đầy đủ các tính năng: ABS/INC (ZERO tương đối), HOLD, 2 x PRESET, khóa chức năng (Function lock), cảnh báo pin yếu, và tự động tắt sau 20 phút không sử dụng. Nguồn pin SR-44 với thời gian sử dụng xấp xỉ 2,4 năm cho các mẫu ≤300 mm.
Tiêu chuẩn kiểm định đi kèm
Bộ sản phẩm bao gồm 6 chuẩn kiểm định (setting standard) tương ứng 6 kích thước 12, 13, 14, 15, 16, 17 inch, hộp đựng, cờ lê, 6 đầu đo thay thế và 2 pin SR44 — sẵn sàng sử dụng ngay khi mở hộp.
- Phạm vi đo rộng 12–18 inch với một thiết bị duy nhất
- Độ phân giải 0,0001 inch / 0,001 mm
- Độ chính xác tối đa ±0,0004 inch
- 6 đầu đo thay thế và 6 chuẩn kiểm định đi kèm
- Xuất dữ liệu Digimatic tích hợp cho hệ thống SPC
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo lường
- Tự động tắt nguồn, cảnh báo pin yếu
Tư vấn & Báo giá Mitutoyo 340-720
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 12–18 inch |
| Độ phân giải | 0,0001 inch / 0,001 mm |
| Sai số cho phép lớn nhất (MPE) | ±0,0004 inch |
| Biến thiên theo chiều dài (V MPE) | 0,00028 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Carbide tipped, micro-lap finish (đầu đo); thép nhiệt luyện (đe) |
| Đầu đo (spindle) | Có khóa đầu đo, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay / Thân thước | Chrome mờ, đường kính núm xoay 21 mm |
| Xuất dữ liệu | Digimatic |
| Lực đo | 10–15 N |
| Nguồn điện | Pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm (mẫu ≤300 mm) / 1,8 năm (mẫu >300 mm) |
| Chuẩn kiểm định đi kèm | 6 cái (12, 13, 14, 15, 16, 17 inch) |
| Số đầu đo thay thế | 6 |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| PRESET | 2 x PRESET |
| Bộ phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn kiểm định, 6 đầu đo, 2 pin SR44 |
| Khối lượng | 3,5 kg |
Câu hỏi thường gặp
Panme Mitutoyo 340-720 có thể đo được phạm vi nào và cần bao nhiêu đầu đo thay thế?
Thiết bị đo được phạm vi 12–18 inch chỉ với một thân panme duy nhất. Bộ sản phẩm đi kèm 6 đầu đo (anvil) thay thế tương ứng các dải đo 12–13, 13–14, 14–15, 15–16, 16–17 và 17–18 inch, giúp tiết kiệm chi phí so với việc mua nhiều panme riêng lẻ.
Độ chính xác của Mitutoyo 340-720 là bao nhiêu và làm thế nào để đảm bảo độ lặp lại?
Sai số cho phép lớn nhất (MPE) là ±0,0004 inch với độ phân giải 0,0001 inch. Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 10–15 N, đảm bảo kết quả đo lặp lại nhất quán giữa các lần đo và giữa nhiều người vận hành trong dây chuyền QC.
Cổng xuất dữ liệu Digimatic trên 340-720 tương thích với hệ thống nào?
Cổng Digimatic tương thích toàn bộ hệ sinh thái thu thập dữ liệu đo lường của Mitutoyo, bao gồm bộ chuyển đổi USB-ITPAK, phần mềm MeasurLink và các thiết bị hiển thị đa kênh. Tính năng này hỗ trợ triển khai hệ thống SPC tự động hóa trong nhà máy sản xuất.
Chuẩn kiểm định (setting standard) đi kèm 340-720 được sử dụng như thế nào?
Bộ 6 chuẩn kiểm định có kích thước 12, 13, 14, 15, 16 và 17 inch được dùng để hiệu chỉnh (zero-setting) panme trước mỗi lần thay đầu đo hoặc theo lịch kiểm định định kỳ. Thao tác hiệu chỉnh đảm bảo độ chính xác của thiết bị được duy trì theo tiêu chuẩn của nhà sản xuất.
Tuổi thọ pin và các tính năng tiết kiệm điện của Mitutoyo 340-720 là gì?
Thiết bị sử dụng pin SR-44 với tuổi thọ xấp xỉ 2,4 năm cho các mẫu ≤300 mm. Tính năng tự động tắt nguồn sau 20 phút không sử dụng và cảnh báo pin yếu giúp kéo dài vòng đời pin, phù hợp với môi trường sản xuất liên tục.
