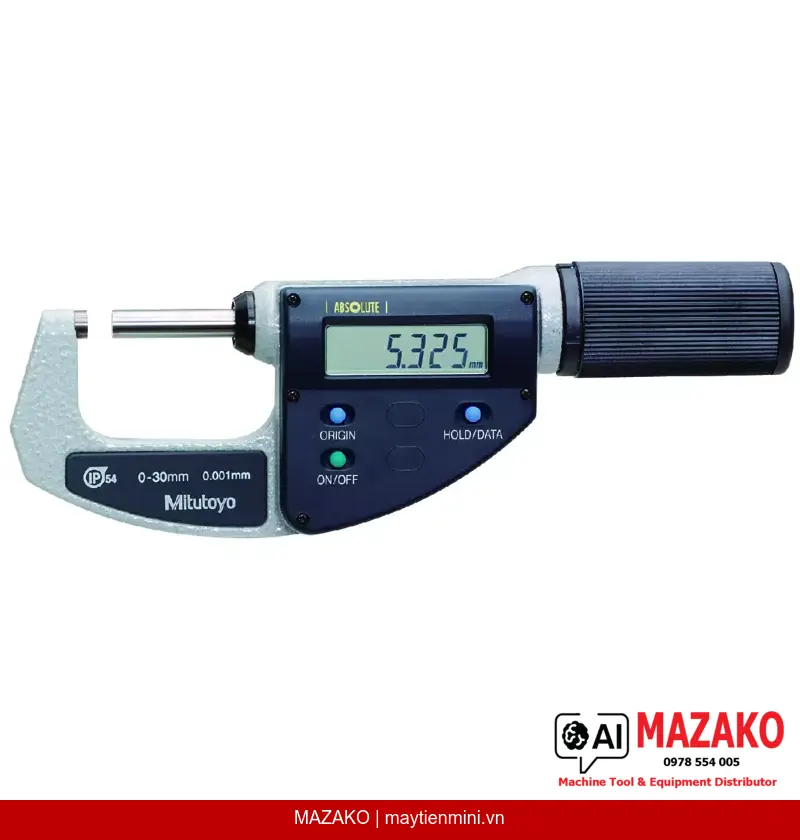

Panme đo ngoài kỹ thuật số QuickMike Mitutoyo 293-666 (0-30mm)
Panme đo ngoài kỹ thuật số Mitutoyo 293-666 QuickMike, phạm vi đo 0-30mm, độ phân giải 0,001mm, đầu đo không xoay, tốc độ đo nhanh gấp 20 lần, kháng nước bụi IP65.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo 293-666 QuickMike là dòng panme ABSOLUTE Digimatic thế hệ cao cấp, tích hợp đầu đo không xoay và bước tiến 10mm/vòng xoay núm, cho phép đo nhanh gấp 20 lần so với panme tiêu chuẩn. Phạm vi đo 0–30mm rộng hơn panme thông thường (25mm), kháng nước và bụi chuẩn IP65, phù hợp môi trường gia công có dung dịch làm mát.
Tốc độ đo vượt trội
Bước tiến trục đo 10mm mỗi vòng xoay núm, nhanh gấp 20 lần panme tiêu chuẩn — giảm đáng kể thời gian đo trong sản xuất hàng loạt.
Công nghệ ABSOLUTE Linear Scale
Thang đo tuyến tính ABSOLUTE không giới hạn tốc độ dịch chuyển, giá trị đo hiển thị ngay lập tức sau khi bật nguồn mà không cần về điểm gốc.
Kháng nước bụi IP65
Chuẩn bảo vệ IP65 cho phép sử dụng trực tiếp tại máy gia công có dung dịch làm mát bắn tóe, đảm bảo độ bền và độ chính xác lâu dài.
Phạm vi đo mở rộng
Phạm vi đo 0–30mm rộng hơn 5mm so với panme tiêu chuẩn 25mm, giảm số lần thay đổi dụng cụ khi đo các chi tiết có kích thước đa dạng.
Đặc điểm kỹ thuật nổi bật
Panme 293-666 sử dụng đầu đo carbide micro-lap finish, đường kính trục đo ø6,35mm không xoay giúp hạn chế lực ngang tác động lên bề mặt chi tiết. Lực đo duy trì trong khoảng 5–12N, sai số cho phép tối đa (MPE) ±2µm, độ song song 2µm và độ phẳng mặt đo 0,3µm. Màn hình LCD với chiều cao ký tự 10mm dễ đọc ngay cả trong môi trường ánh sáng kém. Tích hợp đầu ra dữ liệu (Data output) tương thích hệ thống SPC/thu thập dữ liệu của Mitutoyo.
Ứng dụng trong sản xuất công nghiệp
Thiết bị phù hợp cho bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí chính xác, gia công CNC, sản xuất linh kiện ô tô và điện tử. Nhờ tốc độ đo nhanh và khả năng kết nối dữ liệu, panme 293-666 tối ưu cho kiểm tra kích thước trực tuyến (inline inspection) và kiểm tra theo lô sản xuất.
Giao hàng bao gồm
Hộp đựng, chuẩn hiệu chỉnh (từ 25mm trở lên), 1 pin SR-44 — sẵn sàng sử dụng ngay khi nhận hàng.
- Độ phân giải 0,001mm — đáp ứng yêu cầu đo chính xác cao
- Chức năng ABS/INC, ORIGIN, HOLD, cảnh báo pin yếu tích hợp sẵn
- Tuổi thọ pin khoảng 3 năm với 1 viên SR-44
- Khối lượng 275g — cân bằng tốt khi cầm tay đo liên tục
- Xuất xứ và chứng chỉ hiệu chuẩn đi kèm theo tiêu chuẩn Mitutoyo
Tư vấn & Báo giá Panme Mitutoyo 293-666
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã model | MDQ-30M |
| Hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Metric |
| Phạm vi đo | 0–30 mm |
| Độ phân giải (Digital step) | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±2 µm |
| Độ phẳng mặt đo | 0,3 µm |
| Độ song song mặt đo | 2 µm |
| Màn hình hiển thị | LCD, chiều cao ký tự 10 mm |
| Mặt đo | Carbide, micro-lap finish |
| Trục đo (Spindle) | ø6,35 mm, không xoay, bước tiến 10 mm/vòng |
| Đầu ra dữ liệu | Có |
| Lực đo | 5–12 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 3 năm |
| Chức năng ON/OFF | Có |
| Chức năng ORIGIN | Có |
| Chức năng ABS / INC (INC ZERO) | Có |
| Cảnh báo pin yếu | Có |
| Chức năng HOLD | Có |
| Bao gồm trong hộp | Hộp đựng, chuẩn hiệu chỉnh (từ 25 mm trở lên), 1 pin SR-44 |
| Khối lượng | 275 g |
Câu hỏi thường gặp
Panme Mitutoyo 293-666 QuickMike khác gì so với panme kỹ thuật số thông thường?
Điểm khác biệt chính là bước tiến trục đo 10mm mỗi vòng xoay núm, nhanh gấp 20 lần panme tiêu chuẩn (0,5mm/vòng). Ngoài ra, phạm vi đo 0–30mm rộng hơn 5mm so với panme thông thường 25mm, và trục đo không xoay giúp giảm lực ngang tác động lên chi tiết khi đo.
Công nghệ ABSOLUTE trên Mitutoyo 293-666 có ý nghĩa gì trong thực tế sản xuất?
Thang đo ABSOLUTE ghi nhớ vị trí gốc ngay cả khi tắt nguồn, nghĩa là khi bật lại máy hiển thị giá trị đo đúng ngay lập tức mà không cần đưa trục đo về điểm 0. Tốc độ dịch chuyển trục đo không bị giới hạn, tránh mất dữ liệu khi thao tác nhanh — đặc biệt hữu ích trong kiểm tra hàng loạt liên tục.
Chuẩn IP65 của panme 293-666 có đủ để sử dụng tại máy CNC có dung dịch làm mát không?
IP65 bảo vệ hoàn toàn chống bụi và chống tia nước bắn từ mọi hướng, đủ điều kiện sử dụng tại khu vực gia công CNC có coolant bắn tóe. Tuy nhiên, không nên ngâm panme trong dung dịch làm mát hoặc để tiếp xúc với tia nước áp suất cao, vì IP65 không bảo vệ ở chế độ ngập nước.
Panme Mitutoyo 293-666 có kết nối với phần mềm thu thập dữ liệu SPC không?
Có, thiết bị tích hợp cổng đầu ra dữ liệu (Data output) tương thích với hệ thống thu thập dữ liệu Mitutoyo (USB Input Tool, Digimatic Mini Processor) và các phần mềm SPC phổ biến. Kết nối này cho phép ghi lại kết quả đo tự động, giảm sai số nhập tay và hỗ trợ phân tích năng lực quá trình (Cp, Cpk).
Chuẩn hiệu chỉnh (setting standard) đi kèm Mitutoyo 293-666 được sử dụng như thế nào?
Chuẩn hiệu chỉnh đi kèm (từ 25mm trở lên) dùng để kiểm tra và hiệu chỉnh điểm 0 của panme trước khi đo, đảm bảo kết quả đo chính xác trong suốt ca sản xuất. Quy trình hiệu chỉnh được thực hiện theo hướng dẫn của Mitutoyo, khuyến nghị kiểm tra định kỳ mỗi đầu ca hoặc khi phát hiện kết quả bất thường.
