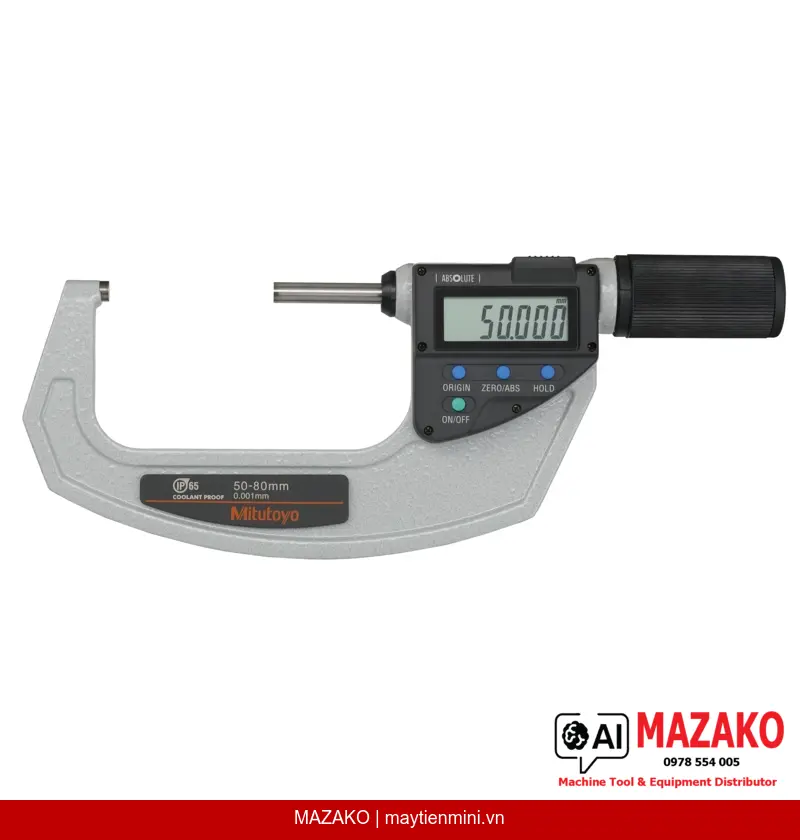

Panme đo ngoài kỹ thuật số Mitutoyo QuickMike 293-668-20 (50-80mm)
Panme đo ngoài kỹ thuật số Mitutoyo QuickMike 293-668-20, phạm vi đo 50-80mm, độ phân giải 0,001mm, chuẩn IP65, đầu đo không xoay, tốc độ dịch chuyển nhanh gấp 20 lần panme thông thường.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo QuickMike 293-668-20 là giải pháp đo lường chính xác cao với phạm vi đo 50–80mm, tích hợp công nghệ ABSOLUTE linear scale và đầu đo không xoay, cho phép thao tác đo nhanh hơn gấp 20 lần so với các dòng panme tiêu chuẩn. Thiết bị đạt chuẩn IP65, phù hợp cho môi trường gia công có dung dịch làm mát bắn tóe.
Tốc độ đo vượt trội
Bước tiến 10mm mỗi vòng xoay của núm xoay, nhanh gấp 20 lần so với panme tiêu chuẩn, giúp rút ngắn thời gian kiểm tra hàng loạt trên dây chuyền sản xuất.
Công nghệ ABSOLUTE Linear Scale
Không giới hạn tốc độ điều chỉnh, không cần reset về 0 sau mỗi lần tắt nguồn — đảm bảo dữ liệu đo luôn chính xác và liên tục.
Kháng nước và bụi IP65
Cấu trúc được bảo vệ theo tiêu chuẩn IP65, cho phép sử dụng trong môi trường gia công cắt gọt có dung dịch làm mát, không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.
Phạm vi đo mở rộng 30mm
Phạm vi đo 30mm (50–80mm) lớn hơn so với 25mm của panme tiêu chuẩn, giảm số lần thay đổi dụng cụ đo khi kiểm tra các chi tiết có kích thước đa dạng.
Đầu đo không xoay — Ổn định tiếp xúc, nâng cao độ lặp lại
Trục đo (spindle) đường kính 6,35mm với cơ chế không xoay giúp bề mặt tiếp xúc luôn ổn định, hạn chế sai số do ma sát xoay gây ra. Bề mặt đầu đo được mài tinh (micro-lap finish) kết hợp mũi hợp kim carbide, đảm bảo độ bền cao và duy trì độ phẳng bề mặt tiếp xúc lâu dài.
Xuất dữ liệu và tích hợp hệ thống QC
Trang bị cổng xuất dữ liệu tương thích hệ thống thu thập số liệu Mitutoyo (Digimatic), cho phép kết nối trực tiếp với phần mềm SPC hoặc bộ thu thập dữ liệu tại xưởng. Màn hình LCD với chiều cao ký tự 10mm dễ đọc ngay cả trong điều kiện ánh sáng yếu.
Phù hợp cho môi trường sản xuất công nghiệp khắc nghiệt
Với chuẩn IP65, thang đo ABSOLUTE và tốc độ vận hành cao, Mitutoyo QuickMike 293-668-20 là lựa chọn tối ưu cho các bộ phận QC/QA trong ngành cơ khí chính xác, ô tô, khuôn mẫu và gia công kim loại.
- Độ phân giải 0,001mm, sai số cho phép ±3µm theo EN ISO 3611 Class 2
- Bước tiến 10mm/vòng — nhanh gấp 20 lần panme tiêu chuẩn
- Đầu đo không xoay, bề mặt hợp kim carbide mài tinh
- Công nghệ ABSOLUTE — không mất giá trị sau khi tắt nguồn
- Chuẩn bảo vệ IP65 — chống nước và bụi trong môi trường gia công
- Xuất dữ liệu Digimatic tích hợp hệ thống SPC
- Pin SR-44, tuổi thọ lên đến 5 năm
- Bộ phụ kiện đầy đủ: hộp đựng, pin SR44, cữ chuẩn
Nhận báo giá Panme Mitutoyo QuickMike 293-668-20
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MDQ-80MX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Metric |
| Phạm vi đo | 50–80 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép lớn nhất (MPE) | ±3 µm |
| Biến thiên chiều dài V MPE | 2 µm |
| Cấp chính xác | Class 2 (EN ISO 3611) |
| Màn hình | LCD, chiều cao ký tự 10 mm |
| Bề mặt đầu đo | Hợp kim carbide, mài tinh (micro-lap finish) |
| Trục đo (Spindle) | ø 6,35 mm, không xoay, bước tiến 10 mm/vòng |
| Xuất dữ liệu | Có (Digimatic) |
| Lực đo | 5 – 12 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5 năm |
| Chức năng ON/OFF | Có |
| Chức năng ORIGIN | Có |
| Chức năng ABS / INC (INC ZERO) | Có |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Chức năng HOLD | Có |
| Xuất xứ | Mitutoyo (Nhật Bản) |
| Khối lượng | 480 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR44, cữ chuẩn |
Câu hỏi thường gặp
Panme Mitutoyo QuickMike 293-668-20 khác gì so với panme kỹ thuật số tiêu chuẩn?
Điểm khác biệt chính là tốc độ dịch chuyển của trục đo: QuickMike có bước tiến 10mm mỗi vòng xoay của núm xoay, nhanh gấp 20 lần panme tiêu chuẩn (0,5mm/vòng). Ngoài ra, đầu đo không xoay giúp tăng độ ổn định tiếp xúc và phạm vi đo lên đến 30mm thay vì 25mm thông thường.
Công nghệ ABSOLUTE trên 293-668-20 có ưu điểm gì trong thực tế sản xuất?
Công nghệ ABSOLUTE linear scale lưu trữ giá trị vị trí ngay cả khi tắt nguồn, nghĩa là sau khi bật lại thiết bị hiển thị ngay giá trị thực mà không cần thao tác căn về 0. Điều này tiết kiệm thời gian và tránh sai số do quên reset, đặc biệt hữu ích trong các ca sản xuất nhiều ca liên tiếp.
Chuẩn IP65 của panme này có đủ cho môi trường gia công CNC không?
IP65 đảm bảo chống bụi hoàn toàn và chống tia nước phun từ mọi hướng, phù hợp với môi trường gia công CNC có dung dịch làm mát bắn tóe. Tuy nhiên, không nên ngâm thiết bị trong dung dịch hoặc để tiếp xúc trực tiếp với dòng chảy mạnh liên tục.
Panme 293-668-20 có kết nối được với phần mềm thu thập dữ liệu SPC không?
Có. Thiết bị tích hợp cổng xuất dữ liệu Digimatic tương thích với các bộ thu thập dữ liệu và phần mềm SPC của Mitutoyo cũng như các hệ thống bên thứ ba hỗ trợ giao thức Digimatic. Phù hợp cho các bộ phận QC cần ghi nhận và phân tích dữ liệu đo tự động.
Cữ chuẩn đi kèm được dùng để làm gì và cần hiệu chuẩn định kỳ không?
Cữ chuẩn (setting standard) đi kèm dùng để kiểm tra và hiệu chỉnh điểm zero của panme trước khi sử dụng, đảm bảo độ chính xác đo lường. Thiết bị nên được hiệu chuẩn định kỳ theo quy trình ISO của nhà máy, thông thường mỗi 6-12 tháng hoặc sau khi có va đập mạnh.
