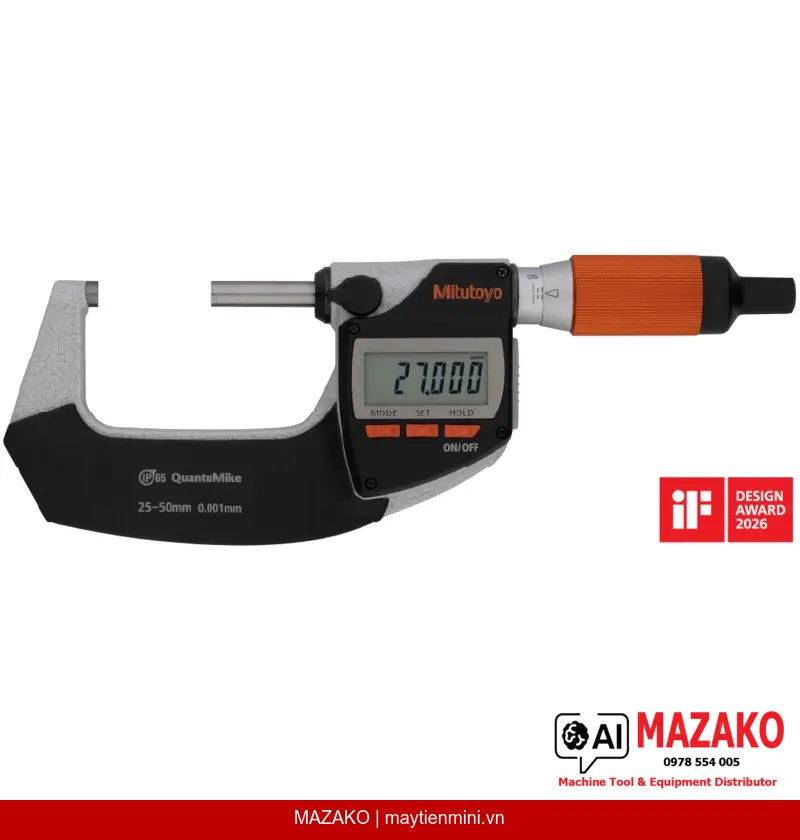

Panme Đo Ngoài Kỹ Thuật Số Mitutoyo QuantuMike IP65 293-141-40 (25-50 mm)
Panme đo ngoài kỹ thuật số Mitutoyo 293-141-40, phạm vi đo 25-50 mm, độ phân giải 0,001 mm, đầu đo xoay nhanh gấp 4 lần (bước ren 2 mm/vòng), chuẩn bảo vệ IP65, độ chính xác ±1 µm theo EN ISO 3611.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo QuantuMike 293-141-40 là dòng panme cao cấp với cơ chế đầu đo tiến nhanh gấp 4 lần so với panme tiêu chuẩn nhờ bước ren 2 mm/vòng xoay. Thiết bị đạt chuẩn bảo vệ IP65, phù hợp môi trường gia công có dầu làm mát bắn toé, và đáp ứng tiêu chuẩn độ chính xác EN ISO 3611 Class 1 với EMPE ±1 µm.
Đo nhanh vượt trội
Bước ren trục đo 2 mm/vòng giúp đầu đo tiến nhanh gấp 4 lần panme thông thường, rút ngắn đáng kể thời gian đo hàng loạt trên dây chuyền sản xuất.
Bảo vệ IP65
Chống nước và bụi cấp IP65, cho phép sử dụng trực tiếp tại máy gia công có dầu cắt bắn toé mà không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.

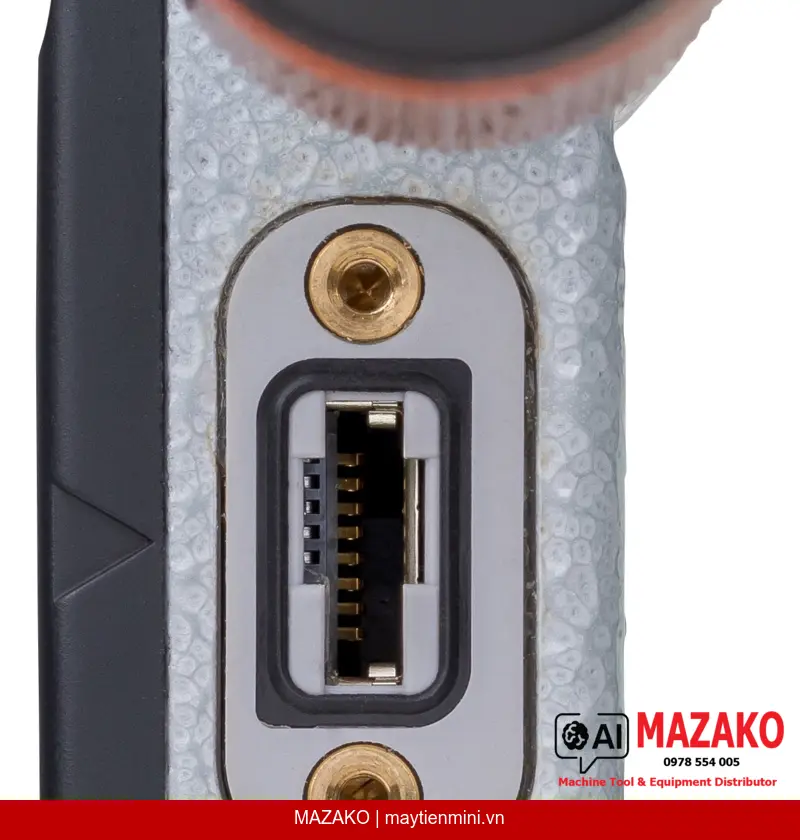

Kết nối Digimatic S1
Hỗ trợ giao tiếp hai chiều qua chuẩn Digimatic S1, cho phép truyền dữ liệu và cài đặt thông số từ máy tính, tích hợp dễ dàng vào hệ thống SPC/QC.
Phán định GO/±NG tích hợp
Cài đặt giới hạn dung sai trên/dưới trực tiếp trên thiết bị để thực hiện phán định GO/±NG ngay tại trạm đo, giảm sai sót trong kiểm tra chất lượng.
Ứng dụng trong môi trường sản xuất công nghiệp
Panme Mitutoyo 293-141-40 được thiết kế cho các bộ phận QC/QA và kỹ thuật tại nhà máy cơ khí, chế tạo máy, ô tô và điện tử. Khả năng vận hành một tay nhờ thiết kế gọn nhẹ và cơ cấu núm xoay ratchet giúp thao tác nhanh, nhất quán. Thời lượng pin lên đến 4.000 giờ sử dụng liên tục (khoảng 2 năm) giảm thiểu gián đoạn sản xuất do thay pin.
Tính năng bảo mật và quản lý hiệu chuẩn
Chức năng khoá màn hình (Function Lock) ngăn thay đổi cài đặt trái phép. Cảnh báo lịch hiệu chuẩn tự động nhắc nhở người dùng khi đến kỳ kiểm định, đảm bảo thiết bị luôn duy trì độ tin cậy đo lường theo yêu cầu hệ thống quản lý chất lượng ISO.
Độ chính xác chuẩn EN ISO 3611 Class 1
EMPE ±1 µm cho dải đo 25-50 mm, đáp ứng yêu cầu kiểm soát chất lượng khắt khe trong gia công chính xác, đặc biệt các chi tiết có dung sai IT6 trở lên.
- Phạm vi đo 25-50 mm, độ phân giải 0,001 mm
- Bước ren trục đo 2 mm — đo nhanh gấp 4 lần panme tiêu chuẩn
- Chuẩn bảo vệ IP65 chống nước và bụi
- Kết nối Digimatic S1, truyền dữ liệu hai chiều
- Phán định GO/±NG, cảnh báo tốc độ tiếp cận đầu đo
- Cảnh báo lịch hiệu chuẩn và khoá chức năng bảo mật
- Màn hình LCD, chiều cao ký tự 7,5 mm, dễ đọc
- Giao hàng kèm hộp, cờ lê, pin CR2032 và chứng chỉ kiểm tra
Đặt hàng & Báo giá Panme Mitutoyo 293-141-40
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 293-141-40 |
| Thương hiệu | Mitutoyo |
| Phạm vi đo | 25–50 mm |
| Độ phân giải (Digital step) | 0,001 mm |
| Sai số cho phép tối đa (EMPE) | ±1 µm |
| Sai số biến thiên theo chiều dài (V MPE) | 1 µm |
| Cấp chính xác | EN ISO 3611 Class 1 |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Hệ đo | Metric |
| Ngõ ra dữ liệu | Digimatic S1 |
| Bề mặt đầu đo / đe | Carbide-tipped, gia công micro-lap |
| Đường kính trục đo | ø 6,35 mm |
| Bước ren trục đo | 2 mm/vòng |
| Khoá trục đo | Có |
| Lực đo | 7 - 12 N |
| Nguồn điện | Pin CR2032 × 1 |
| Tuổi thọ pin | Khoảng 2 năm (sử dụng bình thường) / khoảng 4.000 giờ (liên tục) |
| Chuẩn bảo vệ | IP65 |
| Tự tắt nguồn | Sau 20 phút không sử dụng |
| ABS / INC (INC ZERO) | Có |
| Cảnh báo pin yếu | Có |
| Khoá chức năng | Có |
| HOLD | Có |
| PRESET | Có |
| Phán định GO/±NG | Có |
| Hàm tính toán | Có (với công thức) |
| Phím tuỳ chỉnh | Có |
| Cảnh báo lịch hiệu chuẩn | Có |
| Cảnh báo tốc độ tiếp cận đầu đo | Có |
| Khối lượng | 325 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, pin CR2032, chứng chỉ kiểm tra |
Câu hỏi thường gặp
Panme Mitutoyo 293-141-40 đo nhanh hơn panme thông thường như thế nào?
Panme 293-141-40 sử dụng bước ren trục đo 2 mm/vòng xoay, gấp đôi so với bước ren tiêu chuẩn 0,5 mm. Nhờ đó, tốc độ tiến của đầu đo nhanh gấp 4 lần, giúp rút ngắn đáng kể thời gian đo trong sản xuất hàng loạt mà vẫn đảm bảo độ chính xác ±1 µm.
Chuẩn bảo vệ IP65 của panme này có ý nghĩa gì trong thực tế sản xuất?
IP65 có nghĩa là thiết bị được bảo vệ hoàn toàn trước bụi và chịu được tia nước bắn từ mọi hướng. Điều này cho phép sử dụng panme trực tiếp tại máy gia công có dầu làm mát hoặc dung dịch cắt gọt bắn toé mà không lo hư hỏng linh kiện điện tử hay sai lệch kết quả đo.
Kết nối Digimatic S1 trên panme 293-141-40 hỗ trợ những tính năng gì?
Digimatic S1 hỗ trợ giao tiếp hai chiều giữa panme và máy tính hoặc bộ thu thập dữ liệu. Người dùng có thể truyền kết quả đo sang phần mềm SPC, đồng thời cài đặt thông số giới hạn dung sai từ xa qua PC, giúp tích hợp dễ dàng vào hệ thống kiểm soát chất lượng của nhà máy.
Chức năng phán định GO/±NG trên thiết bị này hoạt động như thế nào?
Người dùng cài đặt giá trị giới hạn dung sai trên và dưới trực tiếp trên panme. Khi đo, màn hình LCD hiển thị kết quả phán định GO (đạt), +NG (vượt trên) hoặc -NG (vượt dưới) tức thì, giúp kiểm tra viên QC phân loại chi tiết nhanh mà không cần tính toán thêm.
Panme Mitutoyo 293-141-40 được giao hàng kèm những phụ kiện và giấy tờ gì?
Thiết bị được giao trong hộp đựng chính hãng, bao gồm cờ lê điều chỉnh, pin CR2032 và chứng chỉ kiểm tra xuất xưởng. Chứng chỉ kiểm tra này đáp ứng yêu cầu truy xuất nguồn gốc hiệu chuẩn theo tiêu chuẩn ISO 9001 và các hệ thống quản lý chất lượng tương đương.
