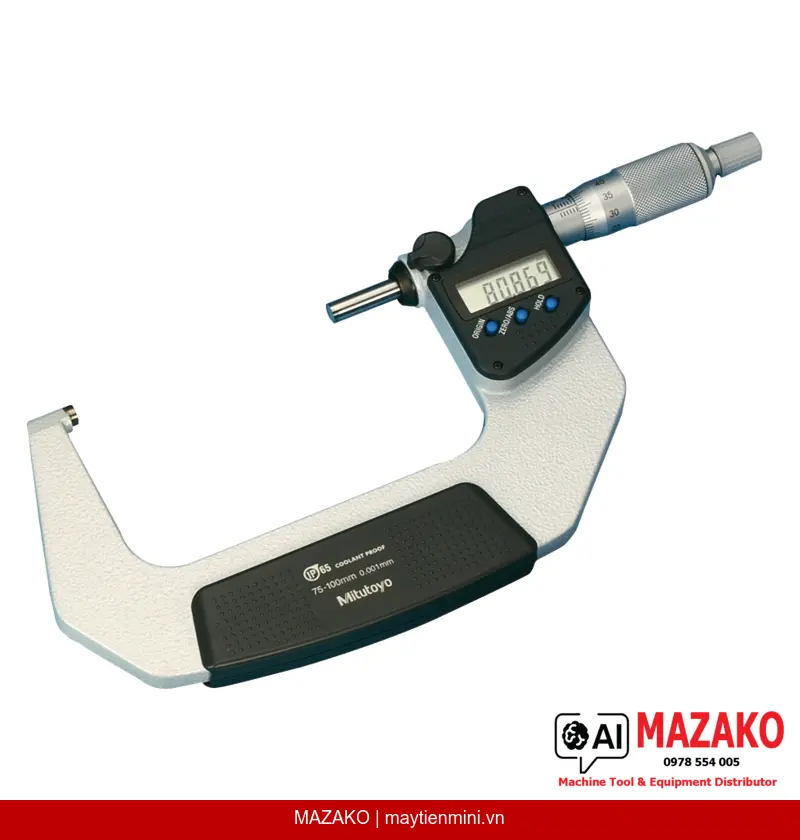

Panme Đo Ngoài Kỹ Thuật Số IP65 Mitutoyo 293-233-30 (75-100mm)
Panme đo ngoài kỹ thuật số Mitutoyo 293-233-30, phạm vi đo 75-100mm, độ phân giải 0,001mm, chống nước IP65, xuất dữ liệu Digimatic, đạt chuẩn EN ISO 3611 Class 1.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo 293-233-30 (model MDC-100MX) là giải pháp đo lường chính xác cho môi trường sản xuất có dầu cắt hoặc dung dịch làm mát. Với tiêu chuẩn bảo vệ IP65, thiết bị đảm bảo hoạt động ổn định và bền bỉ ngay cả trong điều kiện khắc nghiệt của xưởng gia công cơ khí.
Chống nước & dầu IP65

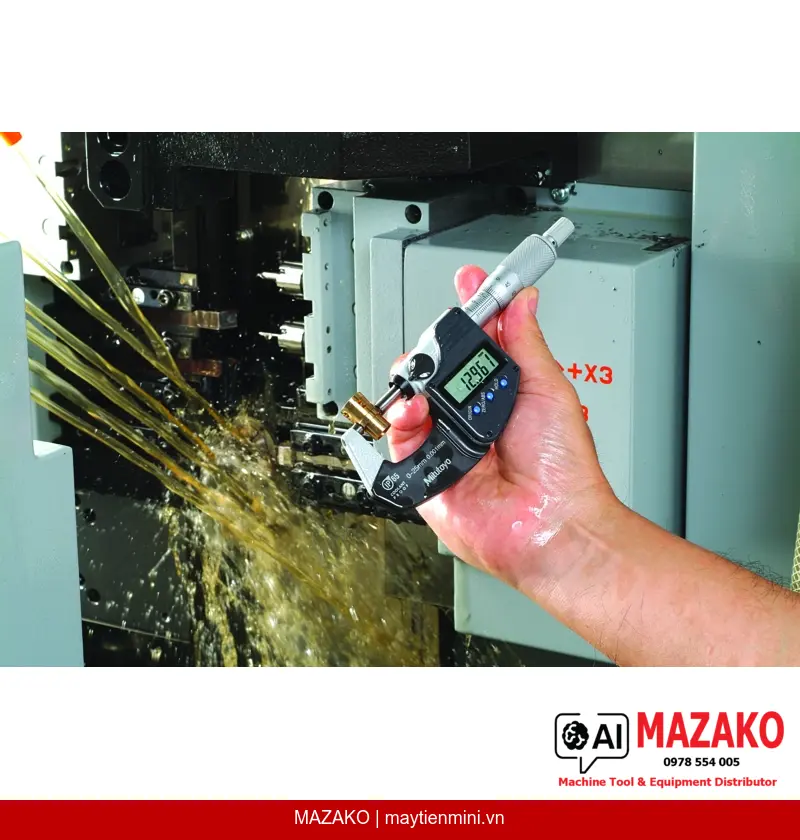

Thiết kế kín chuẩn IP65, chịu được tác động trực tiếp của dung dịch làm mát và dầu cắt — phù hợp cho môi trường gia công CNC và máy tiện.
Tấm chắn nhiệt tích hợp
Khung thước được tích hợp tấm chắn nhiệt giúp duy trì độ chính xác ổn định trong các phiên đo kéo dài, hạn chế sai số do nhiệt từ tay người dùng.
Núm xoay kiểu cóc (Ratchet Thimble)
Cơ cấu núm xoay cóc đảm bảo lực đo nhất quán từ 5 đến 10 N, giúp kết quả đo có độ lặp lại cao, phù hợp tiêu chuẩn QC nghiêm ngặt.
Xuất dữ liệu Digimatic
Hỗ trợ xuất dữ liệu Digimatic tích hợp, dễ dàng kết nối với hệ thống thu thập dữ liệu SPC, giảm thiểu sai số nhập liệu thủ công.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme 293-233-30 được thiết kế cho các bộ phận QC/QA và kỹ thuật trong ngành cơ khí chính xác, ô tô, điện tử và khuôn mẫu. Phạm vi đo 75–100 mm với độ phân giải 0,001 mm và sai số cho phép tối đa ±2 µm đáp ứng yêu cầu kiểm tra dung sai chặt chẽ theo bản vẽ kỹ thuật.
Thiết kế tối ưu cho môi trường sản xuất
Mặt đo được làm từ hợp kim carbide với bề mặt micro-lap, đảm bảo độ bền và độ phẳng bề mặt tiếp xúc lâu dài. Đầu đo có đường kính ø6,35 mm với bước ren 0,5 mm. Vạch chia trên núm xoay và thân thước được xử lý hoàn thiện satin chrome, dễ đọc trong điều kiện ánh sáng kém.
Tiêu chuẩn độ chính xác EN ISO 3611 Class 1
Thiết bị đạt chuẩn EN ISO 3611 Class 1 — tiêu chuẩn quốc tế cho panme đo ngoài — với sai số chiều dài (Variation V MPE) không vượt quá 2 µm, đảm bảo truy xuất nguồn gốc đo lường đầy đủ cho hệ thống quản lý chất lượng ISO 9001.
- Phạm vi đo 75–100 mm, độ phân giải 0,001 mm
- Chống nước và dầu chuẩn IP65
- Màn hình LCD chiều cao ký tự 7,5 mm, dễ đọc
- Tự động tắt sau 20 phút không sử dụng, cảnh báo pin yếu
- Chức năng ABS/INC, HOLD, khóa chức năng (Function Lock), PRESET
- Pin SR-44, tuổi thọ khoảng 2,4 năm
- Kèm hộp đựng, cờ lê, pin SR-44 và chuẩn kiểm tra (setting standard)
Nhận báo giá Panme Mitutoyo 293-233-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MDC-100MX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép tối đa (E MPE) | ±2 µm |
| Biến động chiều dài (V MPE) | 2 µm |
| Tiêu chuẩn | EN ISO 3611 Class 1 |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Hợp kim carbide, bề mặt micro-lap |
| Đầu đo / Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Digimatic (Có) |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm (mẫu ≤100 mm); 1,2 năm (mẫu >100 mm) |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| 2 x PRESET (trên 100 mm) | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, pin SR-44, chuẩn kiểm tra |
| Khối lượng | 625 g |
Câu hỏi thường gặp
Panme Mitutoyo 293-233-30 có phạm vi đo bao nhiêu và phù hợp với ứng dụng nào?
Thiết bị có phạm vi đo 75–100 mm với độ phân giải 0,001 mm và sai số tối đa ±2 µm. Phù hợp kiểm tra chi tiết cơ khí chính xác, khuôn mẫu, linh kiện ô tô và điện tử yêu cầu dung sai chặt trong môi trường có dầu hoặc dung dịch làm mát.
Chuẩn IP65 trên panme 293-233-30 có nghĩa là gì trong thực tế sản xuất?
IP65 có nghĩa là thiết bị được bảo vệ hoàn toàn trước bụi (cấp 6) và chịu được tia nước phun trực tiếp từ mọi hướng (cấp 5). Trong thực tế, panme hoạt động an toàn khi tiếp xúc với dung dịch làm mát CNC và dầu cắt thông thường mà không ảnh hưởng đến độ chính xác.
Chức năng xuất dữ liệu Digimatic hoạt động như thế nào?
Panme tích hợp cổng xuất dữ liệu Digimatic chuẩn Mitutoyo, có thể kết nối trực tiếp với bộ thu thập dữ liệu U-WAVE hoặc hộp giao tiếp Digimatic để truyền dữ liệu sang phần mềm SPC. Điều này giúp ghi nhận kết quả đo tự động, giảm sai số nhập liệu thủ công trong kiểm soát chất lượng.
Tấm chắn nhiệt (heat shield) trên khung thước có tác dụng gì?
Nhiệt từ tay người dùng truyền sang khung thước có thể gây giãn nở nhiệt làm sai số đo. Tấm chắn nhiệt cách ly phần khung kim loại với tay cầm, giúp duy trì nhiệt độ khung ổn định trong suốt phiên đo, đặc biệt hữu ích khi cần đo liên tục nhiều chi tiết trong ca sản xuất.
Panme 293-233-30 đi kèm những phụ kiện gì và cần thay pin như thế nào?
Thiết bị được cung cấp kèm hộp đựng, cờ lê chỉnh, pin SR-44 và chuẩn kiểm tra (setting standard). Pin SR-44 có tuổi thọ khoảng 2,4 năm với điều kiện sử dụng thông thường. Thiết bị có đèn cảnh báo pin yếu để nhắc nhở thay pin kịp thời, tránh gián đoạn quá trình kiểm tra.
