Panme Đo Ngoài Kỹ Thuật Số Đầu Nhọn IP65 Mitutoyo 342-363-30
Panme đo ngoài kỹ thuật số Mitutoyo 342-363-30, phạm vi đo 2–3 inch, đầu đo nhọn góc 30°, chống nước IP65, độ phân giải 0,00005 inch, phù hợp đo rãnh và bậc cạnh khó tiếp cận.
Mô tả sản phẩm

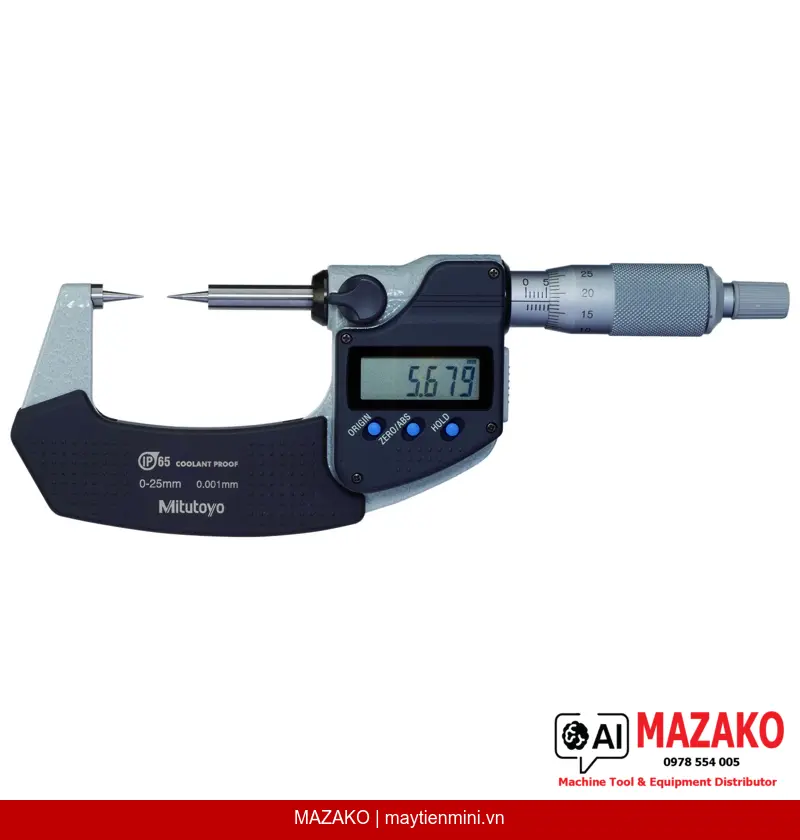

Panme đo ngoài kỹ thuật số đầu nhọn Mitutoyo 342-363-30 thuộc dòng Digimatic Point Micrometer, được thiết kế chuyên dụng cho các ứng dụng đo rãnh, bậc thang và các vị trí khó tiếp cận trên chi tiết gia công. Đầu đo và đe dạng nhọn góc 30° với bán kính tiếp xúc 0,3 mm cho phép định vị chính xác tại những điểm đo nhỏ mà panme thông thường không thể tiếp cận được.
Đầu Đo Nhọn Góc 30°
Đầu đo và đe làm từ hợp kim carbide, góc mũi 30°, bán kính tiếp xúc 0,3 mm — cho phép đo chính xác trong rãnh hẹp, bậc và các biên dạng phức tạp mà panme tiêu chuẩn không thể thực hiện được.
Kháng Nước IP65
Cấu trúc kín IP65 bảo vệ thiết bị khỏi dầu cắt, dung dịch làm mát và bụi kim loại trong môi trường sản xuất công nghiệp, đảm bảo độ tin cậy và tuổi thọ lâu dài.
Độ Phân Giải Cao
Độ phân giải 0,00005 inch / 0,001 mm, hiển thị LCD chiều cao ký tự 7,5 mm rõ ràng. Sai số cho phép tối đa (MPE) ±0,0001 inch đảm bảo kết quả đo đáng tin cậy trong kiểm tra chất lượng.
Xuất Dữ Liệu & Tích Hợp Hệ Thống
Hỗ trợ xuất dữ liệu đo trực tiếp, tương thích với hệ thống thu thập dữ liệu SPC. Tích hợp chức năng ABS/INC, HOLD, khóa chức năng và tự động tắt sau 20 phút không sử dụng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 342-363-30 được thiết kế để giải quyết các bài toán đo lường mà panme đo ngoài thông thường không đáp ứng được. Đầu đo nhọn dạng điểm cho phép tiếp cận đáy rãnh then, rãnh chữ V, bậc cạnh và các chi tiết có profile phức tạp. Phạm vi đo 2–3 inch phù hợp với nhiều loại chi tiết cơ khí trong ngành ô tô, khuôn mẫu và gia công chính xác.
Độ Bền Và Vận Hành Thực Tế
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18 mm mang lại cảm giác vận hành chắc tay. Trục đo đường kính 6,35 mm với bước ren 0,5 mm và cơ cấu khóa trục đảm bảo kết quả đo ổn định. Pin SR-44 cung cấp thời gian sử dụng khoảng 2,4 năm, giảm thiểu gián đoạn trong sản xuất.
Bộ Sản Phẩm Đầy Đủ Khi Xuất Xưởng
Panme 342-363-30 được cung cấp kèm hộp đựng, cờ lê, chuẩn cài đặt (setting standard) và 1 viên pin SR-44 — sẵn sàng sử dụng ngay không cần mua thêm phụ kiện.
- Phạm vi đo 2–3 inch, chuyển đổi linh hoạt inch/metric
- Đầu đo carbide nhọn góc 30°, bán kính điểm tiếp xúc 0,3 mm
- Độ phân giải 0,00005 inch / 0,001 mm, MPE ±0,0001 inch
- Chuẩn kháng nước và bụi IP65, phù hợp môi trường gia công ướt
- Xuất dữ liệu số, hỗ trợ tích hợp hệ thống SPC
- Chức năng ABS/INC, HOLD, khóa chức năng, cảnh báo pin yếu
- Khối lượng 625 g, cân bằng tay cầm tốt cho sử dụng liên tục
Tư Vấn & Báo Giá Panme Mitutoyo 342-363-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 2–3 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,0001 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Đầu đo và đe carbide dạng nhọn, bán kính điểm tiếp xúc 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3 – 8 N |
| Nguồn điện | 1 pin SR-44 |
| Thời gian sử dụng pin | Khoảng 2,4 năm |
| Chức năng ABS / INC | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Chức năng HOLD | Có |
| Kèm theo | Hộp đựng, cờ lê, chuẩn cài đặt, 1 pin SR-44 |
| Khối lượng | 625 g |
Câu hỏi thường gặp
Panme Mitutoyo 342-363-30 phù hợp đo những chi tiết nào?
Panme 342-363-30 được thiết kế chuyên dụng để đo các rãnh hẹp, bậc thang, rãnh then và các vị trí khó tiếp cận mà panme đầu phẳng thông thường không thể đặt vào được. Đầu đo nhọn góc 30° với bán kính tiếp xúc 0,3 mm cho phép định vị chính xác tại điểm đo nhỏ trên chi tiết gia công cơ khí, khuôn mẫu và linh kiện ô tô.
Chuẩn IP65 trên panme này có nghĩa là gì trong môi trường sản xuất?
IP65 có nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi (cấp 6) và chống tia nước phun từ mọi hướng (cấp 5). Trong thực tế sản xuất, panme 342-363-30 có thể sử dụng tiếp xúc với dầu cắt, dung dịch làm mát và bụi kim loại mà không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.
Làm thế nào để kết nối panme 342-363-30 với hệ thống thu thập dữ liệu SPC?
Panme 342-363-30 được trang bị cổng xuất dữ liệu số tương thích với hệ thống Digimatic của Mitutoyo. Bạn có thể kết nối với bộ thu thập dữ liệu (data collector) hoặc phần mềm SPC thông qua cáp dữ liệu Mitutoyo hoặc bộ chuyển đổi không dây USB. Liên hệ MAZAKO để được tư vấn giải pháp kết nối phù hợp với hệ thống hiện tại của nhà máy.
Chuẩn cài đặt (setting standard) đi kèm dùng để làm gì?
Chuẩn cài đặt (setting standard) là thanh chuẩn có kích thước chứng nhận, dùng để hiệu chỉnh điểm 0 của panme tại vị trí đo 2 inch trước khi sử dụng. Đây là bước bắt buộc để đảm bảo kết quả đo đáp ứng sai số cho phép MPE ±0,0001 inch theo tiêu chuẩn. Việc hiệu chỉnh nên thực hiện mỗi khi bắt đầu ca đo hoặc sau khi thay đổi nhiệt độ môi trường đáng kể.
Thời gian sử dụng pin 2,4 năm được tính trong điều kiện nào?
Thời gian sử dụng pin khoảng 2,4 năm được Mitutoyo tính dựa trên điều kiện sử dụng tiêu chuẩn với chức năng tự động tắt sau 20 phút không hoạt động được bật. Trong môi trường sử dụng liên tục hoặc tắt chức năng tự động tắt nguồn, thời gian thực tế sẽ ngắn hơn. Thiết bị có chức năng cảnh báo pin yếu giúp người dùng thay pin kịp thời trước khi ảnh hưởng đến phép đo.
