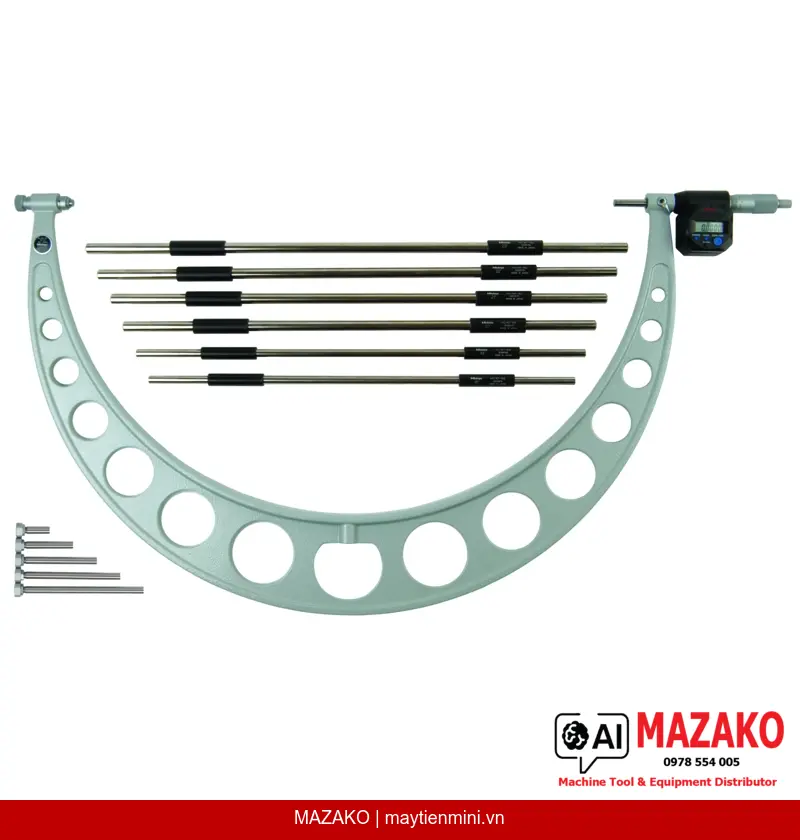

Panme Đo Ngoài Kỹ Thuật Số Đầu Đo Thay Thế Mitutoyo 340-721 (18–24″)
Panme đo ngoài kỹ thuật số Mitutoyo 340-721, phạm vi đo 18–24 inch, đầu đo thay thế được, xuất dữ liệu Digimatic, độ phân giải 0,0001 inch / 0,001 mm.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số Mitutoyo 340-721 được trang bị hệ thống đầu đo (đe) thay thế nhanh, cho phép một thiết bị duy nhất bao phủ toàn bộ phạm vi đo từ 18 đến 24 inch. Sản phẩm đạt tiêu chuẩn độ chính xác công nghiệp cao cấp, phù hợp cho bộ phận QC/QA và kỹ thuật trong các nhà máy cơ khí chính xác, chế tạo máy và gia công kim loại.
Đầu đo thay thế linh hoạt
Bộ 6 đầu đo (đe) thay thế đi kèm cho phép mở rộng phạm vi đo liên tục từ 18 đến 24 inch chỉ với một thân panme duy nhất, tiết kiệm chi phí đầu tư thiết bị.
Độ lặp lại cao nhờ cơ cấu hãm ratchet
Cơ cấu hãm ratchet tích hợp đảm bảo lực đo ổn định từ 10 đến 15 N trong mọi lần đo, loại bỏ sai số do thao tác của người dùng và đảm bảo độ lặp lại chính xác.

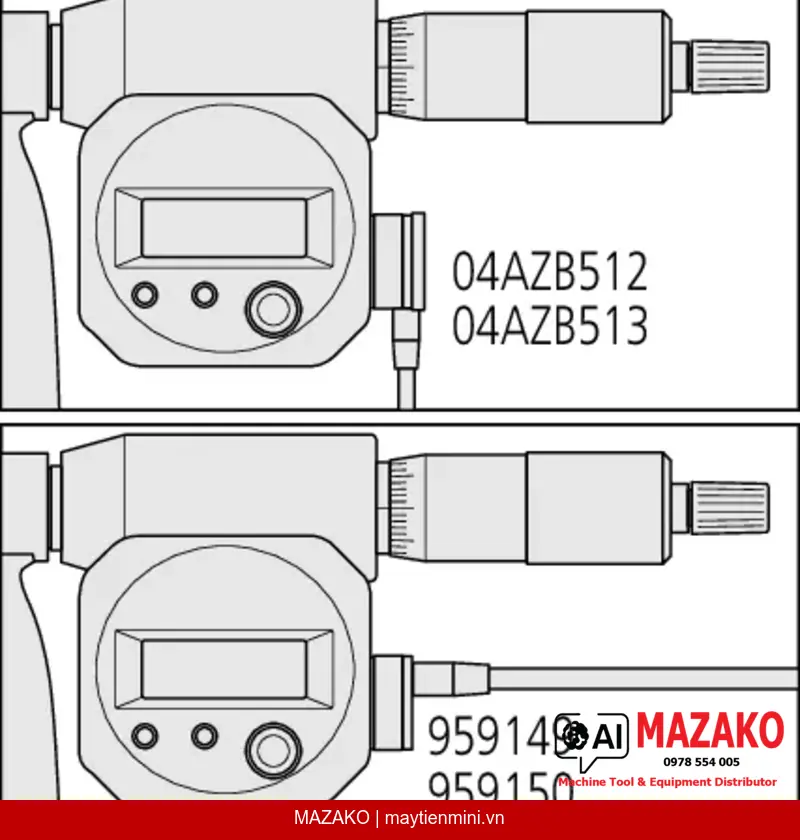

Xuất dữ liệu Digimatic
Cổng xuất dữ liệu Digimatic tương thích với hệ thống thu thập dữ liệu SPC của Mitutoyo, hỗ trợ tích hợp vào quy trình kiểm soát chất lượng số hóa tại dây chuyền sản xuất.
Bề mặt đo carbide chính xác
Đầu đo (trục đo) và đe được gia công carbide tipped với bề mặt micro-lap finish, đảm bảo độ bền cao và duy trì độ chính xác đo lâu dài trong môi trường sản xuất khắc nghiệt.
Thiết kế cho ứng dụng đo kiểm chi tiết lớn
Mitutoyo 340-721 được thiết kế chuyên biệt để đo các chi tiết có kích thước lớn trong khoảng 18–24 inch (tương đương khoảng 457–609 mm). Núm xoay và thân thước có bề mặt satin chrome chống lóa, đường kính núm xoay 21 mm giúp thao tác dễ dàng. Màn hình LCD với chiều cao ký tự 7,5 mm hiển thị rõ ràng ngay cả trong điều kiện ánh sáng yếu tại xưởng sản xuất.
Tính năng kỹ thuật số toàn diện
Thiết bị hỗ trợ chuyển đổi đơn vị Inch/Metric, chức năng ABS/INC, ZERO tại vị trí bất kỳ, HOLD giữ giá trị đo, 2 vị trí PRESET, khóa chức năng, cảnh báo pin yếu và tự động tắt nguồn sau 20 phút không sử dụng. Nguồn điện sử dụng pin SR-44, tuổi thọ pin lên đến khoảng 2,4 năm (cho model ≤300 mm).
Bộ tiêu chuẩn đặt điều chỉnh đi kèm
Sản phẩm được cung cấp đầy đủ gồm: hộp đựng, cờ lê chuyên dụng, 6 chuẩn đặt điều chỉnh (18, 19, 20, 21, 22, 23 inch), 6 đầu đo thay thế và 2 viên pin SR-44 — sẵn sàng sử dụng ngay khi nhận hàng.
- Phạm vi đo rộng 18–24 inch chỉ với một thiết bị nhờ đầu đo thay thế
- Độ chính xác MPE ±0,00048 inch, đáp ứng tiêu chuẩn kiểm tra chính xác cao
- Xuất dữ liệu Digimatic tích hợp vào hệ thống SPC dễ dàng
- Cơ cấu hãm ratchet đảm bảo độ lặp lại đo lường nhất quán
- Bề mặt đo carbide, độ bền cao trong môi trường sản xuất liên tục
- Màn hình LCD rõ ràng, hỗ trợ đơn vị Inch và Metric
Tư vấn & Báo giá Mitutoyo 340-721
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Đơn vị đo | Inch / Metric |
| Phạm vi đo | 18–24 inch |
| Độ phân giải | 0,0001 inch / 0,001 mm |
| Sai số cho phép lớn nhất (MPE) | ±0,00048 inch |
| Biến thiên chiều dài V MPE | 0,00036 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Carbide tipped, micro-lap finish (trục đo); thép cứng (đe) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay & thân thước | Satin chrome finish, ø21 mm |
| Xuất dữ liệu | Digimatic (có) |
| Lực đo | 10–15 N |
| Nguồn điện | Pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm (model ≤300 mm) / 1,8 năm (model >300 mm) |
| Chuẩn đặt điều chỉnh đi kèm | 6 cái (18, 19, 20, 21, 22, 23 inch) |
| Số đầu đo thay thế | 6 đầu đo |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Chức năng HOLD | Có |
| Chức năng PRESET | 2 vị trí |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đặt điều chỉnh, 6 đầu đo, 2 pin SR-44 |
| Khối lượng | 5,7 kg |
Câu hỏi thường gặp
Mitutoyo 340-721 có thể đo phạm vi nào và sử dụng bao nhiêu đầu đo thay thế?
Panme Mitutoyo 340-721 có phạm vi đo từ 18 đến 24 inch. Bộ sản phẩm đi kèm 6 đầu đo (đe) thay thế, mỗi đầu đo tương ứng một khoảng đo 1 inch, cho phép một thân panme duy nhất bao phủ toàn bộ dải đo mà không cần mua thêm thiết bị.
Độ chính xác của Mitutoyo 340-721 là bao nhiêu?
Sai số cho phép lớn nhất (MPE) của thiết bị là ±0,00048 inch, với biến thiên chiều dài V MPE là 0,00036 inch. Độ phân giải đạt 0,0001 inch (tương đương 0,001 mm), đáp ứng yêu cầu kiểm tra chính xác cao trong gia công cơ khí.
Cơ cấu hãm ratchet trên Mitutoyo 340-721 có tác dụng gì?
Cơ cấu hãm ratchet đảm bảo lực đo luôn ổn định trong khoảng 10–15 N mỗi lần đo, bất kể lực tay của người vận hành. Điều này loại bỏ sai số do đo tay và đảm bảo độ lặp lại (repeatability) cao trong quá trình kiểm tra hàng loạt.
Chức năng xuất dữ liệu Digimatic trên 340-721 hoạt động như thế nào?
Cổng Digimatic tương thích với hệ thống thu thập dữ liệu SPC và các thiết bị ngoại vi của Mitutoyo như bộ thu thập dữ liệu, máy tính hoặc phần mềm quản lý chất lượng. Người dùng có thể truyền trực tiếp giá trị đo vào hệ thống mà không cần nhập tay, giảm thiểu sai số ghi chép.
Cần chuẩn bị gì trước khi sử dụng Mitutoyo 340-721 lần đầu?
Thiết bị được cung cấp đầy đủ hộp đựng, cờ lê chuyên dụng, 6 chuẩn đặt điều chỉnh (18–23 inch), 6 đầu đo thay thế và 2 viên pin SR-44. Trước khi đo, cần lắp đúng đầu đo tương ứng phạm vi cần dùng và thực hiện hiệu chỉnh bằng chuẩn đặt điều chỉnh đi kèm để đảm bảo độ chính xác.
