Panme Đo Ngoài Kỹ Thuật Số 3 Rãnh V-Anvil Mitutoyo 314-353-30
Panme kỹ thuật số Mitutoyo 314-353-30 chuyên đo đường kính ngoài dụng cụ cắt 3 rãnh như mũi ta-rô, dao phay ngón. Phạm vi đo 1–1,6 inch, độ phân giải 0,00005 inch / 0,001 mm.
Mô tả sản phẩm

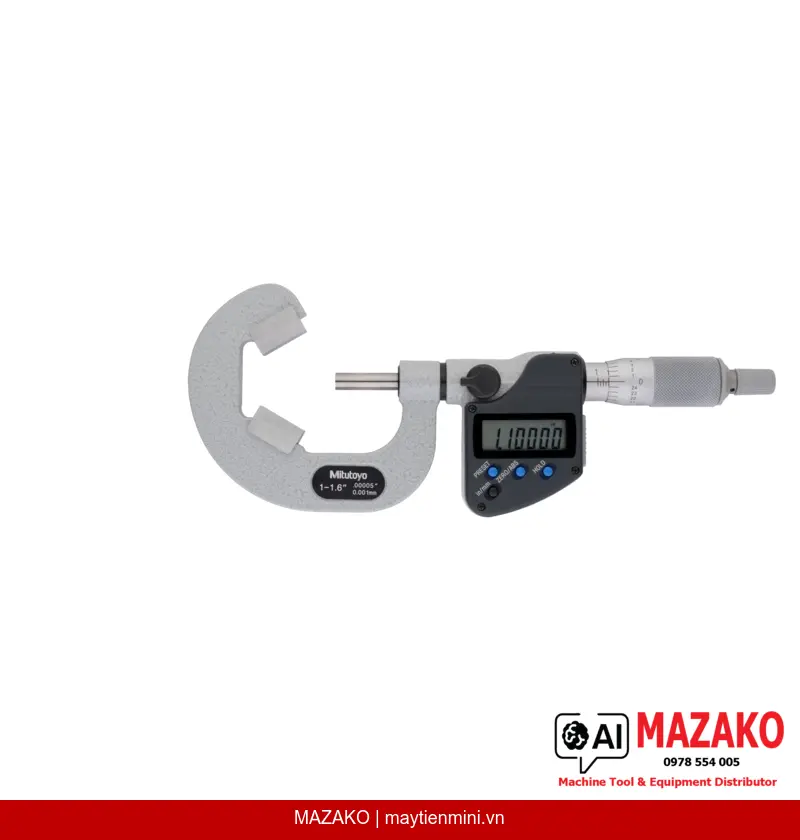

Panme đo ngoài kỹ thuật số 3 rãnh V-Anvil Mitutoyo 314-353-30 (Digimatic V-Anvil Micrometer) được thiết kế chuyên dụng để đo đường kính ngoài của các dụng cụ cắt có 3 rãnh như mũi ta-rô, dao doa và dao phay ngón. Đây là giải pháp đo lường chính xác, đáng tin cậy cho bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp.
Chuyên đo dụng cụ cắt 3 rãnh
Đe V-Anvil với góc lăng kính 60° giúp định vị chính xác trên mũi ta-rô, dao doa và dao phay ngón có 3 rãnh, đảm bảo kết quả đo ổn định và lặp lại.
Độ phân giải cao, hiển thị LCD rõ ràng
Độ phân giải 0,00005 inch / 0,001 mm cùng màn hình LCD chiều cao ký tự 7,5 mm cho phép đọc số liệu nhanh chóng ngay cả trong điều kiện ánh sáng hạn chế.
Xuất dữ liệu trực tiếp
Tích hợp cổng xuất dữ liệu (Data Output) giúp kết nối với hệ thống SPC hoặc máy tính để thu thập và phân tích dữ liệu đo lường tự động, hỗ trợ quản lý chất lượng hiệu quả.
Thiết kế tiện dụng, tiết kiệm pin
Chức năng tự động tắt nguồn sau 20 phút không sử dụng và thời lượng pin lên đến khoảng 2,4 năm giúp tiết kiệm chi phí vận hành trong sản xuất liên tục.
Ứng dụng trong đo lường dụng cụ cắt
Panme Mitutoyo 314-353-30 được ứng dụng phổ biến trong kiểm tra kích thước dụng cụ cắt tại các nhà máy cơ khí, gia công kim loại và sản xuất linh kiện chính xác. Thiết bị đo đường kính ngoài của mũi ta-rô, dao doa và dao phay ngón (3 rãnh) với sai số cho phép tối đa ±0,00025 inch, đáp ứng tiêu chuẩn kiểm soát chất lượng nghiêm ngặt.
Phương pháp đo đường kính chân ren mũi ta-rô
Với phiên bản đe có rãnh giữa (groove), thiết bị hỗ trợ đo đường kính chân ren (pitch diameter) của mũi ta-rô theo phương pháp đơn dây (single-wire method), mở rộng khả năng kiểm tra trong phòng đo lường và trực tiếp tại xưởng sản xuất.

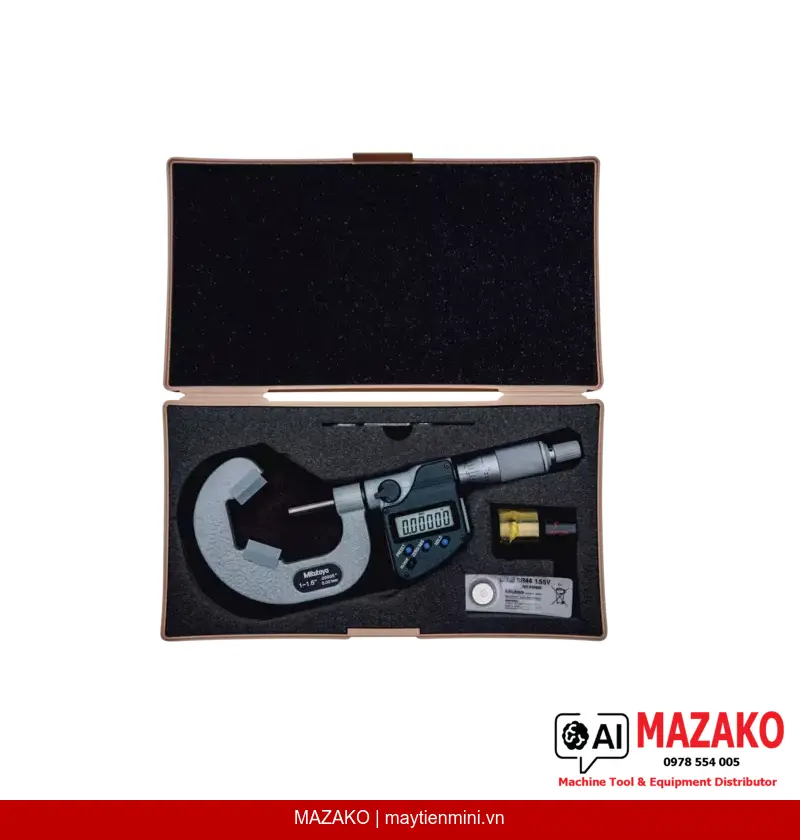

Bộ giao hàng đầy đủ — Sẵn sàng sử dụng ngay
Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh ø1 inch (167-339) và 1 viên pin SR44, giúp kỹ thuật viên triển khai đo lường ngay mà không cần chuẩn bị thêm phụ kiện.
- Phạm vi đo: 1–1,6 inch, phù hợp dụng cụ cắt cỡ vừa
- Độ phân giải: 0,00005 inch / 0,001 mm — độ chính xác cao cấp
- Sai số cho phép MPE: ±0,00025 inch
- Góc lăng kính đe: 60° — tiêu chuẩn đo dụng cụ 3 rãnh
- Lực đo: 5–10 N — ổn định, không biến dạng chi tiết mỏng
- Chức năng: ABS/INC, HOLD, PRESET x2, khóa trục đo, cảnh báo pin yếu
- Xuất dữ liệu: Có — tích hợp hệ thống SPC dễ dàng
Tư vấn & Báo giá Panme Mitutoyo 314-353-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 1–1,6 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,00025 inch |
| Kiểu đe | Không có rãnh (Without groove) |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Góc lăng kính mặt đo | 60° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 2,4 năm |
| Chuẩn hiệu chỉnh | 167-339, ø1 inch |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| PRESET | 2 vị trí |
| Bộ giao hàng | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh, 1 pin SR44 |
| Khối lượng | 465 g |
Câu hỏi thường gặp
Panme Mitutoyo 314-353-30 dùng để đo loại dụng cụ nào?
Thiết bị được thiết kế chuyên dụng để đo đường kính ngoài của các dụng cụ cắt có 3 rãnh, bao gồm mũi ta-rô, dao doa và dao phay ngón. Đe V-Anvil với góc lăng kính 60° giúp định vị chính xác trên các chi tiết này, đảm bảo kết quả đo ổn định và có độ lặp lại cao.
Độ chính xác của Panme 314-353-30 là bao nhiêu?
Sai số cho phép tối đa (MPE) của thiết bị là ±0,00025 inch. Độ phân giải đạt 0,00005 inch (tương đương 0,001 mm), đáp ứng yêu cầu kiểm soát chất lượng chặt chẽ trong gia công cơ khí chính xác và sản xuất linh kiện.
Thiết bị có hỗ trợ xuất dữ liệu để tích hợp hệ thống SPC không?
Có. Panme Mitutoyo 314-353-30 được trang bị cổng xuất dữ liệu (Data Output), cho phép kết nối với phần mềm SPC hoặc máy tính để thu thập và phân tích dữ liệu đo lường tự động. Đây là tính năng quan trọng cho các nhà máy áp dụng hệ thống quản lý chất lượng hiện đại.
Cần chuẩn bị gì trước khi sử dụng Panme 314-353-30?
Sản phẩm được giao kèm đầy đủ hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh ø1 inch (mã 167-339) và 1 viên pin SR44, sẵn sàng sử dụng ngay sau khi nhận hàng. Trước khi đo, cần thực hiện hiệu chỉnh bằng chuẩn đi kèm theo hướng dẫn của Mitutoyo để đảm bảo độ chính xác.
Thời lượng pin và cách bảo quản thiết bị như thế nào?
Thiết bị sử dụng pin SR-44 với thời lượng khoảng 2,4 năm trong điều kiện sử dụng bình thường. Chức năng tự động tắt nguồn sau 20 phút không sử dụng và cảnh báo pin yếu giúp kéo dài tuổi thọ pin. Nên bảo quản thiết bị trong hộp đi kèm, tránh va đập và môi trường ẩm ướt.
