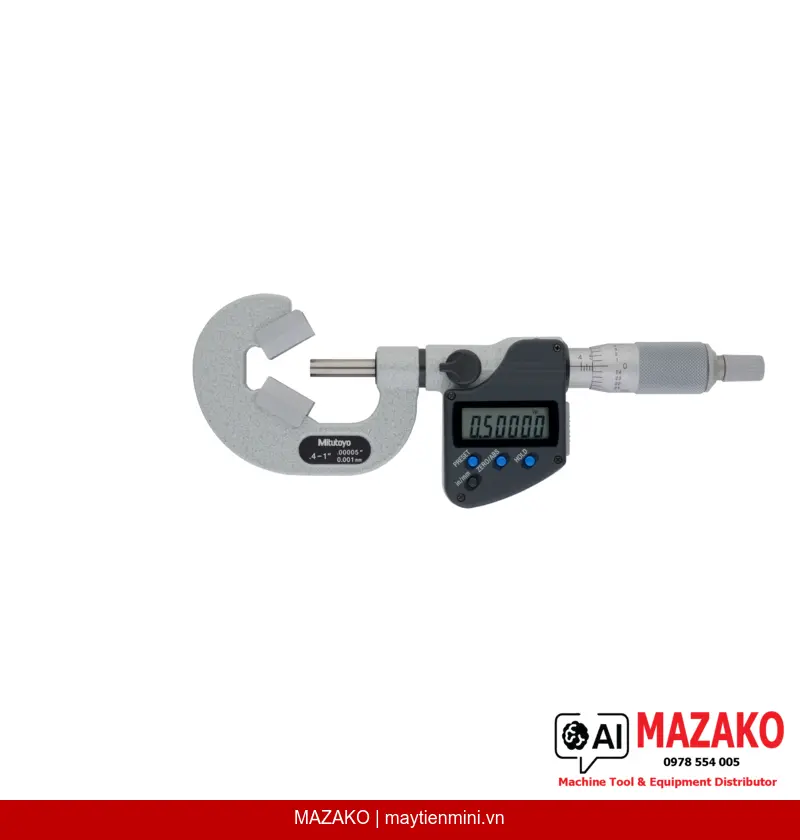

Panme Đo Ngoài Kỹ Thuật Số 3 Rãnh V-Anvil Mitutoyo 314-352-30
Panme đo ngoài kỹ thuật số Mitutoyo 314-352-30, phạm vi đo 0,4–1 inch, đo đường kính ngoài dụng cụ cắt 3 rãnh như tap, reamer, dao phay ngón. Độ chính xác ±0,0002 inch.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số 3 rãnh V-Anvil Mitutoyo 314-352-30 là giải pháp đo lường chuyên dụng cho dụng cụ cắt gọt có 3 rãnh như mũi tap, reamer và dao phay ngón. Thiết bị thuộc dòng Digimatic của Mitutoyo, tích hợp màn hình LCD kỹ thuật số, bộ xuất dữ liệu và nhiều tính năng hỗ trợ kiểm soát chất lượng trong môi trường sản xuất công nghiệp.
Đo dụng cụ cắt 3 rãnh
Thiết kế đe chữ V (V-Anvil) với góc lăng kính 60° cho phép đo chính xác đường kính ngoài của dụng cụ cắt có 3 rãnh như mũi tap, reamer và dao phay ngón.
Đo đường kính pitch mũi tap
Đe V-Anvil có rãnh trung tâm hỗ trợ đo đường kính pitch của mũi tap theo phương pháp đơn dây (single-wire method), đáp ứng yêu cầu kiểm tra ren chính xác cao.
Hiển thị kỹ thuật số Digimatic
Màn hình LCD với chiều cao ký tự 7,5 mm, bước số 0,00005 inch / 0,001 mm. Hỗ trợ chế độ ABS/INC, HOLD, PRESET và xuất dữ liệu ra thiết bị ngoại vi.
Tiện lợi vận hành liên tục
Nguồn pin SR-44 với thời lượng khoảng 2,4 năm, tự động tắt sau 20 phút không sử dụng, cảnh báo pin yếu và khóa chức năng giúp vận hành ổn định trong môi trường sản xuất.
Ứng dụng trong kiểm soát chất lượng sản xuất
Panme 314-352-30 được thiết kế đặc biệt cho bộ phận QC/QA cần kiểm tra kích thước dụng cụ cắt gọt trước và sau gia công. Với phạm vi đo 0,4–1 inch và độ chính xác ±0,0002 inch, thiết bị đáp ứng yêu cầu kiểm tra nghiêm ngặt trong ngành cơ khí chính xác, gia công khuôn mẫu và sản xuất linh kiện.
Kết cấu cơ khí chắc chắn
Đầu đo / trục đo đường kính ø6,35 mm với bước vít 0,75 mm, có khóa trục đo. Núm xoay và thân thước hoàn thiện bề mặt satin chrome, đường kính ø18 mm, đảm bảo cầm nắm chắc tay và đọc số thuận tiện. Khối lượng 410 g phù hợp sử dụng tay trong thời gian dài.
Bộ chuẩn đi kèm — sẵn sàng đo ngay
Thiết bị được cung cấp đầy đủ hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard ø0,4 inch, mã 167-338) và 1 viên pin SR-44, đảm bảo đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
- Phạm vi đo: 0,4–1 inch, hiển thị cả inch lẫn metric
- Độ chính xác MPE: ±0,0002 inch
- Đe V-Anvil góc lăng kính 60°, có rãnh trung tâm đo đường kính pitch tap
- Xuất dữ liệu kỹ thuật số (Data output) tương thích hệ thống SPC
- Tính năng ABS/INC, HOLD, 2x PRESET, khóa chức năng
- Tự động tắt nguồn sau 20 phút, cảnh báo pin yếu
- Lực đo: 5–10 N, đảm bảo tiếp xúc ổn định
Tư vấn & Báo giá Mitutoyo 314-352-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 0,4–1 inch |
| Bước số (Digital step) | 0,00005 inch / 0,001 mm |
| Độ chính xác MPE | ±0,0002 inch |
| Đe (Anvil) | V-Anvil, có rãnh trung tâm |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo (Measuring face) | Góc lăng kính 60° |
| Đầu đo / Trục đo | Có khóa trục đo, ø6,35 mm, bước vít 0,75 mm |
| Núm xoay & Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 2,4 năm |
| Chuẩn hiệu chỉnh | 167-338, ø0,4 inch |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| PRESET | 2x PRESET |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh, 1 pin SR-44 |
| Khối lượng | 410 g |
Câu hỏi thường gặp
Panme Mitutoyo 314-352-30 dùng để đo loại dụng cụ nào?
Thiết bị được thiết kế để đo đường kính ngoài của các dụng cụ cắt gọt có 3 rãnh như mũi tap, reamer và dao phay ngón. Đe V-Anvil góc 60° ôm chính xác 3 lưỡi cắt, cho kết quả đo ổn định và đáng tin cậy.
Rãnh trung tâm trên đe V-Anvil có tác dụng gì?
Rãnh trung tâm trên đe V-Anvil cho phép đo đường kính pitch của mũi tap theo phương pháp đơn dây (single-wire method). Đây là phương pháp tiêu chuẩn để kiểm tra độ chính xác ren mũi tap trong sản xuất cơ khí.
Thiết bị có hỗ trợ xuất dữ liệu cho hệ thống SPC không?
Có. Panme 314-352-30 tích hợp cổng xuất dữ liệu kỹ thuật số Digimatic tương thích với các thiết bị thu thập dữ liệu và phần mềm SPC của Mitutoyo. Tính năng này hỗ trợ ghi nhận và phân tích dữ liệu đo lường theo thời gian thực trong dây chuyền sản xuất.
Chuẩn hiệu chỉnh đi kèm có phù hợp để hiệu chỉnh thiết bị không?
Có. Bộ sản phẩm bao gồm chuẩn hiệu chỉnh (setting standard) mã 167-338 đường kính ø0,4 inch chuyên dụng cho dòng V-Anvil. Người dùng có thể thực hiện hiệu chỉnh zero trực tiếp tại xưởng mà không cần gửi phòng lab.
Panme 314-352-30 hiển thị được cả inch và mm không?
Có. Thiết bị hỗ trợ chuyển đổi giữa hệ inch và metric với bước số 0,00005 inch hoặc 0,001 mm. Người vận hành có thể chuyển đổi đơn vị trực tiếp trên thiết bị tùy theo yêu cầu bản vẽ kỹ thuật.
