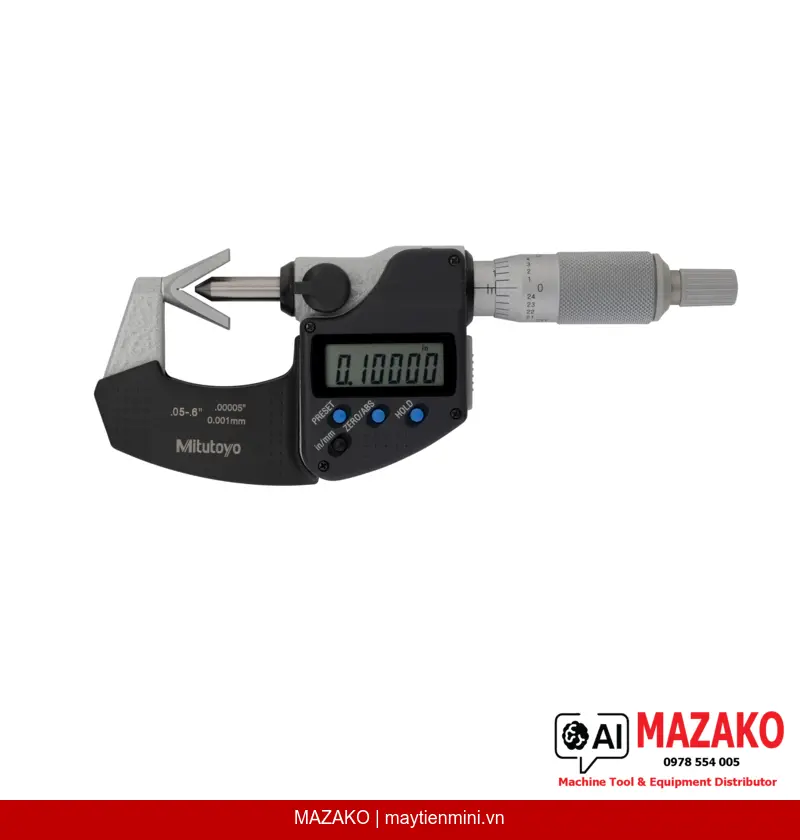

Panme Đo Ngoài Kỹ Thuật Số 3 Rãnh V-Anvil Mitutoyo 314-351-30
Panme đo ngoài kỹ thuật số 3 rãnh Mitutoyo 314-351-30, phạm vi đo 0,05–0,6", độ phân giải 0,00005"/0,001 mm, đo dao cắt, tarô, doa lỗ 3 rãnh chính xác.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số 3 rãnh V-Anvil Mitutoyo 314-351-30 là giải pháp đo lường chuyên dụng dành cho các dụng cụ cắt gọt 3 rãnh như tarô, mũi doa và dao phay ngón. Thiết bị tích hợp đe dạng chữ V với rãnh trung tâm, cho phép đo đường kính phân độ của tarô theo phương pháp đơn dây — đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đo Dụng Cụ Cắt 3 Rãnh
Đo chính xác đường kính ngoài của tarô, mũi doa và dao phay ngón 3 rãnh nhờ kết cấu đe V-anvil góc lăng kính 60°.
Độ Phân Giải Cao
Độ phân giải 0,00005'/0,001 mm, sai số cho phép tối đa ±0,0002', đáp ứng tiêu chuẩn kiểm soát kích thước dụng cụ chính xác cao.
Đầu Ra Dữ Liệu
Hỗ trợ xuất dữ liệu (Data output) tích hợp, dễ dàng kết nối với hệ thống SPC hoặc phần mềm quản lý chất lượng.
Tiện Ích Vận Hành
Màn hình LCD chữ số cao 7,5 mm, tự động tắt nguồn sau 20 phút, cảnh báo pin yếu, khóa chức năng và chế độ HOLD hỗ trợ vận hành liên tục.

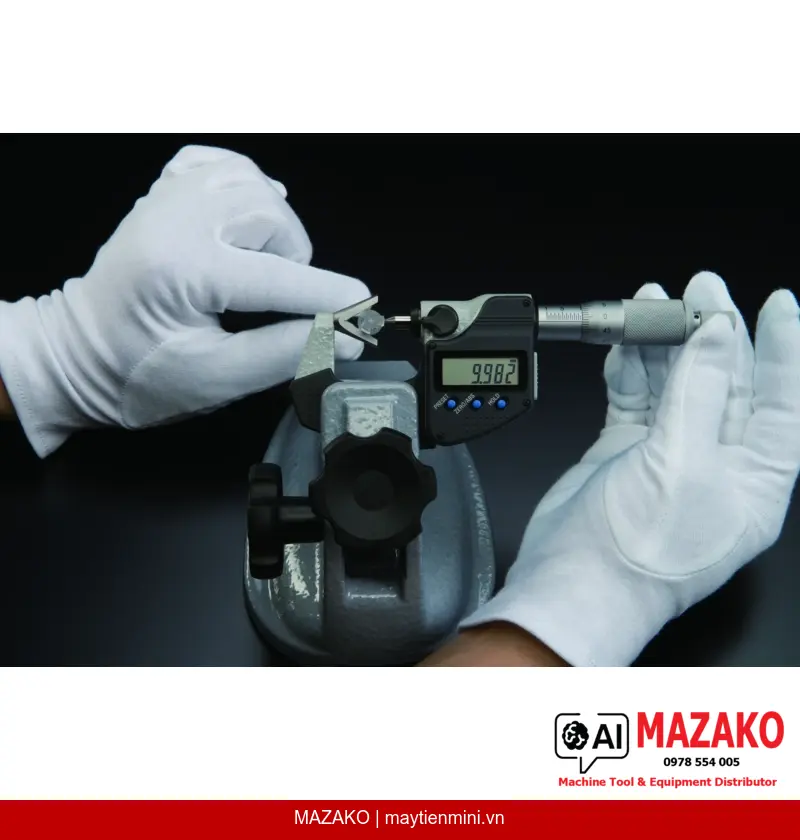

Ứng Dụng Trong Kiểm Tra Dụng Cụ Cắt Gọt
Thiết bị được thiết kế chuyên biệt cho bộ phận QC/QA kiểm tra kích thước dụng cụ cắt gọt trước và sau quá trình gia công. Rãnh trung tâm trên đe V-anvil cho phép áp dụng phương pháp đo đường kính phân độ của tarô bằng đơn dây, đảm bảo kết quả đo nhất quán và truy xuất được. Panme đi kèm chuẩn hiệu chỉnh (setting standard) ø 0,2' mã 167-337, đảm bảo hiệu chỉnh nhanh ngay tại xưởng.
Thông Số Kỹ Thuật Nổi Bật
Phạm vi đo 0,05–0,6', hỗ trợ chế độ inch/metric chuyển đổi linh hoạt. Lực đo trong khoảng 3–8 N đảm bảo tiếp xúc ổn định không làm hỏng bề mặt dụng cụ. Trục đo ø6,35 mm với bước ren 0,75 mm, có khóa trục đo. Pin SR-44 cung cấp năng lượng liên tục khoảng 2,4 năm trong điều kiện sử dụng thông thường.
Bộ Phụ Kiện Đi Kèm Đầy Đủ
Sản phẩm được giao kèm hộp đựng, cờ lê, chuẩn hiệu chỉnh 167-337 ø 0,2' và 1 viên pin SR-44 — sẵn sàng sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện.
- Đo đường kính ngoài dụng cụ cắt 3 rãnh: tarô, mũi doa, dao phay ngón
- Đo đường kính phân độ tarô bằng phương pháp đơn dây với đe có rãnh trung tâm
- Chuyển đổi linh hoạt giữa inch và metric
- Xuất dữ liệu kết nối hệ thống SPC/quản lý chất lượng
- Hiệu chỉnh nhanh tại xưởng với chuẩn đi kèm
- Chức năng ABS/INC, HOLD, PRESET, khóa chức năng hỗ trợ vận hành linh hoạt
Tư Vấn & Báo Giá Mitutoyo 314-351-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 0,05–0,6' |
| Độ phân giải | 0,00005' / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,0002' |
| Đe (Anvil) | Có rãnh trung tâm (With groove) |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Góc lăng kính mặt đo | 60° |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,75 mm |
| Vạch chia (Scale) | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Đầu ra dữ liệu | Có |
| Lực đo | 3–8 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Chuẩn hiệu chỉnh | 167-337 ø 0,2' |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| 2 x PRESET | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh, 1 pin SR-44 |
| Khối lượng | 275 g |
Câu hỏi thường gặp
Panme Mitutoyo 314-351-30 dùng để đo loại dụng cụ nào?
Thiết bị được thiết kế chuyên biệt để đo đường kính ngoài của các dụng cụ cắt gọt 3 rãnh như tarô, mũi doa và dao phay ngón. Ngoài ra, đe V-anvil có rãnh trung tâm cho phép đo đường kính phân độ của tarô theo phương pháp đơn dây.
Độ chính xác của panme 314-351-30 là bao nhiêu?
Sai số cho phép tối đa (MPE) là ±0,0002'. Độ phân giải đạt 0,00005' hoặc 0,001 mm tùy chế độ hiển thị, đáp ứng yêu cầu kiểm tra kích thước dụng cụ cắt gọt chính xác cao trong môi trường sản xuất công nghiệp.
Panme này có hỗ trợ xuất dữ liệu ra ngoài không?
Có. Mitutoyo 314-351-30 tích hợp cổng đầu ra dữ liệu (Data output), cho phép kết nối với hệ thống thu thập dữ liệu SPC hoặc phần mềm quản lý chất lượng của Mitutoyo và bên thứ ba tương thích.
Cần hiệu chỉnh panme 314-351-30 như thế nào trước khi sử dụng?
Thiết bị đi kèm chuẩn hiệu chỉnh (setting standard) mã 167-337 ø 0,2'. Người vận hành sử dụng chuẩn này để kiểm tra và hiệu chỉnh điểm 0 ngay tại xưởng. Cần đảm bảo nhiệt độ môi trường ổn định và bề mặt chuẩn sạch trước khi thực hiện hiệu chỉnh.
Pin của panme 314-351-30 dùng được bao lâu và có thể thay thế không?
Thiết bị sử dụng 1 viên pin SR-44 với tuổi thọ khoảng 2,4 năm trong điều kiện sử dụng thông thường. Pin SR-44 là loại phổ thông, dễ tìm mua trên thị trường. Thiết bị cũng tích hợp cảnh báo pin yếu để người dùng chuẩn bị thay pin kịp thời.
