Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-148A (900-1000mm)
Panme đo ngoài cơ khí Mitutoyo 104-148A, phạm vi đo 900–1000mm, độ chia 0,01mm, đầu đe thay thế linh hoạt đo độ dày ống, khoảng cách bậc và chiều cao đinh tán.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-148A là dòng panme cơ khí chuyên dụng với hệ thống đầu đe thay thế, cho phép thực hiện nhiều loại phép đo khác nhau trong phạm vi 900–1000mm. Sản phẩm được sản xuất bởi Mitutoyo — thương hiệu thiết bị đo lường hàng đầu Nhật Bản, đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đầu đe thay thế linh hoạt
Trang bị 4 đầu đe thay thế, cho phép đo độ dày thành ống, khoảng cách bậc mép và chiều cao đinh tán mà không cần nhiều thiết bị đo riêng lẻ.
Núm xoay ma sát ổn định
Cơ chế núm xoay ma sát (friction thimble) đảm bảo lực đo nhất quán từ 10 đến 14 N, giúp kết quả đo có độ lặp lại cao trong suốt ca sản xuất.
Bề mặt đo chất lượng cao
Đầu đo được gắn carbide và gia công micro-lap finish, đe bằng thép tôi cứng — đảm bảo độ bền và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Chuẩn hiệu chỉnh kèm theo

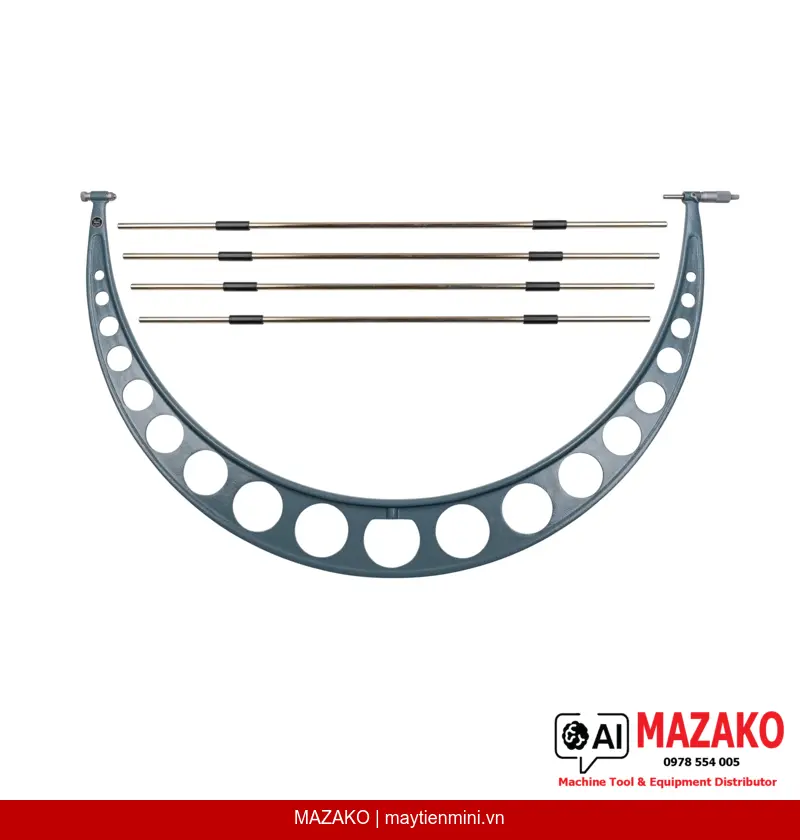

Đi kèm 4 chuẩn hiệu chỉnh (900, 925, 950, 975mm) và 4 đầu đe, đảm bảo thiết lập đo lường chính xác ngay từ lần sử dụng đầu tiên.
Ứng dụng trong sản xuất công nghiệp
Panme 104-148A phù hợp cho các bộ phận QC/QA và kỹ thuật trong ngành cơ khí chính xác, gia công kim loại, sản xuất linh kiện lớn và kiểm tra kích thước chi tiết dạng ống hoặc bậc vai. Phạm vi đo 900–1000mm đáp ứng nhu cầu đo chi tiết khổ lớn mà các panme thông thường không đáp ứng được.
Độ chính xác và tiêu chuẩn đo lường
Sai số cho phép lớn nhất (MPE) ±18 µm và biến thiên chiều dài V MPE 12 µm đảm bảo kết quả đo tin cậy, phù hợp với các quy trình kiểm soát chất lượng theo tiêu chuẩn ISO. Thước cơ khí với độ chia 0,01mm giúp đọc kết quả trực tiếp không phụ thuộc nguồn điện.
Bộ phụ kiện đầy đủ — sẵn sàng sử dụng ngay

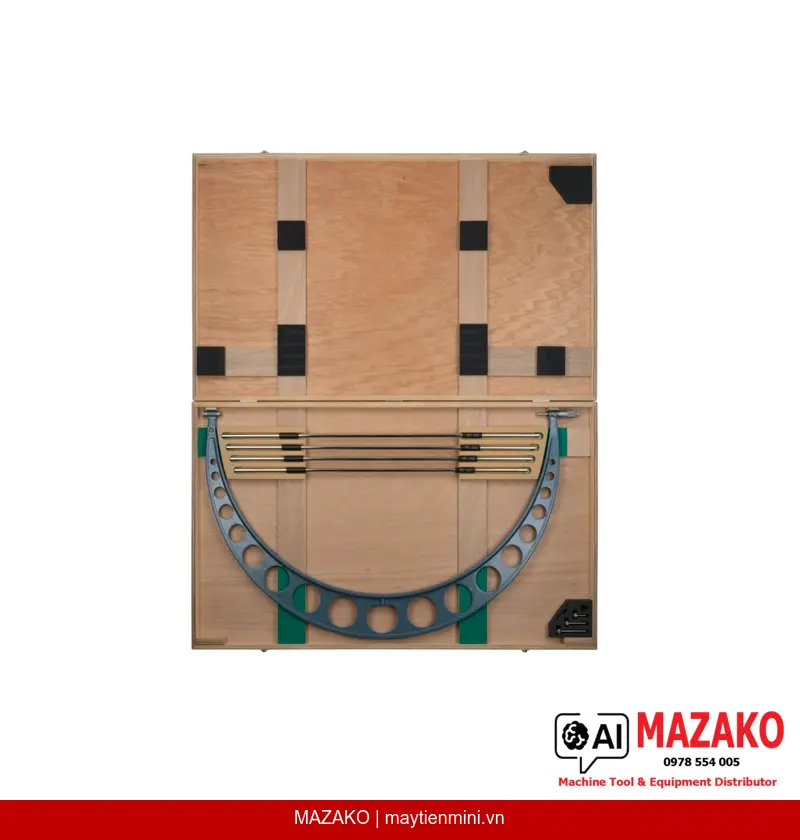

Mitutoyo 104-148A được cung cấp trọn bộ bao gồm hộp đựng, chìa khóa chuyên dụng, 4 chuẩn hiệu chỉnh và 4 đầu đe thay thế — giúp tiết kiệm thời gian chuẩn bị và đưa vào sử dụng ngay trong quy trình kiểm tra.
- Phạm vi đo 900–1000mm với độ chia 0,01mm
- Sai số MPE ±18 µm, biến thiên chiều dài V MPE 12 µm
- 4 đầu đe thay thế linh hoạt cho nhiều loại phép đo
- Bề mặt đo carbide micro-lap finish và thép tôi cứng
- Núm xoay ma sát đảm bảo lực đo ổn định 10–14 N
- Trục đo có khóa spindle, bước ren 0,5mm
- Mặt số hoàn thiện satin chrome, đường kính núm xoay 21mm
- Kèm 4 chuẩn hiệu chỉnh (900, 925, 950, 975mm)
Nhận báo giá Panme Mitutoyo 104-148A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 900–1000 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (E MPE) | ±18 µm |
| Biến thiên chiều dài (V MPE) | 12 µm |
| Bề mặt đo | Đầu đo carbide micro-lap finish, đe thép tôi cứng |
| Trục đo | Có khóa spindle, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Mặt số | Núm xoay và thân thước hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Số chuẩn hiệu chỉnh | 4 (900, 925, 950, 975 mm) |
| Số đầu đe thay thế | 4 |
| Phụ kiện kèm theo | Hộp đựng, chìa khóa, 4 chuẩn hiệu chỉnh, 4 đầu đe |
| Khối lượng | 11,78 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-148A có thể đo được những loại chi tiết nào?
Nhờ hệ thống đầu đe thay thế, 104-148A có thể đo độ dày thành ống, khoảng cách bậc mép vai và chiều cao đinh tán trong phạm vi 900–1000mm. Bộ 4 đầu đe đi kèm giúp chuyển đổi nhanh chóng giữa các ứng dụng đo khác nhau mà không cần thiết bị riêng.
Độ chính xác của Mitutoyo 104-148A là bao nhiêu?
Sai số cho phép lớn nhất (E MPE) là ±18 µm và biến thiên chiều dài (V MPE) là 12 µm. Với độ chia 0,01mm, thiết bị đáp ứng yêu cầu kiểm tra chất lượng theo tiêu chuẩn ISO cho các chi tiết khổ lớn trong sản xuất cơ khí chính xác.
Cần hiệu chỉnh panme 104-148A bằng chuẩn nào?
Bộ sản phẩm đi kèm 4 chuẩn hiệu chỉnh có kích thước 900, 925, 950 và 975mm. Người dùng sử dụng các chuẩn này để thiết lập điểm không và kiểm tra sai số trước khi đo, đảm bảo kết quả đo luôn chính xác và truy xuất được.
Cơ chế núm xoay ma sát trên 104-148A có tác dụng gì?
Núm xoay ma sát (friction thimble) giúp kiểm soát lực đo trong dải 10–14 N một cách nhất quán, ngăn người dùng vô tình tác dụng lực quá mức lên chi tiết. Điều này đảm bảo độ lặp lại cao giữa các lần đo và bảo vệ bề mặt chi tiết khỏi biến dạng.
Sự khác biệt giữa trục đo ø6,35mm và ø8mm trên 104-148A là gì?
Panme 104-148A sử dụng trục đo ø6,35mm cho các phiên bản có phạm vi đo đến 300mm và ø8mm cho phạm vi trên 300mm, trong đó mã 104-148A thuộc dải 900–1000mm nên sử dụng trục ø8mm. Đường kính trục lớn hơn giúp tăng độ cứng vững và giảm độ võng khi đo chi tiết khổ lớn.
