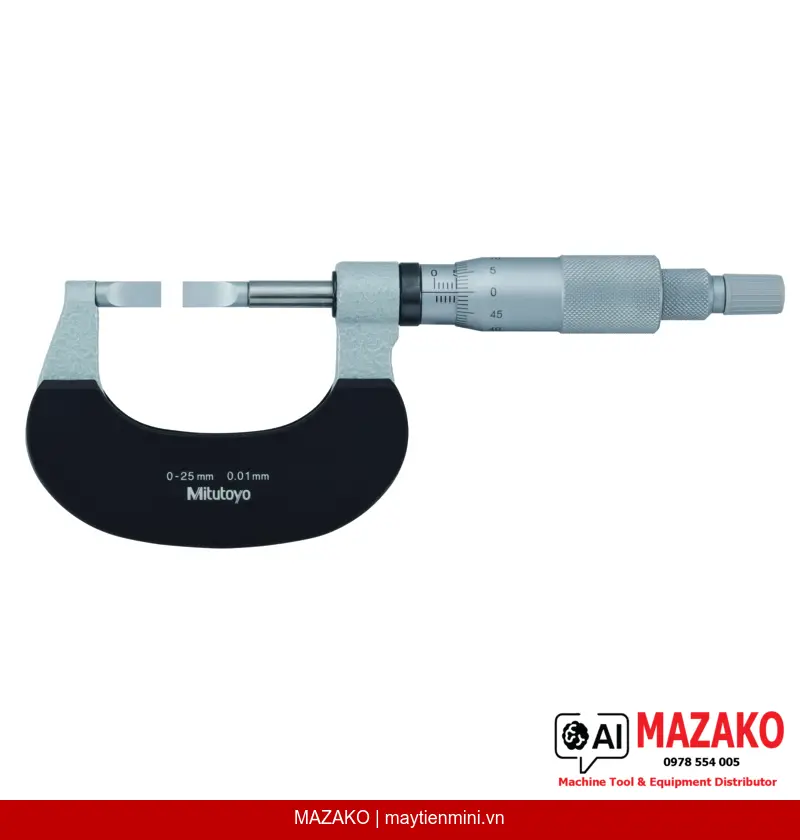

Panme Đo Lưỡi Dao Thép Cứng Mitutoyo 122-101-10
Panme đo lưỡi dao Mitutoyo 122-101-10, phạm vi đo 0-25 mm, độ chia 0,01 mm, đầu đo dạng lưỡi mỏng 0,75 mm đo rãnh trục và vị trí khó tiếp cận, trục đo không xoay.
Mô tả sản phẩm
Panme đo lưỡi dao Mitutoyo 122-101-10 được thiết kế chuyên biệt để đo các vị trí khó tiếp cận như rãnh trục, rãnh then, và các bề mặt hẹp mà panme thông thường không thể tiếp cận. Đầu đo và đe dạng lưỡi mỏng (t=0,75 mm) cho phép tiếp cận chính xác vào các khe hẹp, đảm bảo kết quả đo tin cậy trong môi trường sản xuất công nghiệp.
Đầu Đo Dạng Lưỡi Mỏng
Đe và đầu đo kiểu A bằng thép cứng, độ dày t=0,75 mm, cho phép đo vào rãnh trục và các vị trí hẹp mà panme tiêu chuẩn không thể tiếp cận được.
Trục Đo Không Xoay
Cơ cấu trục đo không xoay (non-rotating spindle) giúp duy trì hướng lưỡi đo ổn định trong suốt quá trình đo, tránh trượt hoặc lệch khỏi rãnh cần đo.
Độ Chính Xác Cao
Sai số cho phép lớn nhất MPE ±3 µm, biến thiên chiều dài V MPE 3 µm, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong ngành cơ khí chính xác.
Hoàn Thiện Bề Mặt Cao Cấp
Núm xoay và thân thước hoàn thiện bằng chrome mờ, đường kính 18 mm, dễ đọc chỉ số và chống lóa trong điều kiện ánh sáng công xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme lưỡi dao 122-101-10 được sử dụng rộng rãi trong kiểm tra kích thước đường kính rãnh trục, rãnh then, rãnh puli và các chi tiết có bề mặt đo hẹp. Đặc biệt phù hợp cho bộ phận QC/QA trong ngành gia công cơ khí, chế tạo máy, và sản xuất linh kiện ô tô.
Thông Tin Thương Hiệu Mitutoyo
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Các sản phẩm Mitutoyo được hiệu chuẩn theo tiêu chuẩn quốc tế và được tin dùng tại các nhà máy sản xuất yêu cầu độ chính xác cao trên toàn thế giới.
Đi Kèm Trong Hộp
Sản phẩm được cung cấp kèm hộp đựng tiêu chuẩn và cờ lê chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng. Khối lượng 260 g, thuận tiện cho thao tác đo tay.
- Phạm vi đo 0-25 mm, độ chia 0,01 mm
- Đầu đo lưỡi thép cứng Type A, t=0,75 mm
- Trục đo không xoay, đường kính ø 6,35 mm, bước ren 0,5 mm
- Lực đo 3 - 8 N, đảm bảo tiếp xúc ổn định
- Phù hợp đo rãnh trục, rãnh then và các vị trí khó tiếp cận
- Giao hàng kèm hộp và cờ lê chuyên dụng
Tư Vấn & Báo Giá Panme Mitutoyo 122-101-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±3 µm |
| Biến thiên chiều dài V MPE | 3 µm |
| Bề mặt đo | Đầu đo và đe hợp kim cứng hoặc thép cứng |
| Đe / Đầu đo | Type A, thép cứng, t=0,75 mm |
| Trục đo | ø 6,35 mm, bước ren 0,5 mm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3 - 8 N |
| Đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 260 g |
Câu hỏi thường gặp
Panme lưỡi dao Mitutoyo 122-101-10 dùng để đo loại chi tiết nào?
Sản phẩm được thiết kế để đo đường kính rãnh trục, rãnh then, rãnh puli và các bề mặt hẹp khó tiếp cận bằng panme thông thường. Đầu đo dạng lưỡi mỏng t=0,75 mm cho phép tiếp cận trực tiếp vào đáy rãnh để cho kết quả đo chính xác.
Độ chính xác của panme 122-101-10 là bao nhiêu?
Sai số cho phép lớn nhất (MPE) của thiết bị là ±3 µm, biến thiên chiều dài V MPE là 3 µm. Với độ chia 0,01 mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng trong gia công cơ khí chính xác.
Cơ cấu trục đo không xoay có ý nghĩa gì khi sử dụng?
Trục đo không xoay (non-rotating spindle) giữ cho lưỡi đo luôn hướng đúng vào rãnh cần đo trong suốt quá trình siết. Điều này tránh hiện tượng lưỡi đo trượt ra khỏi vị trí đo, đảm bảo kết quả đo ổn định và lặp lại được.
Panme 122-101-10 có phải hiệu chuẩn định kỳ không?
Có, theo yêu cầu của hệ thống quản lý chất lượng ISO 9001 và các tiêu chuẩn QC nhà máy, tất cả thiết bị đo lường bao gồm panme cần được hiệu chuẩn định kỳ. MAZAKO có thể tư vấn về dịch vụ hiệu chuẩn phù hợp cho thiết bị Mitutoyo.
Sản phẩm 122-101-10 được giao kèm những gì?
Thiết bị được cung cấp kèm hộp đựng tiêu chuẩn và cờ lê chuyên dụng. Khối lượng toàn bộ 260 g, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản.
