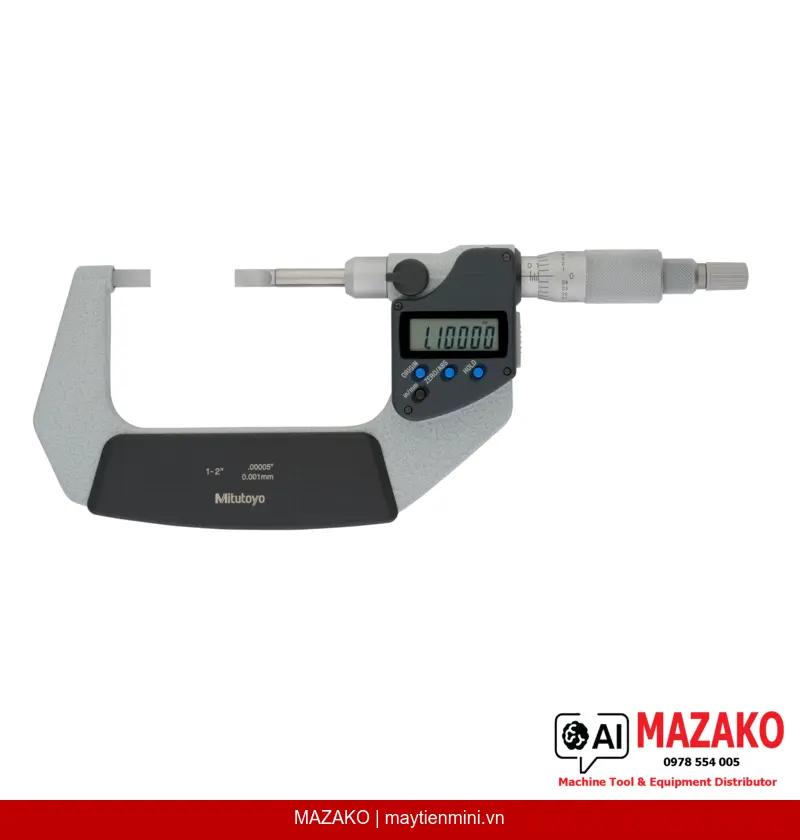

Panme đo lưỡi dao kỹ thuật số Mitutoyo 422-331-30, bề dày lưỡi 0,75mm, phạm vi 1-2 inch
Panme đo lưỡi dao kỹ thuật số Mitutoyo 422-331-30 với đầu đo và đe dạng lưỡi mỏng 0,75mm, đo được rãnh then, rãnh trục khó tiếp cận. Phạm vi 1-2 inch, độ phân giải 0,001mm.
Mô tả sản phẩm
Panme đo lưỡi dao kỹ thuật số Mitutoyo 422-331-30 (Digimatic Blade Micrometer) được thiết kế chuyên biệt để đo các vị trí khó tiếp cận như rãnh then, rãnh trục, đường kính rãnh trên chi tiết gia công. Đầu đo và đe dạng lưỡi mỏng 0,75mm cho phép thâm nhập vào các khe hẹp mà panme thông thường không thể đo được.
Đầu đo lưỡi dao siêu mỏng
Đầu đo (trục đo) và đe dạng lưỡi dao với bề dày chỉ 0,75mm, cho phép đo trực tiếp vào rãnh then, rãnh trục và các vị trí hẹp khó tiếp cận trên chi tiết máy.
Trục đo không xoay
Thiết kế trục đo không xoay (non-rotating spindle) giúp bề mặt đầu đo luôn tiếp xúc song song với bề mặt đo, giảm sai số do xoay trục, đảm bảo độ lặp lại cao trong môi trường sản xuất.
Hiển thị kỹ thuật số LCD
Màn hình LCD với chiều cao ký tự 7,5mm hiển thị rõ ràng. Độ phân giải 0,001mm (0,00005 inch), hỗ trợ chuyển đổi đơn vị inch/metric và tính năng ABS/INC để đo vi sai linh hoạt.
Kết nối xuất dữ liệu
Tích hợp cổng xuất dữ liệu (Data Output) tương thích hệ thống thu thập dữ liệu SPC của Mitutoyo, hỗ trợ kiểm soát chất lượng theo quy trình SPC/MSA tại nhà máy sản xuất.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme 422-331-30 được sử dụng phổ biến trong các bộ phận QC/QA tại nhà máy cơ khí chính xác, chế tạo máy, ô tô và điện tử. Thiết bị đặc biệt phù hợp để kiểm tra đường kính rãnh then trên trục truyền động, đo chiều rộng rãnh keyway, kiểm tra các khe hẹp trên khuôn mẫu và chi tiết gia công CNC. Phạm vi đo 1-2 inch (25,4-50,8mm) đáp ứng nhiều kích thước chi tiết thông dụng trong sản xuất.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±0,00015 inch đảm bảo kết quả đo tin cậy cho các ứng dụng đo lường chính xác. Bề mặt đo được làm từ thép tôi cứng (hardened steel) hoặc mũi carbide, đảm bảo độ bền lâu dài khi sử dụng thường xuyên trong môi trường sản xuất công nghiệp. Núm xoay và thân thước được xử lý bề mặt satin chrome mang lại khả năng chống ăn mòn và dễ đọc số liệu.
Tính năng tiện ích cho vận hành hàng ngày
Panme 422-331-30 tích hợp đầy đủ các tính năng hỗ trợ vận hành: tự động tắt nguồn sau 20 phút không sử dụng, cảnh báo pin yếu, khóa chức năng (Function Lock), giữ giá trị đo (HOLD) và chốt khóa trục đo. Pin SR-44 đơn có thời gian sử dụng xấp xỉ 2,4 năm, giảm chi phí vận hành và gián đoạn sản xuất.
- Đầu đo và đe dạng lưỡi dao 0,75mm đo được rãnh then, keyway và vị trí khó tiếp cận
- Trục đo không xoay, tránh sai số tiếp xúc, tăng độ lặp lại
- Độ phân giải 0,001mm / 0,00005 inch, hiển thị LCD ký tự 7,5mm
- Chuyển đổi đơn vị Inch/Metric linh hoạt, hỗ trợ ABS/INC ZERO
- Xuất dữ liệu kết nối hệ thống SPC, phù hợp kiểm soát chất lượng quy trình
- Bộ phụ kiện đầy đủ: hộp đựng, cờ lê, chuẩn thiết lập, pin SR-44
- Thương hiệu Mitutoyo Nhật Bản, tiêu chuẩn đo lường công nghiệp toàn cầu
Báo giá Panme đo lưỡi dao Mitutoyo 422-331-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đơn vị | Inch / Metric |
| Phạm vi đo | 1–2 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa E MPE | ±0,00015 inch |
| Biến động chiều dài V MPE | 0,00015 inch |
| Màn hình hiển thị | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Thép tôi cứng hoặc mũi carbide |

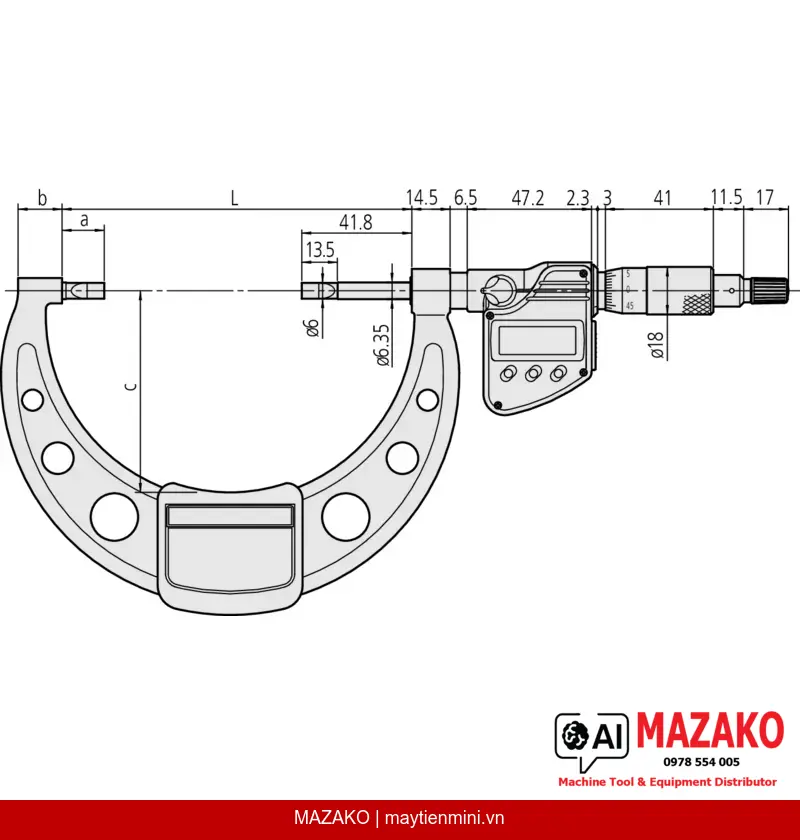

| Đe / Đầu đo (Anvil/Spindle) | Kiểu A, thép tôi cứng, t = 0,75 mm |
| Trục đo (Spindle) | Có chốt khóa, ø6,35 mm, bước ren 0,5 mm |
| Thân thước / Núm xoay | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3 – 8 N |
| Nguồn điện | 1 pin SR-44 |
| Thời gian sử dụng pin | Khoảng 2,4 năm |
| Chức năng ORIGIN | Có |
| Chức năng ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Giữ giá trị đo (HOLD) | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn thiết lập, 1 pin SR-44 |
| Khối lượng | 565 g |
Câu hỏi thường gặp
Panme đo lưỡi dao Mitutoyo 422-331-30 dùng để đo những chi tiết nào?
Thiết bị được thiết kế chuyên biệt để đo đường kính rãnh then, rãnh keyway trên trục truyền động, cũng như các vị trí hẹp và khó tiếp cận mà panme thông thường không thể đưa đầu đo vào. Đầu đo và đe dạng lưỡi dao mỏng 0,75mm là ưu điểm cốt lõi cho các ứng dụng này.
Tại sao thiết kế trục đo không xoay lại quan trọng trong panme lưỡi dao?
Với panme lưỡi dao, nếu trục đo xoay trong quá trình đo sẽ khiến đầu đo dạng lưỡi bị lệch góc, gây sai số tiếp xúc và kết quả đo không ổn định. Trục đo không xoay của Mitutoyo 422-331-30 đảm bảo bề mặt lưỡi đo luôn song song với rãnh cần đo, tăng độ lặp lại và độ tin cậy của phép đo.
Phạm vi đo 1-2 inch có thể chuyển sang đơn vị mm không?
Có. Panme 422-331-30 hỗ trợ chuyển đổi đơn vị Inch/Metric trực tiếp trên màn hình LCD. Phạm vi 1-2 inch tương đương khoảng 25,4-50,8mm. Người dùng có thể chuyển đổi đơn vị bằng nút bấm mà không cần tính toán thủ công.
Tính năng xuất dữ liệu của Mitutoyo 422-331-30 kết nối với phần mềm nào?
Cổng dữ liệu của thiết bị tương thích với hệ thống thu thập dữ liệu Mitutoyo, bao gồm bộ chuyển đổi USB IT-016U và phần mềm MeasurLink để phân tích SPC. Điều này cho phép tích hợp trực tiếp vào quy trình kiểm soát chất lượng thống kê tại dây chuyền sản xuất.
Cần bảo dưỡng panme lưỡi dao Mitutoyo 422-331-30 như thế nào để duy trì độ chính xác?
Cần lau sạch bề mặt đo trước và sau khi sử dụng, tránh để dầu mỡ hoặc mạt kim loại bám vào lưỡi đo mỏng. Nên kiểm tra điểm không và hiệu chuẩn định kỳ bằng chuẩn thiết lập đi kèm. Bảo quản trong hộp đựng chuyên dụng, tránh va đập và môi trường ẩm để bảo vệ lưỡi dao mỏng.
