Panme Đo Điểm Kỹ Thuật Số IP65 Mitutoyo 342-353-30 (Phạm Vi 2–3 inch)
Panme đo điểm kỹ thuật số Mitutoyo 342-353-30, phạm vi 2–3 inch, độ phân giải 0,001 mm, đầu đo carbide góc 15°, chống nước IP65, dùng đo rãnh và bậc.
Mô tả sản phẩm
Panme đo điểm kỹ thuật số Mitutoyo 342-353-30 là dòng Digimatic Point Micrometer chuyên dụng với đầu đo và đe dạng nhọn (carbide), góc đỉnh 15°, bán kính tiếp xúc 0,3 mm — cho phép đo chính xác các vị trí hẹp như rãnh, bậc và biên dạng khó tiếp cận mà panme thông thường không thể đo được. Thiết bị đạt chuẩn bảo vệ IP65, phù hợp môi trường sản xuất có dầu và bụi.
Đầu đo nhọn carbide

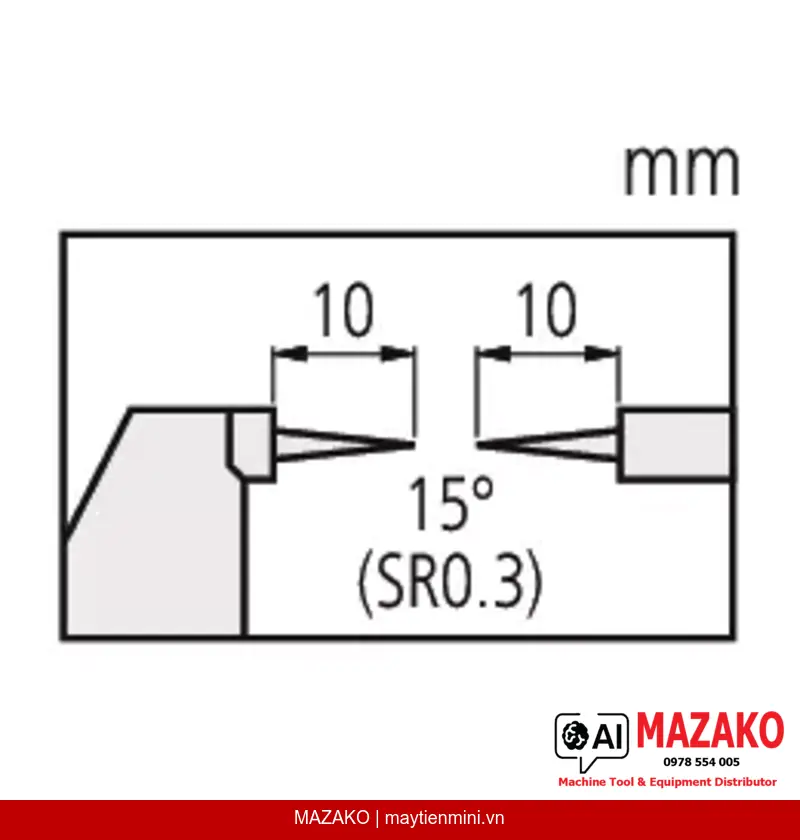

Đầu đo (trục đo) và đe đều làm từ carbide với bán kính tiếp xúc 0,3 mm, góc đỉnh 15°, giúp tiếp cận chính xác các rãnh hẹp, bậc và biên dạng phức tạp.
Độ phân giải 0,001 mm / 0,00005 inch
Màn hình LCD hiển thị kết quả với bước đọc 0,001 mm hoặc 0,00005 inch, sai số cho phép MPE ±0,0001 inch, đáp ứng yêu cầu kiểm tra chất lượng khắt khe.
Bảo vệ IP65 — phù hợp sản xuất
Kết cấu chống nước và bụi theo chuẩn IP65, hoạt động ổn định trong môi trường nhà máy có dầu cắt, dung dịch làm mát và bụi kim loại.
Xuất dữ liệu và đa chức năng
Tích hợp cổng xuất dữ liệu (Data Output), hỗ trợ ABS/INC, HOLD, khóa chức năng và tự động tắt sau 20 phút không sử dụng để tiết kiệm pin.
Ứng dụng điển hình trong kiểm tra chất lượng
Thiết bị được thiết kế đặc biệt để đo các chi tiết mà đầu đo phẳng không tiếp cận được: rãnh then, rãnh khóa, bậc chuyển tiếp, góc nội tiếp và các biên dạng có tiết diện nhỏ. Phạm vi đo 2–3 inch (tương đương 50,8–76,2 mm) phù hợp với nhiều loại chi tiết cơ khí vừa và lớn trong sản xuất ô tô, khuôn mẫu và thiết bị chính xác.
Cấu trúc cơ học và độ bền
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt satin chrome, đường kính núm xoay 18 mm, trục đo ø6,35 mm với bước ren 0,5 mm. Tích hợp khóa trục đo giúp cố định vị trí đo khi cần ghi lại hoặc kiểm tra lại kết quả. Khối lượng 625 g phù hợp sử dụng cầm tay trong thời gian dài.
Bộ phụ kiện đi kèm đầy đủ
Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, chuẩn đặt (setting standard) và 1 viên pin SR44 — sẵn sàng sử dụng ngay sau khi mở hộp, không cần mua thêm phụ kiện.
- Đầu đo và đe carbide nhọn góc 15°, bán kính 0,3 mm — đo rãnh và bậc chính xác
- Phạm vi đo 2–3 inch, độ phân giải 0,001 mm / 0,00005 inch
- Màn hình LCD chiều cao ký tự 7,5 mm — dễ đọc trong điều kiện sản xuất
- Chuẩn bảo vệ IP65 — chống nước và bụi công nghiệp
- Xuất dữ liệu tích hợp, hỗ trợ hệ thống SPC và quản lý chất lượng
- Pin SR44, tuổi thọ khoảng 2,4 năm — chi phí vận hành thấp
- Đơn vị đo Inch/Metric chuyển đổi linh hoạt
Tư vấn & Báo giá Panme Đo Điểm Mitutoyo 342-353-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 2–3 inch |
| Độ phân giải (bước đọc) | 0,00005 inch / 0,001 mm |
| Sai số cho phép MPE | ±0,0001 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Đầu đo và đe carbide nhọn, bán kính tiếp xúc 0,3 mm |
| Góc đỉnh đầu đo | 15° |
| Trục đo (spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, đường kính núm xoay ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3 – 8 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Chức năng ORIGIN | Có |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đặt (setting standard), 1 pin SR44 |
| Khối lượng | 625 g |
Câu hỏi thường gặp
Panme đo điểm Mitutoyo 342-353-30 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo (trục đo) và đe của 342-353-30 có dạng nhọn carbide với góc đỉnh 15° và bán kính tiếp xúc 0,3 mm, thay vì mặt phẳng như panme đo ngoài thông thường. Thiết kế này cho phép đo các vị trí hẹp như rãnh then, bậc và góc nội tiếp mà panme thông thường không tiếp cận được.
Thiết bị có chuẩn bảo vệ IP65 nghĩa là gì trong môi trường sản xuất?
IP65 có nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi (cấp 6) và chống tia nước phun từ mọi hướng (cấp 5). Trong thực tế nhà máy, panme có thể hoạt động ổn định khi tiếp xúc với dầu cắt, dung dịch làm mát và bụi kim loại mà không lo hư hỏng mạch điện tử.
Chức năng xuất dữ liệu của 342-353-30 hoạt động như thế nào?
Thiết bị tích hợp cổng xuất dữ liệu tương thích với hệ thống thu thập dữ liệu Mitutoyo (cổng Digimatic). Kỹ sư QC có thể kết nối với bộ thu thập U-WAVE hoặc cáp SPC để truyền kết quả đo trực tiếp vào phần mềm quản lý chất lượng hoặc bảng tính, giảm thiểu sai số nhập liệu thủ công.
Chuẩn đặt (setting standard) đi kèm được dùng để làm gì?
Chuẩn đặt là chi tiết chuẩn có kích thước chính xác dùng để hiệu chuẩn điểm không trước khi đo. Đối với panme đo điểm, do đầu đo nhọn có thể gây sai số điểm tiếp xúc, việc đặt gốc bằng chuẩn đặt chuyên dụng đảm bảo kết quả đo chính xác và truy xuất được theo chuẩn đo lường.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 342-353-30 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam, cung cấp sản phẩm kèm chứng nhận xuất xứ và hỗ trợ kỹ thuật sau bán hàng. Khách hàng có thể liên hệ trực tiếp để được tư vấn về dịch vụ hiệu chuẩn định kỳ và chính sách bảo hành phù hợp với yêu cầu của từng nhà máy.
