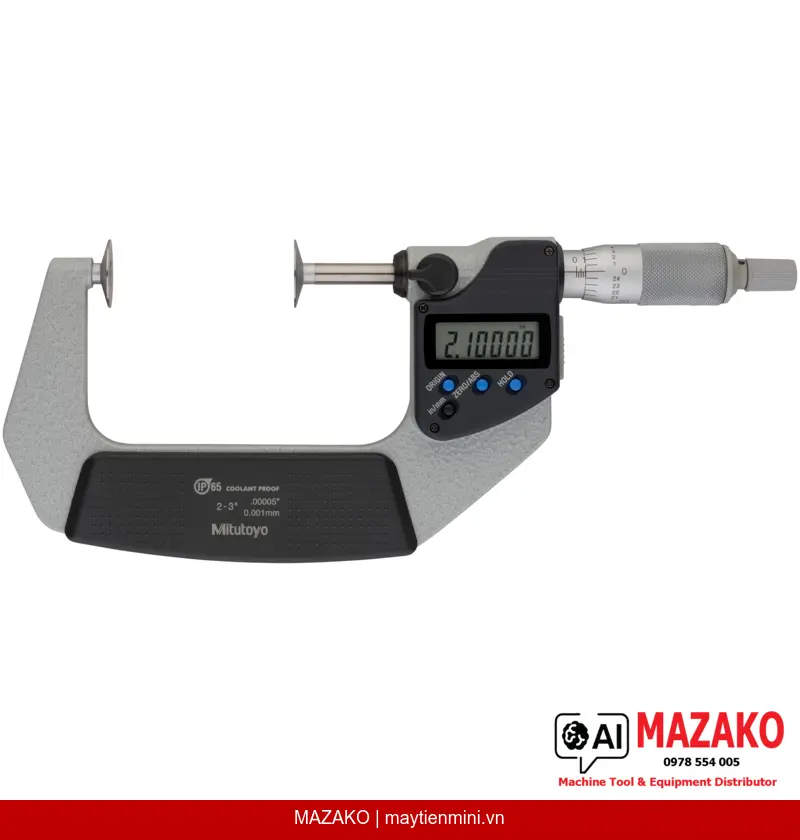

Panme Đo Đĩa Kỹ Thuật Số IP65 Mitutoyo 323-352-30 (2-3\
Panme đo đĩa kỹ thuật số Mitutoyo 323-352-30, phạm vi đo 2-3\
Mô tả sản phẩm
Panme đo đĩa kỹ thuật số Mitutoyo 323-352-30 là giải pháp đo lường chuyên dụng cho các bề mặt khó tiếp cận, đặc biệt là đo chiều dài tiếp tuyến chân răng bánh răng thẳng và bánh răng xoắn. Với kết cấu đầu đo dạng đĩa và chuẩn bảo vệ IP65, thiết bị đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đầu đo dạng đĩa chuyên dụng
Đầu đo bằng thép tôi cứng, bề mặt mài mịn micro-lap, đường kính đầu đo trục đo ø6,35 mm, cho phép tiếp cận các rãnh và hốc sâu mà panme tiêu chuẩn không thể đo được.
Hiển thị kỹ thuật số LCD độ phân giải cao
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,00005"/0,001 mm, hỗ trợ chuyển đổi inch/metric, chế độ ABS/INC và giữ số liệu HOLD tiện lợi cho thao tác trên dây chuyền.
Chuẩn bảo vệ IP65
Thiết kế chống bụi và chống tia nước trực tiếp theo chuẩn IP65, đảm bảo độ bền và độ tin cậy trong môi trường gia công cơ khí có dầu cắt và phoi kim loại.
Xuất dữ liệu và tích hợp hệ thống SPC
Tích hợp cổng xuất dữ liệu Digimatic, tương thích với phần mềm thu thập dữ liệu SPC của Mitutoyo, hỗ trợ kiểm soát chất lượng theo thời gian thực trong nhà máy.
Ứng dụng đo chiều dài tiếp tuyến chân răng bánh răng

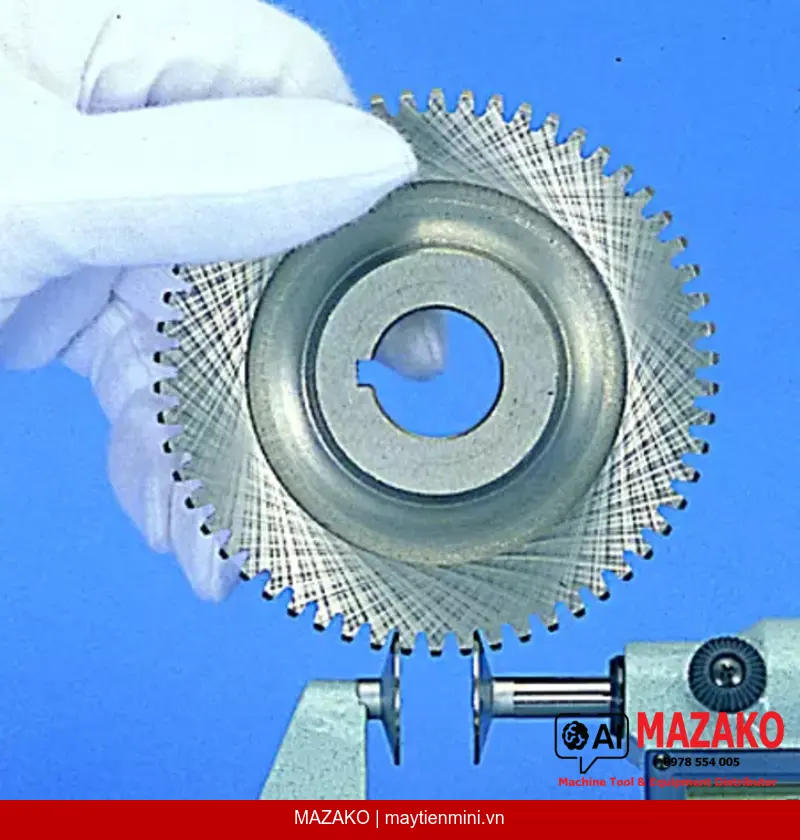

Panme đo đĩa 323-352-30 được thiết kế đặc biệt để đo chiều dài tiếp tuyến chân răng (root tangent length) của bánh răng thẳng và bánh răng xoắn với mô-đun đo từ 0,5 đến 6 mm. Đây là phép đo quan trọng trong kiểm tra ăn khớp và kiểm soát dung sai biên dạng răng theo tiêu chuẩn ISO/JIS.
Độ chính xác và sai số cho phép
Sai số cho phép tối đa E MPE ±0,0003", biến thiên chiều dài V MPE 0,00024", đảm bảo kết quả đo đáp ứng yêu cầu kiểm tra chính xác cao trong sản xuất bánh răng và các chi tiết cơ khí chính xác.
Bộ kèm theo đầy đủ cho sử dụng ngay
Sản phẩm được cung cấp kèm hộp đựng, cờ lê chuyên dụng, chuẩn đo thiết lập (setting standard) và 1 pin SR44, giúp kỹ thuật viên QC có thể hiệu chuẩn và sử dụng ngay khi nhận hàng.
- Phạm vi đo 2–3", độ phân giải 0,001 mm — phù hợp kiểm tra bánh răng module trung bình
- Đầu đo thép tôi cứng, bề mặt mài mịn — đảm bảo độ bền và độ ổn định tiếp xúc lâu dài
- Khóa trục đo (spindle lock) — cố định kết quả đo khi ghi chép hoặc so sánh
- Tự động tắt sau 20 phút không sử dụng — tiết kiệm pin, tuổi thọ pin khoảng 2,4 năm
- Cảnh báo pin yếu — tránh sai số do nguồn điện không ổn định
- Khóa chức năng (Function lock) — ngăn thay đổi cài đặt ngoài ý muốn trong môi trường sản xuất
Tư vấn và báo giá Panme Mitutoyo 323-352-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 2–3" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Sai số cho phép tối đa E MPE | ±0,0003" |
| Biến thiên chiều dài V MPE | 0,00024" |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Thép tôi cứng, mài mịn micro-lap |
| Đầu đo / Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có (Digimatic) |
| Lực đo | 3–8 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Mô-đun đo được | 0,5–6 mm |
| Chế độ đo ABS / INC | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Giữ số liệu HOLD | Có |
| Khối lượng | 555 g |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, chuẩn đo thiết lập, 1 pin SR44 |
Câu hỏi thường gặp
Panme đo đĩa 323-352-30 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo dạng đĩa (disc) thay vì mặt phẳng phẳng thông thường. Kết cấu này cho phép đo các vị trí hõm, rãnh và đặc biệt là chiều dài tiếp tuyến chân răng bánh răng mà panme đo ngoài tiêu chuẩn không thể tiếp cận được. Đường kính đầu đo ø6,35 mm phù hợp với bánh răng module 0,5–6 mm.
Chuẩn IP65 trên thiết bị này có ý nghĩa gì trong môi trường sản xuất?
IP65 nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi (cấp 6) và chịu được tia nước phun trực tiếp từ mọi hướng (cấp 5). Trong môi trường gia công cơ khí có dầu cắt, phoi và hơi ẩm, chuẩn này đảm bảo thiết bị hoạt động ổn định và duy trì độ chính xác lâu dài mà không bị ảnh hưởng bởi các tác nhân môi trường.
Thiết bị có thể kết nối với phần mềm SPC hoặc hệ thống thu thập dữ liệu không?
Có. Panme 323-352-30 được trang bị cổng xuất dữ liệu Digimatic chuẩn Mitutoyo, tương thích với bộ thu thập dữ liệu USB Input Tool Direct, Digimatic Mini-Processor DP-1VR và phần mềm MeasurLink SPC. Điều này cho phép ghi nhận và phân tích dữ liệu đo theo thời gian thực trực tiếp tại xưởng.
Cần hiệu chuẩn thiết bị như thế nào trước khi sử dụng?
Bộ sản phẩm đi kèm chuẩn đo thiết lập (setting standard) chuyên dụng và cờ lê. Trước khi đo, cần lau sạch bề mặt đầu đo, đặt thiết bị về điểm chuẩn bằng setting standard đi kèm, sau đó khởi động lại điểm gốc (ORIGIN). Nên để thiết bị ổn định nhiệt độ với môi trường đo ít nhất 2 giờ trước khi thực hiện các phép đo chính xác.
Tuổi thọ pin và cách thay pin cho Mitutoyo 323-352-30?
Thiết bị sử dụng 1 pin SR-44 (silver oxide), tuổi thọ khoảng 2,4 năm trong điều kiện sử dụng bình thường. Khi xuất hiện cảnh báo pin yếu trên màn hình LCD, cần thay pin kịp thời để tránh sai số kết quả đo. Tính năng tự động tắt sau 20 phút không sử dụng giúp kéo dài đáng kể tuổi thọ pin.
