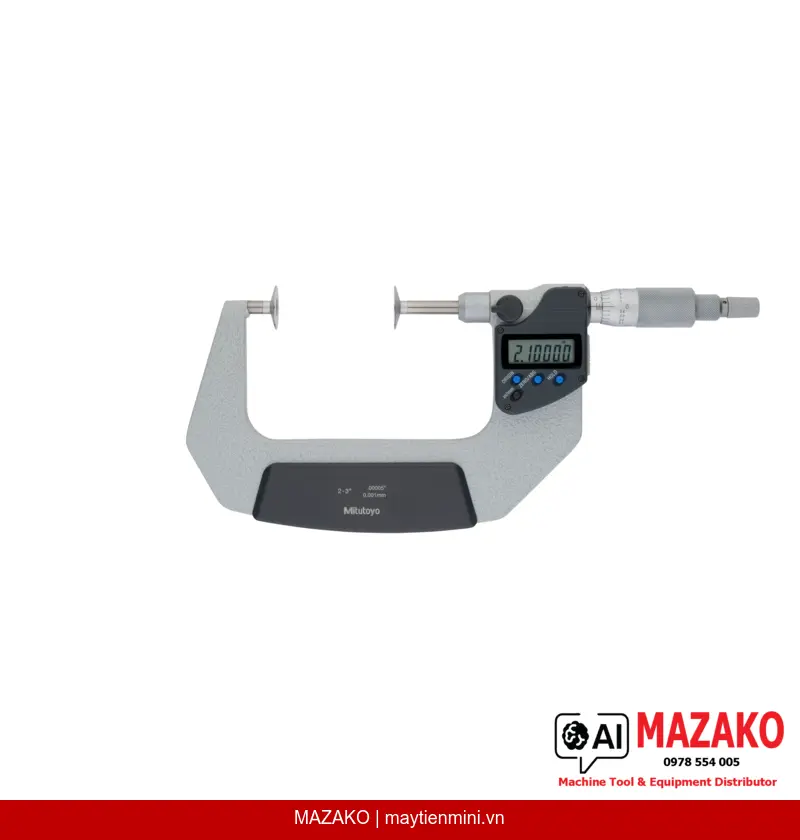

Panme Đo Dạng Đĩa Kỹ Thuật Số Mitutoyo 369-352-30 (2-3\
Panme đo dạng đĩa kỹ thuật số Mitutoyo 369-352-30, phạm vi đo 2-3\
Mô tả sản phẩm
Panme đo dạng đĩa kỹ thuật số Mitutoyo 369-352-30 là thiết bị đo chính xác cao, được thiết kế với bề mặt đo dạng đĩa và đầu đo không xoay, cho phép đo chiều dài tiếp tuyến chân răng của bánh răng trụ và bánh răng nghiêng, đồng thời phù hợp với nhiều vật liệu mềm như nỉ, cao su, các tông và vải.
Đầu đo dạng đĩa không xoay
Trục đo ø6,35 mm không xoay khi đo, loại bỏ lực xoắn tác động lên chi tiết, đảm bảo kết quả đo ổn định và lặp lại cao trên các vật liệu dễ biến dạng.

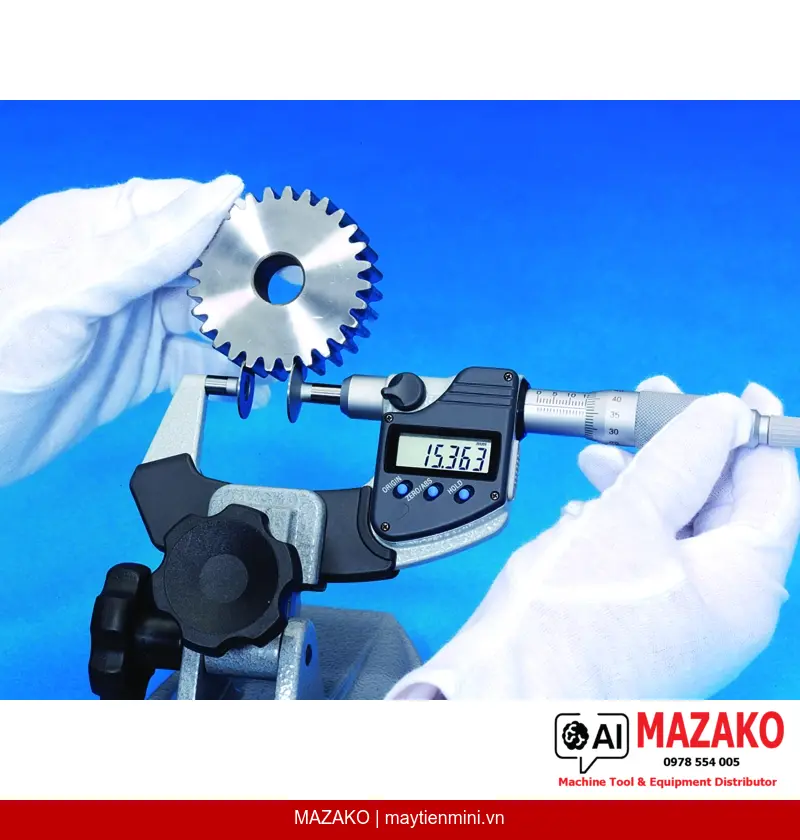

Đo bánh răng chuyên dụng
Phạm vi module có thể đo từ 0,5 đến 6 mm, tương thích với bánh răng trụ và bánh răng nghiêng, hỗ trợ kiểm tra chiều dài tiếp tuyến chân răng trong sản xuất cơ khí chính xác.
Hiển thị kỹ thuật số LCD
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,00005"/0,001 mm, hỗ trợ chế độ Inch/Metric, tích hợp chức năng ABS/INC, HOLD và xuất dữ liệu.
Tiêu chuẩn Mitutoyo Digimatic
Tích hợp cổng xuất dữ liệu Digimatic, tương thích hệ thống SPC, hỗ trợ khóa chức năng, cảnh báo pin yếu và tự động tắt sau 20 phút không sử dụng.
Ứng dụng trong sản xuất công nghiệp
Panme 369-352-30 được sử dụng rộng rãi trong kiểm tra chất lượng tại các nhà máy sản xuất bánh răng, linh kiện ô tô, dệt may và vật liệu đệm. Bề mặt đo làm từ thép đã tôi cứng với gia công micro-lap đảm bảo độ bền cao và duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục.
Độ chính xác và sai số cho phép
Sai số cho phép lớn nhất (MPE) là ±0,0003", biến thiên chiều dài V MPE là 0,0003", đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong ngành cơ khí chính xác và sản xuất linh kiện tiêu chuẩn.
Phù hợp đo vật liệu mềm và bánh răng
Thiết kế đĩa phẳng cho phép tiếp xúc đều trên bề mặt vật liệu mềm như nỉ, cao su, vải, các tông — tránh lún cục bộ, cho kết quả đo phản ánh đúng chiều dày thực tế của vật liệu.
- Phạm vi đo 2–3", độ phân giải 0,001 mm
- Đầu đo dạng đĩa không xoay, ø6,35 mm
- Module bánh răng có thể đo: 0,5–6 mm
- Xuất dữ liệu Digimatic tương thích SPC
- Tích hợp ABS/INC, HOLD, khóa chức năng
- Tự động tắt sau 20 phút, cảnh báo pin yếu
- Kèm hộp, cờ lê, chuẩn hiệu chỉnh và pin SR44
Tư vấn & Báo giá Mitutoyo 369-352-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 2–3" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Sai số cho phép lớn nhất (MPE) | ±0,0003" |
| Biến thiên chiều dài V MPE | 0,0003" |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Thép tôi cứng, gia công micro-lap |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay (Thimble) và ống thước (Sleeve) | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có (Digimatic) |
| Lực đo | 3–8 N |
| Nguồn điện | Pin SR-44 x 1 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Module bánh răng có thể đo | 0,5–6 mm |
| Chức năng ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Chức năng HOLD | Có |
| Khối lượng | 635 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh, 1 pin SR44 |
Câu hỏi thường gặp
Panme đo dạng đĩa Mitutoyo 369-352-30 dùng để đo những loại vật liệu nào?
Thiết bị phù hợp đo chiều dài tiếp tuyến chân răng của bánh răng trụ và bánh răng nghiêng (module 0,5–6 mm), đồng thời có thể đo chiều dày của các vật liệu mềm như nỉ, cao su, vải và các tông. Thiết kế đĩa phẳng giúp phân bổ lực đo đều, tránh làm biến dạng vật liệu.
Độ chính xác của Mitutoyo 369-352-30 là bao nhiêu?
Sai số cho phép lớn nhất (MPE) là ±0,0003", với độ phân giải 0,00005" (tương đương 0,001 mm). Biến thiên chiều dài V MPE là 0,0003", đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Thiết bị có hỗ trợ xuất dữ liệu cho hệ thống SPC không?
Có. Panme 369-352-30 tích hợp cổng xuất dữ liệu Digimatic của Mitutoyo, tương thích với các bộ thu thập dữ liệu và phần mềm SPC tiêu chuẩn. Đây là lợi thế lớn cho các bộ phận QC/QA cần lưu trữ và phân tích kết quả đo hàng loạt.
Tuổi thọ pin của thiết bị là bao lâu và dùng loại pin nào?
Thiết bị sử dụng 1 pin SR-44 với tuổi thọ khoảng 2,4 năm trong điều kiện sử dụng bình thường. Tích hợp chức năng cảnh báo pin yếu và tự động tắt nguồn sau 20 phút không sử dụng để tiết kiệm pin.
Mua Panme Mitutoyo 369-352-30 tại MAZAKO có kèm phụ kiện gì?
Sản phẩm được cung cấp đầy đủ gồm hộp đựng chuyên dụng, cờ lê điều chỉnh, chuẩn hiệu chỉnh (setting standard) và 1 pin SR44. Liên hệ MAZAKO để được tư vấn kỹ thuật và báo giá chính thức.
