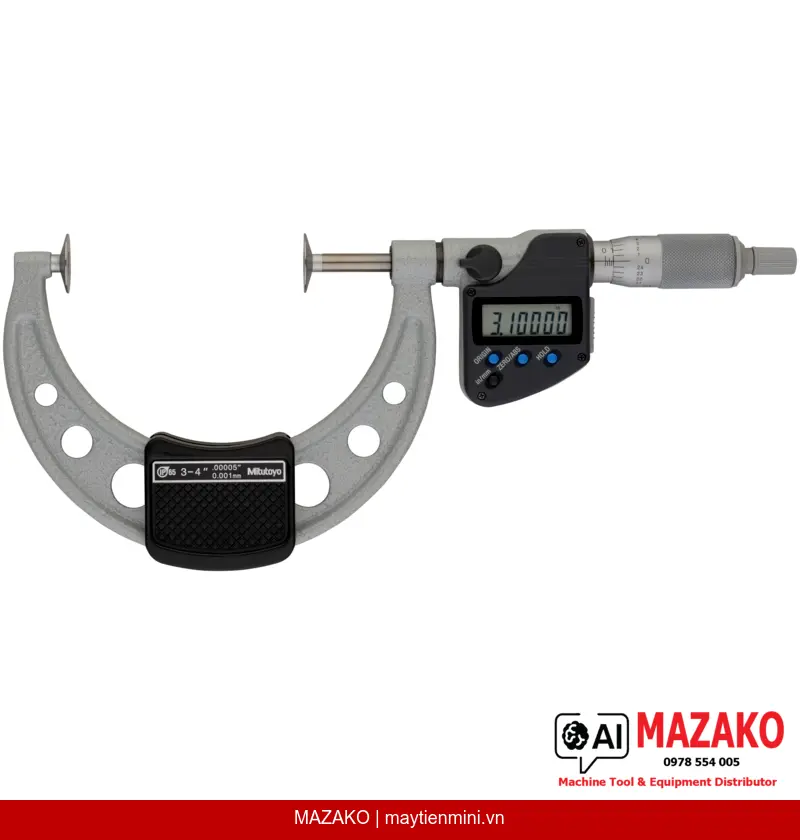

Panme đo dạng đĩa kỹ thuật số IP65 Mitutoyo 323-353-30
Panme đo dạng đĩa kỹ thuật số Mitutoyo 323-353-30, phạm vi đo 3–4 inch, độ phân giải 0,001mm, IP65, đo chiều dài tiếp tuyến chân răng bánh răng trụ và xoắn.
Mô tả sản phẩm
Panme đo dạng đĩa kỹ thuật số Mitutoyo 323-353-30 (Digimatic Disc Micrometer) được thiết kế chuyên biệt để đo các vị trí khó tiếp cận mà panme thông thường không thể thực hiện được. Với đầu đo dạng đĩa và khả năng kháng nước IP65, thiết bị phù hợp cho môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Đầu đo dạng đĩa chuyên dụng
Đầu đo hình đĩa cho phép tiếp cận các vị trí lõm, rãnh hẹp và chân răng bánh răng mà panme tiêu chuẩn không thể đo được.
Độ chính xác cao, kháng nước IP65
Sai số cho phép MPE ±0,0003 inch, kháng bụi và nước theo tiêu chuẩn IP65, đảm bảo độ tin cậy trong môi trường gia công thực tế.
Hiển thị kỹ thuật số LCD
Màn hình LCD với chiều cao ký tự 7,5 mm, độ phân giải 0,00005 inch / 0,001 mm, hỗ trợ chuyển đổi Inch/Metric và xuất dữ liệu ra ngoài.
Tích hợp nhiều tính năng thông minh
Tự động tắt sau 20 phút không sử dụng, cảnh báo pin yếu, khóa chức năng, chế độ HOLD và ABS/INC ZERO giúp vận hành linh hoạt, tiết kiệm pin.

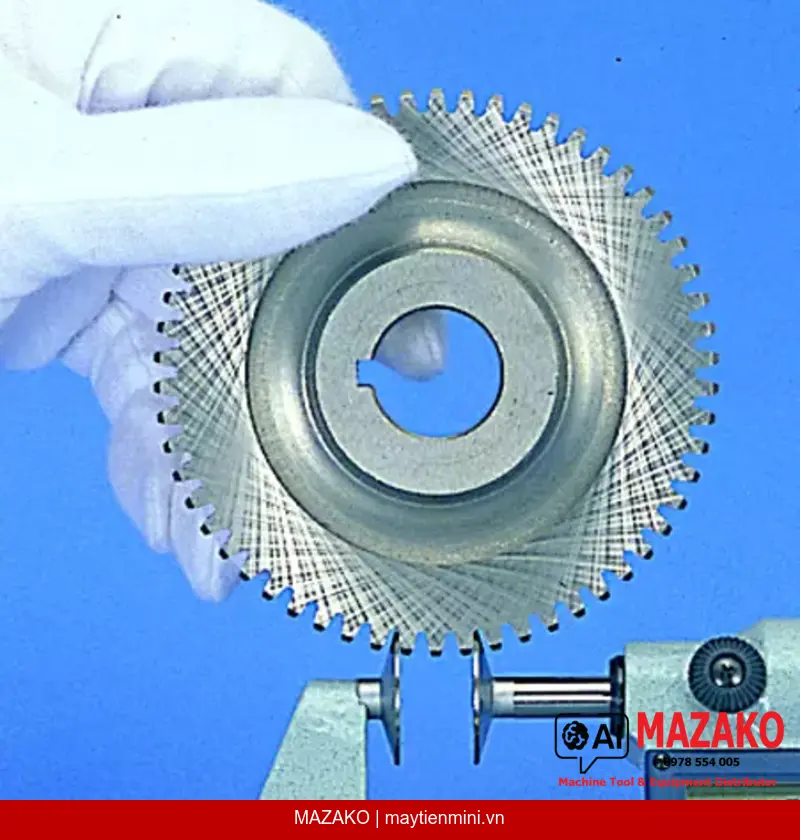

Ứng dụng đo chiều dài tiếp tuyến chân răng bánh răng
Panme 323-353-30 được ứng dụng phổ biến trong kiểm tra chiều dài tiếp tuyến chân răng (root tangent length) của bánh răng trụ thẳng và bánh răng xoắn. Mô-đun đo được từ 0,5 đến 6 mm, đáp ứng đa dạng yêu cầu kiểm tra trong ngành cơ khí chính xác, chế tạo máy và ô tô.
Đo các vị trí lõm, khó tiếp cận
Thiết kế đầu đo dạng đĩa cho phép đo các đặc điểm hình học lõm sâu, rãnh và vị trí mà panme đo ngoài tiêu chuẩn không tiếp cận được. Đây là giải pháp lý tưởng cho bộ phận QC/QA cần kiểm tra chi tiết gia công phức tạp.
Tiêu chuẩn giao hàng đầy đủ
Sản phẩm được cung cấp kèm hộp đựng, cờ lê chuyên dụng, chuẩn hiệu chỉnh (setting standard) và 1 viên pin SR44 — sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 3–4 inch, độ phân giải 0,001 mm
- Kháng nước và bụi IP65 phù hợp môi trường sản xuất
- Đo chiều dài tiếp tuyến chân răng, mô-đun 0,5–6 mm
- Xuất dữ liệu (Data output) kết nối hệ thống SPC
- Tuổi thọ pin khoảng 2,4 năm với pin SR44
- Lực đo 3–8 N, đầu đo thép cứng, gia công micro-lap
Nhận báo giá Panme Mitutoyo 323-353-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 3–4 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép MPE | ±0,0003 inch |
| Biến thiên chiều dài V MPE | 0,00024 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đầu đo | Thép cứng, gia công micro-lap |
| Đầu đo / trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3–8 N |
| Nguồn điện | 1 pin SR44 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Mô-đun đo được | 0,5–6 mm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| Khối lượng | 610 g |
| Phụ kiện kèm theo | Hộp, cờ lê, chuẩn hiệu chỉnh, 1 pin SR44 |
Câu hỏi thường gặp
Panme đo dạng đĩa Mitutoyo 323-353-30 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo hình đĩa thay vì đầu đo phẳng hoặc cầu. Thiết kế này cho phép đo các vị trí lõm, rãnh sâu và đặc biệt là chiều dài tiếp tuyến chân răng bánh răng trụ, xoắn — đây là phép đo mà panme đo ngoài tiêu chuẩn không thực hiện được.
Mô-đun bánh răng nào có thể đo được bằng thiết bị này?
Panme 323-353-30 có thể đo bánh răng với mô-đun từ 0,5 đến 6 mm. Thiết bị phù hợp cho kiểm tra bánh răng trong ngành cơ khí chính xác, chế tạo máy, hộp số ô tô và các ứng dụng truyền động công nghiệp.
Cấp bảo vệ IP65 của thiết bị có ý nghĩa gì trong môi trường sản xuất?
IP65 nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi và chịu được tia nước phun trực tiếp. Trong môi trường gia công có dầu cắt, phoi kim loại và độ ẩm cao, cấp bảo vệ này đảm bảo độ tin cậy và tuổi thọ lâu dài cho thiết bị đo.
Thiết bị có hỗ trợ xuất dữ liệu về hệ thống SPC không?
Có, Panme 323-353-30 tích hợp chức năng Data Output cho phép truyền dữ liệu đo sang phần mềm SPC hoặc thiết bị thu thập dữ liệu tương thích của Mitutoyo. Tính năng này hỗ trợ quản lý chất lượng theo thời gian thực tại các nhà máy sản xuất.
Thiết bị được giao kèm những phụ kiện gì và có cần hiệu chuẩn trước khi sử dụng không?
Sản phẩm được giao kèm hộp đựng, cờ lê chuyên dụng, chuẩn hiệu chỉnh (setting standard) và 1 viên pin SR44, sẵn sàng sử dụng ngay. Nên thực hiện kiểm tra điểm zero bằng chuẩn hiệu chỉnh đi kèm trước mỗi ca đo để đảm bảo độ chính xác.
