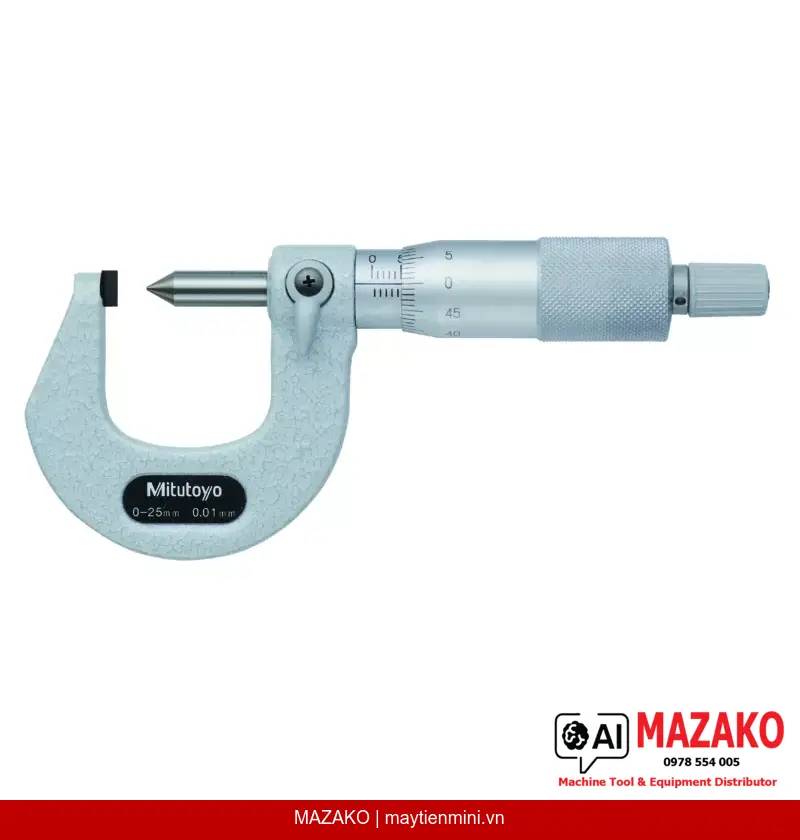

Panme Đo Chiều Cao Crimp Mitutoyo 112-401 (0-25mm)
Panme cơ khí Mitutoyo 112-401 đo chiều cao crimp tiếp điểm điện, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo nhọn, cơ cấu ratchet đảm bảo độ lặp lại đo lường.
Mô tả sản phẩm
Panme Đo Chiều Cao Crimp Mitutoyo 112-401 là thiết bị đo cơ khí chuyên dụng, được thiết kế đặc biệt để đo chiều cao crimp (crimp height) của các tiếp điểm điện — một thông số kiểm soát chất lượng quan trọng trong ngành sản xuất dây cáp và đầu nối điện. Đầu đo nhọn cho phép tiếp cận chính xác vào vùng crimp hẹp mà các panme thông thường không thể đo được.
Đầu Đo Nhọn Chuyên Dụng
Đầu đo (spindle) có đường kính ø 6,35 mm với đầu nhọn, cho phép đo chính xác chiều cao crimp trong không gian hẹp của các tiếp điểm điện và đầu nối.
Cơ Cấu Ratchet Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong dải 3–8 N, loại bỏ sai số do người dùng, đảm bảo độ lặp lại (repeatability) cao trong môi trường sản xuất.
Độ Chính Xác Mitutoyo
Sai số cho phép tối đa (MPE) ±3 µm, bề mặt đo bằng thép tôi cứng, gia công micro-lap, đảm bảo tiêu chuẩn đo lường công nghiệp khắt khe.
Thiết Kế Bền Bỉ, Dễ Đọc
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, đường kính thimble ø18 mm, dễ đọc chỉ số, khối lượng nhẹ chỉ 165 g phù hợp sử dụng liên tục.
Ứng Dụng Trong Kiểm Soát Chất Lượng Sản Xuất Đầu Nối Điện
Trong quy trình sản xuất dây điện và cụm đầu nối (wire harness), chiều cao crimp là thông số quyết định chất lượng mối nối điện — ảnh hưởng trực tiếp đến điện trở tiếp xúc và độ bền cơ học. Panme 112-401 đáp ứng yêu cầu đo lường nhanh, lặp lại và chính xác tại trạm kiểm tra QC trên dây chuyền.
Phù Hợp Cho Ngành Nào?
Sản xuất dây điện ô tô (automotive wire harness), sản xuất thiết bị điện tử, lắp ráp đầu nối công nghiệp, và bất kỳ quy trình sản xuất nào yêu cầu kiểm soát chiều cao crimp theo tiêu chuẩn IPC hoặc USCAR.
- Panme cơ khí (analog) — không cần pin, không lỗi màn hình điện tử
- Phạm vi đo 0–25 mm, độ chia 0,01 mm
- Sai số MPE ±3 µm theo tiêu chuẩn Mitutoyo
- Bước ren trục đo 0,5 mm, có khóa trục đo (spindle lock)
- Đi kèm hộp đựng và cờ lê chuyên dụng
- Thương hiệu Mitutoyo — tiêu chuẩn vàng trong đo lường công nghiệp
Tư Vấn & Báo Giá Panme 112-401
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo | Thép tôi cứng, gia công micro-lap |
| Đầu đo (Spindle) | Có khóa trục đo, ø 6,35 mm, bước ren 0,5 mm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 165 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-401 dùng để đo gì?
Panme 112-401 được thiết kế chuyên dụng để đo chiều cao crimp của tiếp điểm điện (electrical contacts) trong sản xuất dây điện và đầu nối. Đầu đo nhọn cho phép tiếp cận vào vùng crimp hẹp mà panme thông thường không thể đo được.
Độ chính xác của Mitutoyo 112-401 là bao nhiêu?
Panme 112-401 có sai số cho phép tối đa (MPE) là ±3 µm với độ chia 0,01 mm. Bề mặt đo bằng thép tôi cứng gia công micro-lap đảm bảo duy trì độ chính xác lâu dài trong điều kiện sản xuất.
Cơ cấu ratchet trên panme 112-401 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo ổn định trong dải 3–8 N, giúp loại bỏ sai số do lực xiết tay khác nhau giữa các lần đo hoặc giữa các người dùng. Đây là yếu tố then chốt đảm bảo độ lặp lại (repeatability) trong kiểm tra QC trên dây chuyền.
Panme 112-401 có sử dụng pin không?
Không. Panme 112-401 là loại cơ khí (analog) hoàn toàn, không sử dụng pin và không có màn hình điện tử. Đây là ưu điểm trong môi trường sản xuất yêu cầu thiết bị đơn giản, bền bỉ và không bị ảnh hưởng bởi hết pin hay nhiễu điện từ.
Mitutoyo 112-401 đi kèm những phụ kiện gì?
Sản phẩm được giao kèm hộp đựng bảo vệ và cờ lê chuyên dụng để điều chỉnh thiết bị. Đây là bộ phụ kiện tiêu chuẩn của Mitutoyo, đảm bảo bảo quản và bảo trì đúng cách.
