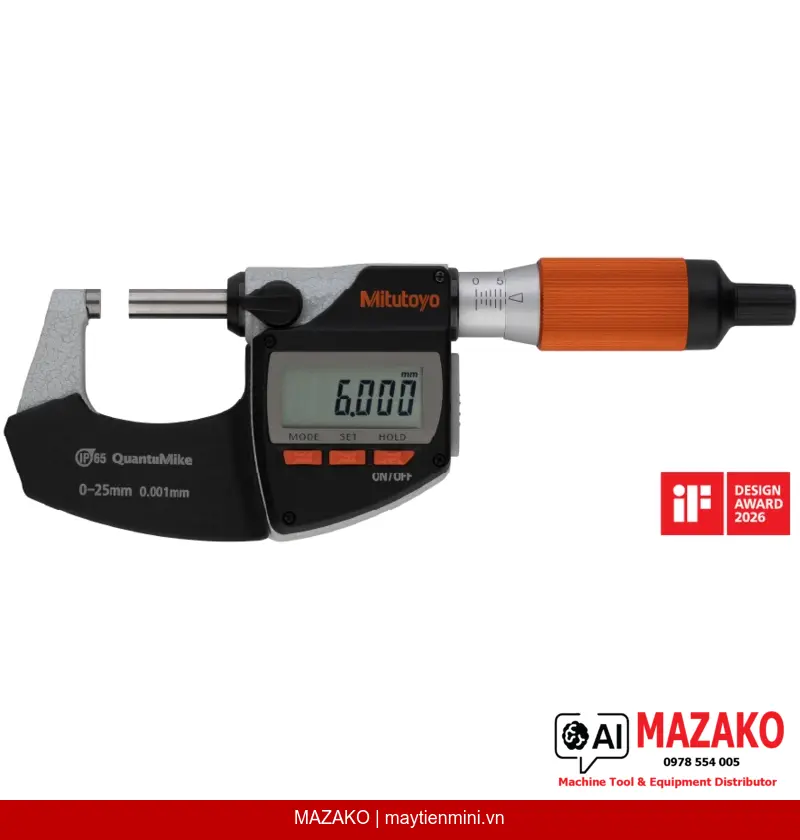

Panme điện tử QuantuMike IP65 Mitutoyo 293-140-40 (0-25mm, 0.001mm)
Panme điện tử Mitutoyo 293-140-40 chuẩn IP65, phạm vi đo 0-25mm, độ phân giải 0.001mm, đầu đo xoay 2mm/vòng cho tốc độ đo nhanh gấp 4 lần, tích hợp cổng Digimatic S1, tuổi thọ pin 2 năm.
Mô tả sản phẩm
Panme điện tử Mitutoyo 293-140-40 (QuantuMike IP65) là dòng panme đo ngoài cao cấp với bước ren trục đo 2mm/vòng, cho tốc độ dịch chuyển nhanh gấp 4 lần panme tiêu chuẩn. Thiết bị đạt chuẩn bảo vệ IP65 — phù hợp sử dụng trực tiếp tại vị trí gia công có dung dịch làm mát bắn tóe — và đáp ứng EN ISO 3611 Class 1 với EMPE ±1 µm.
Tốc độ đo vượt trội
Bước ren trục đo 2mm/vòng xoay núm, tốc độ dịch chuyển nhanh gấp 4 lần so với panme thông thường, giảm đáng kể thời gian đo trong sản xuất hàng loạt.
Kết nối Digimatic S1 hai chiều
Hỗ trợ truyền dữ liệu hai chiều qua cổng Digimatic S1, cho phép cài đặt thông số từ máy tính PC và tích hợp vào hệ thống SPC tự động.
Chống nước và bụi IP65
Chuẩn bảo vệ IP65 cho phép sử dụng trong môi trường gia công có dầu cắt, dung dịch làm mát mà không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.
Tuổi thọ pin đặc biệt
Pin CR2032 duy nhất hoạt động liên tục khoảng 4000 giờ (khoảng 2 năm sử dụng bình thường), giảm chi phí bảo trì và gián đoạn sản xuất.
Độ chính xác đạt chuẩn EN ISO 3611 Class 1
Sai số cho phép lớn nhất (EMPE) ±1 µm và biến thiên chiều dài VMPE 1 µm theo EN ISO 3611 Class 1, đảm bảo kết quả đo tin cậy cho các chi tiết yêu cầu dung sai chặt chẽ trong ngành cơ khí chính xác, ô tô và điện tử.
Chức năng phán định GO/±NG tích hợp
Thiết bị cho phép cài đặt giới hạn dung sai trên và dưới để thực hiện phán định GO/±NG trực tiếp trên màn hình LCD, hỗ trợ kiểm soát chất lượng nhanh tại chuyền sản xuất mà không cần phần mềm bên ngoài.
Thiết kế tiện lợi cho vận hành một tay
Cơ cấu núm xoay có cóc hãm (ratchet thimble), kết hợp thiết kế nhỏ gọn, cho phép thao tác đo bằng một tay hoặc gắn trên giá đỡ. Khóa chức năng bảo vệ màn hình tránh thao tác sai ngoài ý muốn.
Cảnh báo thông minh tích hợp
Tích hợp chức năng cảnh báo lịch hiệu chuẩn định kỳ, cảnh báo tốc độ tiếp cận đầu đo và cảnh báo pin yếu — giúp đảm bảo tính truy xuất đo lường và duy trì độ tin cậy kết quả đo trong môi trường sản xuất được chứng nhận ISO.
- Phạm vi đo 0-25mm, độ phân giải 0.001mm, hiển thị LCD chiều cao ký tự 7.5mm
- Bề mặt đo phủ carbide, gia công micro-lap cho độ phẳng và độ bền cao
- Trục đo ø6.35mm có khóa trục, lực đo 7-12N ổn định
- Hỗ trợ ABS/INC, HOLD, PRESET, hàm tính toán và phím tùy chỉnh
- Tự động tắt nguồn sau 20 phút không sử dụng
- Giao hàng kèm hộp đựng, cờ lê, pin CR2032 và chứng chỉ kiểm định
Tư vấn và báo giá Panme Mitutoyo 293-140-40
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 293-140-40 |
| Thương hiệu | Mitutoyo |
| Chuẩn kết nối dữ liệu | Digimatic S1 |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép lớn nhất EMPE | ±1 µm |
| Biến thiên chiều dài VMPE | 1 µm |
| Cấp chính xác theo EN ISO 3611 | Class 1 |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Bề mặt đo | Mũi carbide, gia công micro-lap |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 2 mm |
| Lực đo | 7-12 N |
| Nguồn điện | 1 pin CR2032 |
| Tuổi thọ pin | Khoảng 2 năm (sử dụng bình thường) / khoảng 4000 giờ (liên tục) |
| Chuẩn bảo vệ | IP65 |
| Khối lượng | 265 g |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Phán định GO/±NG | Có |
| Khóa chức năng | Có |
| Hàm tính toán | Có (có công thức) |
| Cảnh báo hiệu chuẩn định kỳ | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, pin CR2032, chứng chỉ kiểm định |
Câu hỏi thường gặp
Panme Mitutoyo 293-140-40 nhanh hơn panme thông thường như thế nào?
Model 293-140-40 sử dụng bước ren trục đo 2mm/vòng xoay núm, gấp đôi so với panme tiêu chuẩn (1mm/vòng), cho phép trục đo dịch chuyển nhanh gấp 4 lần trong cùng thời gian thao tác. Điều này giúp rút ngắn đáng kể thời gian đo trong sản xuất hàng loạt mà không ảnh hưởng đến độ chính xác.
Chuẩn IP65 của panme 293-140-40 bảo vệ được những gì trong thực tế sản xuất?
IP65 đảm bảo thiết bị được bảo vệ hoàn toàn khỏi bụi (cấp 6) và chịu được tia nước phun từ mọi hướng (cấp 5). Trong thực tế, panme có thể sử dụng trực tiếp tại máy gia công có dung dịch làm mát bắn tóe mà không gây hỏng hóc mạch điện tử hay ảnh hưởng độ chính xác.
Chức năng GO/±NG trên panme 293-140-40 hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên (Upper) và dưới (Lower) trực tiếp trên thiết bị. Mỗi lần đo, màn hình LCD sẽ hiển thị kết quả phán định GO (đạt), +NG (vượt dung sai trên) hoặc -NG (dưới dung sai dưới). Chức năng này hỗ trợ kiểm soát chất lượng nhanh tại chuyền mà không cần thiết bị phụ trợ.
Cổng Digimatic S1 trên panme 293-140-40 kết nối được với phần mềm SPC nào?
Cổng Digimatic S1 tương thích với toàn bộ hệ sinh thái Mitutoyo Digimatic, bao gồm bộ thu thập dữ liệu USB Input Tool, phần mềm MeasurLink và các giải pháp SPC bên thứ ba hỗ trợ giao thức Digimatic. Kết nối hai chiều cho phép cả truyền số liệu ra lẫn nhận lệnh cài đặt từ PC.
Chu kỳ hiệu chuẩn khuyến nghị cho panme Mitutoyo 293-140-40 là bao lâu?
Mitutoyo khuyến nghị hiệu chuẩn định kỳ tối thiểu 1 lần/năm hoặc theo yêu cầu hệ thống quản lý chất lượng của đơn vị (ISO 9001, IATF 16949). Thiết bị tích hợp sẵn chức năng cảnh báo lịch hiệu chuẩn để nhắc nhở người dùng, hỗ trợ duy trì tính truy xuất đo lường liên tục.
