Panme Đĩa Kỹ Thuật Số IP65 Mitutoyo 323-351-30 (25-50mm)
Panme đĩa kỹ thuật số Mitutoyo 323-351-30, phạm vi đo 1–2 inch, độ phân giải 0,00005\
Mô tả sản phẩm

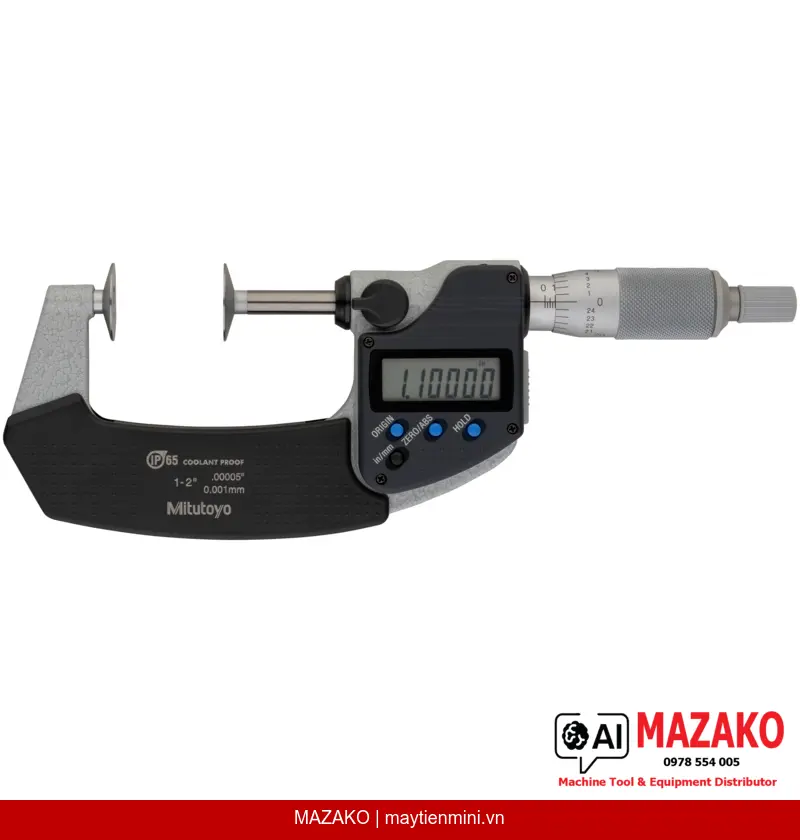

Panme đĩa kỹ thuật số Mitutoyo 323-351-30 (Digimatic Disc Micrometer) được thiết kế chuyên biệt để đo các vị trí khó tiếp cận mà panme tiêu chuẩn không thể thực hiện được. Với mặt đo dạng đĩa và tiêu chuẩn bảo vệ IP65, thiết bị phù hợp cho môi trường sản xuất công nghiệp khắc nghiệt, đặc biệt trong kiểm tra bánh răng và chi tiết lõm sâu.
Đo Bánh Răng Chuyên Dụng
Đo được chiều dài tiếp tuyến gốc răng của bánh răng trụ và bánh răng nghiêng, module đo được từ 0,5 đến 6 mm — ứng dụng mà panme thông thường không đáp ứng được.
Tiếp Cận Vị Trí Khó
Thiết kế mặt đo dạng đĩa đường kính ø6,35 mm cho phép tiếp cận các rãnh, hốc lõm sâu và biên dạng phức tạp mà các dụng cụ đo thông thường bị hạn chế.
Độ Phân Giải Cao & Kép
Hiển thị kỹ thuật số LCD với bước đọc 0,00005 inch / 0,001 mm, chuyển đổi linh hoạt giữa hệ inch và metric, hỗ trợ chức năng ABS/INC và HOLD.
Bảo Vệ IP65
Kháng bụi và tia nước hoàn toàn theo tiêu chuẩn IP65, thân thước hoàn thiện satin chrome chống ăn mòn, phù hợp cho môi trường gia công cơ khí và kiểm tra chất lượng tại xưởng.
Ứng Dụng Trong Kiểm Tra Chất Lượng Công Nghiệp
Panme đĩa kỹ thuật số Mitutoyo 323-351-30 được sử dụng rộng rãi trong bộ phận QC/QA tại các nhà máy chế tạo bánh răng, hộp số, và các cụm chi tiết cơ khí chính xác. Khả năng xuất dữ liệu (Data Output) cho phép tích hợp vào hệ thống SPC/SQC để theo dõi và kiểm soát chất lượng theo thời gian thực.
Kết Cấu Và Vật Liệu
Mặt đo được làm từ thép tôi cứng với bề mặt mài siêu tinh (micro-lap finish), đảm bảo độ bền lâu dài và độ chính xác ổn định theo thời gian. Núm xoay và thân thước được hoàn thiện satin chrome đường kính ø18 mm, bước ren trục đo 0,5 mm, tích hợp khóa trục đo tiện lợi khi cần cố định vị trí đo.
Sai Số Cho Phép & Độ Tin Cậy Đo Lường
Sai số cho phép lớn nhất (MPE) ±0,0002 inch, biến thiên chiều dài V MPE: 0,00016 inch — đáp ứng yêu cầu kiểm tra chính xác cao trong sản xuất bánh răng và chi tiết cơ khí chính xác theo tiêu chuẩn quốc tế.
- Phạm vi đo 1–2 inch, độ phân giải 0,00005 inch / 0,001 mm
- Tiêu chuẩn bảo vệ IP65 — kháng bụi và tia nước
- Đo module bánh răng từ 0,5 đến 6 mm
- Xuất dữ liệu kỹ thuật số, tương thích hệ thống SPC
- Chức năng HOLD, ABS/INC, tự tắt nguồn sau 20 phút
- Pin SR-44, tuổi thọ pin xấp xỉ 2,4 năm

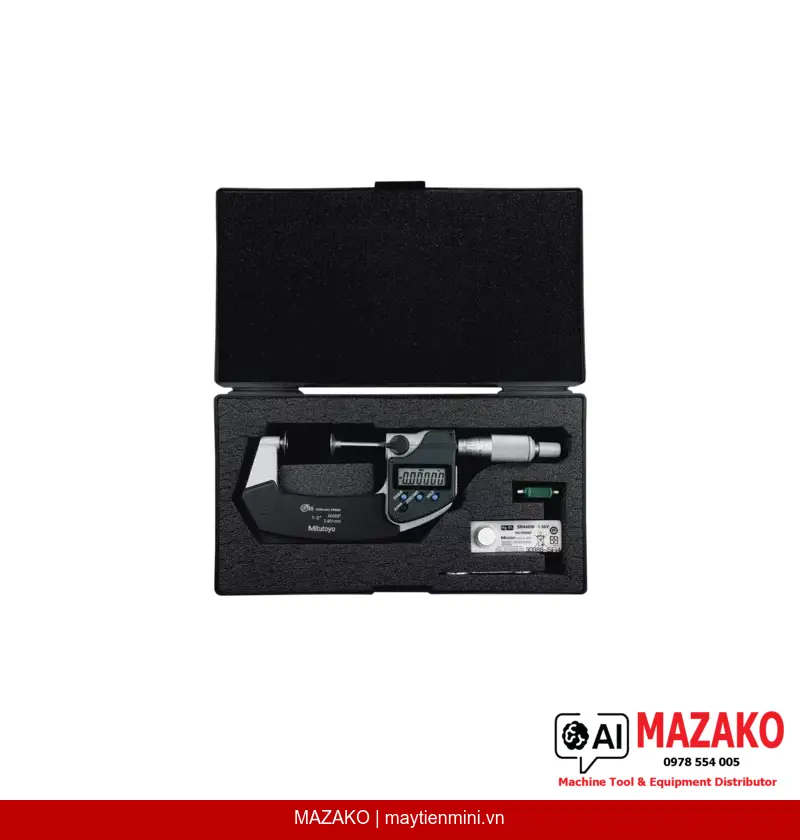

- Giao hàng kèm hộp đựng, cờ lê, chuẩn hiệu chỉnh và pin SR-44
Tư Vấn Và Báo Giá Panme Đĩa Mitutoyo 323-351-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 1–2 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép lớn nhất (E MPE) | ±0,0002 inch |
| Biến thiên chiều dài (V MPE) | 0,00016 inch |
| Màn hình hiển thị | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Thép tôi cứng, mài siêu tinh (micro-lap finish) |
| Đầu đo / trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 3 – 8 N |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Module đo được | 0,5 – 6 mm |
| ORIGIN / ABS / INC | Có |
| Tự tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh, 1 pin SR-44 |
| Khối lượng | 355 g |
Câu hỏi thường gặp
Panme đĩa Mitutoyo 323-351-30 dùng để đo những chi tiết nào?
Thiết bị được thiết kế chuyên biệt để đo chiều dài tiếp tuyến gốc răng của bánh răng trụ và bánh răng nghiêng với module từ 0,5 đến 6 mm. Ngoài ra, mặt đo dạng đĩa còn cho phép đo các rãnh, hốc lõm sâu và các chi tiết khó tiếp cận mà panme tiêu chuẩn không thực hiện được.
Độ chính xác của Mitutoyo 323-351-30 là bao nhiêu?
Sai số cho phép lớn nhất (E MPE) là ±0,0002 inch và biến thiên chiều dài (V MPE) là 0,00016 inch. Độ phân giải hiển thị đạt 0,00005 inch tương đương 0,001 mm, đáp ứng yêu cầu kiểm tra chính xác cao trong sản xuất cơ khí.
Tiêu chuẩn IP65 trên panme này có ý nghĩa gì trong môi trường sản xuất?
IP65 nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi và kháng tia nước phun trực tiếp từ mọi hướng. Điều này giúp panme hoạt động ổn định trong môi trường gia công cơ khí có dầu cắt gọt, phoi bào và độ ẩm cao, kéo dài tuổi thọ thiết bị đáng kể.
Panme đĩa Mitutoyo 323-351-30 có hỗ trợ xuất dữ liệu cho hệ thống SPC không?
Có, thiết bị được trang bị cổng xuất dữ liệu kỹ thuật số tương thích với hệ thống thu thập dữ liệu Mitutoyo (Digimatic). Kỹ sư QC có thể kết nối với phần mềm SPC để ghi nhận và phân tích dữ liệu đo theo thời gian thực, hỗ trợ kiểm soát chất lượng quá trình sản xuất.
Cần hiệu chuẩn panme Mitutoyo 323-351-30 như thế nào?
Thiết bị được giao kèm theo chuẩn hiệu chỉnh (setting standard) chuyên dụng. Người dùng sử dụng chuẩn này để kiểm tra và đặt lại điểm 0 trước mỗi ca đo. Để hiệu chuẩn định kỳ theo tiêu chuẩn ISO, cần gửi thiết bị đến phòng hiệu chuẩn được công nhận hoặc liên hệ MAZAKO để được hỗ trợ.
