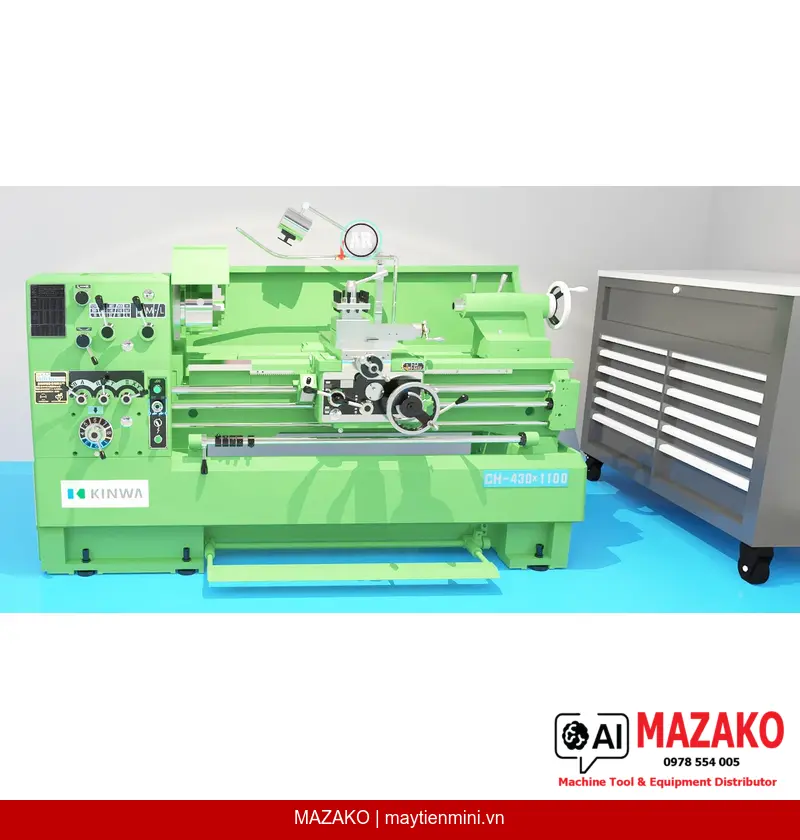

Máy tiện vạn năng KINWA CH-530x1100 thuộc dòng CH Series — High Speed Precision Engine Lathe được thiết kế với thân máy dạng tròn (circular shaped), mang lại độ cứng vững và ổn định vượt trội trong gia công tốc độ cao. Với đường kính tiện qua băng máy 532 mm và khoảng cách chống tâm 1067 mm, máy đáp ứng đa dạng nhu cầu gia công chi tiết cơ khí chính xác trong môi trường sản xuất công nghiệp.
Đầu máy được gia công với độ cứng vững tối đa, sử dụng bánh răng chuẩn JIS Class-1 đảm bảo vận hành êm ái. Trục chính chạy trên ổ bi côn lăn cấp P giúp ổn định tuyệt đối trong cắt gọt nặng. Hệ thống bôi trơn kết hợp ngâm dầu và bơm cưỡng bức đảm bảo tuổi thọ dài lâu.
Trục chính cung cấp 12 cấp tốc độ, dải tốc độ từ 35 đến 2000 r.p.m. (với lỗ trục chính Ø58 mm tiêu chuẩn), hoặc 29 đến 1650 r.p.m. khi trang bị tùy chọn Ø78 mm. Tổng 36 bước tiến dao cho phép linh hoạt điều chỉnh theo từng loại vật liệu và yêu cầu gia công.
Hộp số tích hợp khả năng tiện ren hệ mét (0,2–14 mm, 39 loại) và hệ Anh (2–72 TPI, 44 loại) trong cùng một máy. Được trang bị chốt cắt tải bảo vệ quá tải và bôi trơn ngâm dầu, đảm bảo độ bền cơ cấu truyền động.
Nòng Ụ động được thấm than và mài chính xác với vạch chia theo cả hệ inch và mét, hành trình nòng 170 mm, đường kính nòng 60 mm, côn MT#4. Bàn dao ngang có hành trình 265 mm, bàn dao dọc 145 mm, đáp ứng gia công chi tiết có kích thước đa dạng.
Máy tiện cơ KINWA CH-530x1100 phù hợp với các xưởng cơ khí chế tạo, bộ phận bảo trì nhà máy, và cơ sở gia công chi tiết trục, bạc, ren, côn có đường kính trung bình đến lớn. Máy được ứng dụng rộng rãi trong sản xuất phụ tùng ô tô, xe máy, thiết bị thủy lực, phụ kiện đường ống dầu khí và các chi tiết cơ khí tổng hợp yêu cầu độ chính xác cao.
Thứ nhất, thiết kế thân máy dạng tròn đặc trưng của dòng CH Series tạo ra độ cứng vững kết cấu vượt trội so với thiết kế thông thường, giảm thiểu rung động trong gia công tốc độ cao. Thứ hai, trục chính sử dụng ổ bi côn lăn cấp P với tùy chọn nâng cấp lên cấp P5 đảm bảo độ chính xác gia công bền vững theo thời gian. Thứ ba, KINWA là thương hiệu máy tiện Đài Loan với hơn 55 năm kinh nghiệm sản xuất, đã xuất khẩu hàng nghìn bộ sang Nhật Bản và Hoa Kỳ — minh chứng cho chất lượng được thị trường khắt khe nhất chấp nhận. Thứ tư, MAZAKO là Tổng đại lý chính thức của KINWA tại Việt Nam, đảm bảo nguồn gốc máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
Liên hệ MAZAKO — Tổng đại lý KINWA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CH-530x1100 |
| Đường kính tiện qua băng máy | 532 mm |
| Đường kính qua bàn dao ngang | 368 mm |
| Đường kính tiện qua hầu máy | 710 mm |
| Đường kính tiện tối đa | 385 mm |
| Chiều dài hầu máy | 275 mm |
| Khoảng cách chống tâm | 1067 mm |
| Độ rộng băng máy tiện | 300 mm |
| Hành trình trượt bàn dao dọc | 145 mm |
| Hành trình trượt bàn dao ngang | 265 mm |
| Đường kính lỗ trục chính | 58 mm (tùy chọn 78 mm) |
| Côn trong lỗ trục chính | MT6 x MT4 |
| Kiểu mũi trục chính | A1-6, D1-6 (tùy chọn: A2-6, D2-6, D1-8) |
| Số cấp tốc độ trục chính | 12 |
| Dãy tốc độ trục chính (220V/60Hz, Ø58 mm) | 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 r.p.m. |
| Dãy tốc độ trục chính (tùy chọn Ø78 mm) | 29, 43, 62, 90, 130, 190, 275, 405, 540, 790, 1120, 1650 r.p.m. |
| Số bước tiến dao | 36 |
| Bước tiến dao dọc (hệ mét) | 0,037–1,04 mm/rev (P=6 mm); 0,035–0,98 mm/rev (4 TPI) |
| Bước tiến dao ngang | Bằng 1/2 bước tiến dao dọc |
| Đường kính vít me | 35 mm |
| Bước vít me | 4 TPI, P=6 mm |
| Khả năng tiện ren hệ Anh | 2–72 TPI (44 loại) |
| Khả năng tiện ren hệ Mét | 0,2–14 mm (39 loại) |
| Hành trình nòng Ụ động | 170 mm |
| Đường kính nòng Ụ động | 60 mm |
| Côn nòng Ụ động | MT#4 |
| Công suất motor trục chính (30 phút) | 5 HP (tùy chọn 7,5 HP) |
| Công suất motor tưới nguội | 1/8 HP |
| Chiều cao máy | 1400 mm |
| Diện tích sàn | 2050 / 2345 / 2960 x 1040 mm |
| Trọng lượng máy | 1700 kg |
