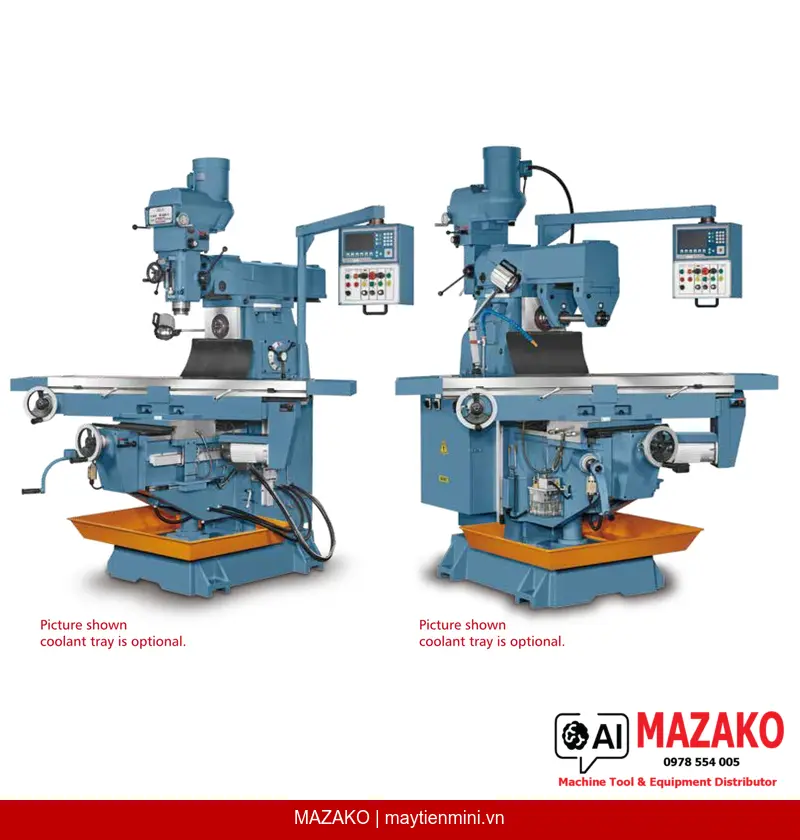

Máy phay đứng ngang vạn năng JEN LIAN JL-VH500B – Bàn 300×1500mm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH500B, bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng biến tốc 70–3800 rpm, trục ngang 9 cấp 90–1320 rpm, thân máy gang Meehanite, bàn xoay 45° trái/phải.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH500B là dòng máy phay công nghiệp tích hợp cả trục chính đứng lẫn trục chính ngang trong một thân máy duy nhất, đáp ứng đa dạng yêu cầu gia công cơ khí chính xác. Thân máy được đúc từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa trong các ca gia công nặng. Với bàn máy 300×1500mm và hành trình dọc 1000mm, JL-VH500B phù hợp cho các xưởng cần gia công chi tiết lớn với năng suất cao.
Kết cấu thân máy gang Meehanite & rãnh trượt tôi cứng
Toàn bộ các bộ phận kết cấu chính được đúc từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa. Ba trục rãnh trượt được tôi cứng và mài chính xác. Rãnh trượt trục X và Y được phủ Turcite-B và cạo rà chính xác, giảm ma sát và tăng tuổi thọ.
Trục đứng biến tốc & trục ngang 9 cấp tốc độ
Trục chính đứng có dải tốc độ biến tốc cơ học từ 70 đến 3800 rpm, côn NT40, hành trình nòng 150mm, đường kính nòng 105mm. Trục chính ngang có 9 cấp tốc độ từ 90 đến 1320 rpm, côn NT40, khoảng cách từ tâm trục đến mặt bàn 0–400mm. Đầu trục đứng xoay 90° mỗi bên, cần ngang xoay 360°.
Dẫn động vít me bi trục X, Y & bàn xoay 45°
Trục X và Y được dẫn động bằng vít me bi qua biến tần (inverter), cho phép tốc độ tiến dao 0–960 mm/min và di chuyển nhanh 960 mm/min trên cả hai trục. Bàn máy xoay được 45° sang trái và phải, mở rộng khả năng gia công góc nghiêng. Hành trình dọc 1000mm, ngang 400mm, đứng 460mm.
Bôi trơn tự động & nâng bàn có động cơ
Hệ thống bôi trơn tự động cấp dầu đến toàn bộ rãnh trượt và vít me, giảm thiểu mài mòn và kéo dài tuổi thọ máy. Nâng bàn theo trục Z được trang bị động cơ riêng (1HP), tốc độ di chuyển nhanh trục đứng 680 mm/min, giúp điều chỉnh chiều cao nhanh chóng trong quá trình gia công.
Ứng dụng trong gia công cơ khí
Máy phay đứng ngang vạn năng JEN LIAN JL-VH500B phù hợp với các xưởng cơ khí chế tạo, phân xưởng khuôn mẫu và nhà máy sản xuất cần gia công chi tiết có kích thước lớn. Với bàn máy 300×1500mm và hành trình dọc 1000mm cùng hộp số mạnh mẽ dẫn động bàn dọc, máy đặc biệt thích hợp cho gia công nặng (heavy duty machining). Khả năng chuyển đổi nhanh giữa trục đứng và trục ngang giúp giảm thời gian gá đặt khi gia công các bề mặt phức tạp trên cùng một chi tiết.
Tại sao chọn JEN LIAN JL-VH500B?
1. Thân máy gang Meehanite chất lượng cao, rãnh trượt tôi cứng và mài chính xác, rãnh X/Y phủ Turcite-B — đảm bảo độ bền và chính xác lâu dài. 2. Tích hợp cả trục đứng biến tốc (70–3800 rpm) và trục ngang 9 cấp (90–1320 rpm) trong một máy, tối ưu chi phí đầu tư. 3. Vít me bi trục X, Y dẫn động qua biến tần, bàn xoay 45° trái/phải — linh hoạt cho nhiều dạng gia công. 4. JEN LIAN thành lập từ năm 1973 tại Đài Loan, sản phẩm xuất khẩu đến 5 châu lục — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo hàng chính hãng và hỗ trợ kỹ thuật trực tiếp.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Ba trục rãnh trượt được tôi cứng và mài chính xác
- Rãnh trượt trục X và Y phủ Turcite-B và cạo rà chính xác
- Trục X và Y dẫn động vít me bi qua biến tần (inverter)
- Bàn dọc dẫn động qua hộp số mạnh, phù hợp gia công nặng
- Hệ thống bôi trơn tự động cho toàn bộ rãnh trượt và vít me
- Tích hợp trục chính đứng và ngang trong một máy (hai chức năng)
- Nâng bàn trục Z có động cơ riêng (Powered table elevation)
- Bàn xoay 45° trái và phải, đầu trục đứng xoay 90° mỗi bên, cần ngang xoay 360°
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (Cooling system)
- Bộ bôi trơn tự động (Automatic lubricator)
- Tủ điều khiển điện (Electric control box)
- Hộp dụng cụ kèm tools (Tool box with tools)
- Đèn làm việc thạch anh (Quartz working light)
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá phay ngang Ø27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Vít me bi trục X dẫn động biến tần 2HP
- Vít me bi trục Y dẫn động biến tần 1HP
- Nâng bàn trục Z có động cơ (Z-axis powered table elevation)
- Bàn xoay được 45° trái và phải
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội (Coolant tray)
- Hệ thống đọc số kỹ thuật số DRO (Digital readout system)
- Thanh kéo trục chính khí nén (Air draw bar)
- Tấm chắn an toàn (Safety guard)
- Điện chuẩn CE (CE Electric)
- Motor đầu phay đứng 7.5HP (7.5HP vertical milling head motor)
- Dao phay và dụng cụ cắt (Milling cutter and tools)
- Trục gá phay ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 400 mm |
| Hành trình đứng | 460 mm (trục đứng) |
| Bàn xoay được (trái & phải) | 45° |
| Kích thước rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 0 – 960 mm/min |
| Tốc độ cắt bàn ngang | 0 – 960 mm/min |
| Tốc độ di chuyển nhanh bàn dọc | 960 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 960 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 70 – 3800 rpm (biến tốc cơ học) |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái – phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90 – 500 mm (0 – 450 mm) |
| Tốc độ trục chính ngang | 90 – 1320 rpm (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0 – 400 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor trục đứng | 3 HP (4P) |
| Công suất motor trục ngang | 5 HP (4P) |
| Công suất motor chạy bàn dọc | 1 HP (4P) |
| Công suất motor chạy bàn ngang | 1/2 HP (4P) |
| Công suất motor trục đứng (di chuyển nhanh bàn) | 1 HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D x R x C) | 210 x 205 x 231 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH500B phù hợp gia công chi tiết và vật liệu nào?
JL-VH500B với bàn máy 300×1500mm, hành trình dọc 1000mm và bàn dọc dẫn động qua hộp số mạnh mẽ phù hợp gia công các chi tiết cơ khí kích thước lớn từ thép, gang, nhôm và hợp kim. Khả năng gia công nặng (heavy duty machining) cùng hai trục chính đứng và ngang giúp máy xử lý tốt các bề mặt phẳng, rãnh, bậc và biên dạng phức tạp trong một lần gá.
Điểm nổi bật kỹ thuật của JL-VH500B so với máy phay đứng thông thường là gì?
JL-VH500B tích hợp cả trục chính đứng (biến tốc cơ học 70–3800 rpm, côn NT40) và trục chính ngang (9 cấp 90–1320 rpm, côn NT40) trong một máy duy nhất. Rãnh trượt X và Y được phủ Turcite-B và cạo rà chính xác, kết hợp dẫn động vít me bi qua biến tần cho cả hai trục, giúp di chuyển êm và chính xác. Bàn xoay 45° trái/phải và đầu trục đứng xoay 90° mỗi bên mở rộng đáng kể khả năng gia công góc nghiêng.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải đại lý chính thức không?
JEN LIAN PRECISION INDUSTRY CO., LTD. được thành lập năm 1973 tại Taichung, Đài Loan, chuyên sản xuất máy phay vạn năng và máy phay chính xác, xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan. MAZAKO là Tổng đại lý (nhà phân phối độc quyền) của JEN LIAN tại Việt Nam, đảm bảo hàng chính hãng, chứng từ đầy đủ và hỗ trợ kỹ thuật trực tiếp.
Hệ thống bôi trơn của JL-VH500B hoạt động như thế nào và ảnh hưởng đến tuổi thọ máy ra sao?
JL-VH500B được trang bị bộ bôi trơn tự động cấp dầu đến toàn bộ rãnh trượt và vít me trên cả ba trục. Việc bôi trơn liên tục và tự động giúp giảm ma sát, hạn chế mài mòn trên các bề mặt tiếp xúc, đặc biệt kết hợp với lớp phủ Turcite-B trên rãnh X và Y giúp kéo dài đáng kể tuổi thọ của hệ thống dẫn hướng. Người vận hành không cần bơm dầu thủ công trong quá trình gia công.
Thời gian giao hàng và quy trình đặt mua máy JL-VH500B tại MAZAKO như thế nào?
Để đặt mua máy phay đứng ngang vạn năng JEN LIAN JL-VH500B, quý khách liên hệ trực tiếp với MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam — để nhận báo giá chính thức, tư vấn cấu hình phụ kiện tùy chọn (DRO, motor 7.5HP, khay tưới nguội...) và thông tin thời gian giao hàng cụ thể. MAZAKO hỗ trợ lắp đặt, vận hành thử và đào tạo sử dụng tại xưởng của khách hàng.
