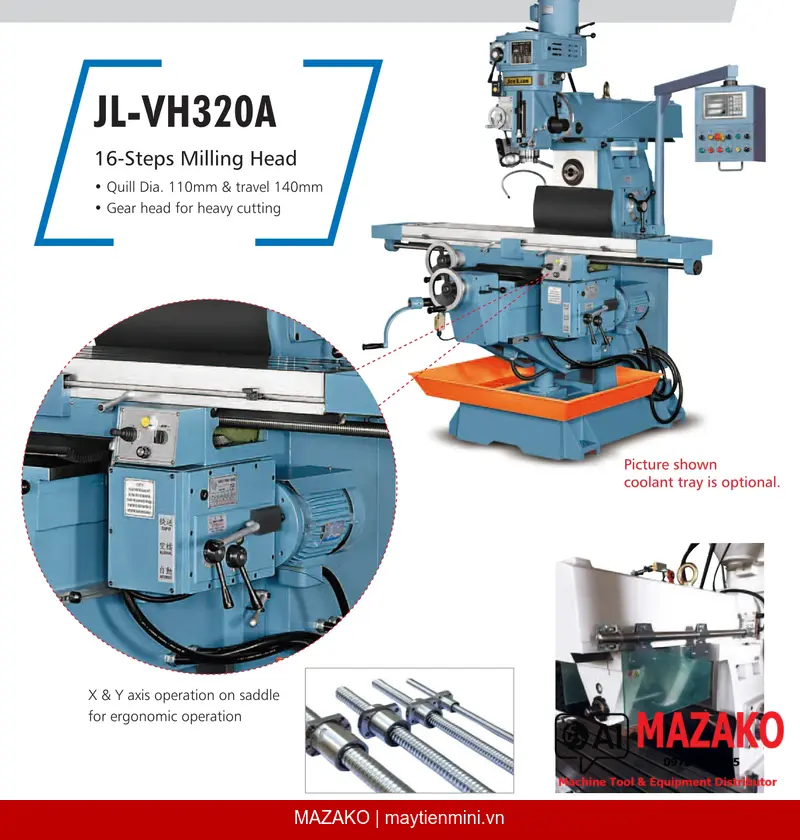

Máy phay đứng ngang vạn năng JEN LIAN JL-VH320A
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320A tích hợp trục chính đứng và ngang trên cùng một máy. Bàn máy 300×1500mm, hành trình dọc 1000mm, trục đứng 16 cấp tốc độ, côn NT40.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH320A là giải pháp gia công đa năng tích hợp cả trục chính đứng và trục chính ngang trong một thân máy, cho phép thực hiện nhiều dạng phay khác nhau mà không cần thay đổi thiết lập. Thân máy được đúc từ gang Meehanite chất lượng cao, ba trục trượt được tôi cứng và mài chính xác, đảm bảo độ cứng vững và ổn định tối đa cho gia công nặng. Được sản xuất bởi JEN LIAN PRECISION INDUSTRY CO., LTD. — nhà sản xuất máy phay Đài Loan thành lập năm 1973, phân phối chính thức tại Việt Nam bởi MAZAKO với tư cách Tổng đại lý.
Tích hợp 2 trục chính trong 1 máy
Trục chính đứng 60Hz: 75–3600 rpm / 50Hz: 63–3000 rpm (16 cấp) (côn NT40, hành trình nòng 150mm, đường kính nòng 105mm, xoay ±90°); trục chính ngang 9 cấp tốc độ 90–1320 rpm (côn NT40). Cần ngang xoay được 360°, hành trình 450mm.
Bàn máy lớn, hành trình rộng
Kích thước bàn máy 300×1500mm với 3 rãnh chữ T (16×3×70mm). Hành trình dọc 1000mm, hành trình ngang 400mm, hành trình đứng 460mm. Bàn nâng hạ bằng động cơ (powered table elevation).
Kết cấu trục vít me bi X/Y và dẫn hướng box way
Trục X và Y được trang bị vít me bi giúp tăng độ chính xác và giảm độ rơ. Rãnh trượt trục Y và Z dạng box way; rãnh trượt X và Y được phủ lớp chống mài mòn và cạo chính xác. Trục Y dẫn động bằng biến tần (inverter).
Bôi trơn tự động và hộp số mạnh mẽ
Hệ thống bôi trơn tự động cung cấp dầu đến toàn bộ rãnh trượt và vít me. Bàn dọc dẫn động qua hộp số mạnh mẽ, phù hợp cho gia công nặng (heavy duty machining). Tốc độ chạy nhanh bàn dọc đạt 2880 mm/min (4P) hoặc 1440 mm/min (8P).
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH320A phù hợp cho các xưởng cơ khí chế tạo, phân xưởng khuôn mẫu và nhà máy sản xuất linh kiện cần thực hiện đa dạng nguyên công phay trên cùng một thiết bị. Bàn máy 300×1500mm và hành trình dọc 1000mm đáp ứng gia công các chi tiết có kích thước trung bình đến lớn. Khả năng phay đứng và phay ngang trên cùng một máy giúp tiết kiệm thời gian gá đặt, phù hợp gia công rãnh, mặt phẳng, bánh răng, và các chi tiết đòi hỏi nhiều hướng cắt khác nhau.
Tại sao chọn JEN LIAN JL-VH320A?
1. Thân máy đúc gang Meehanite, ba trục trượt tôi cứng và mài chính xác — nền tảng cho gia công nặng ổn định.
2. Tích hợp trục chính đứng biến tốc và trục chính ngang 9 cấp trong một máy, linh hoạt cho nhiều dạng phay khác nhau.
3. Vít me bi trên trục X và Y, rãnh trượt X/Y phủ lớp chống mài mòn và cạo chính xác, nâng cao độ chính xác gia công.
4. Sản xuất tại Đài Loan bởi JEN LIAN — thương hiệu máy phay uy tín hơn 50 năm kinh nghiệm, xuất khẩu 5 châu lục. MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
- Thân máy đúc gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa
- Ba trục trượt được tôi cứng và mài chính xác
- Tích hợp trục chính đứng và trục chính ngang — hai chức năng trong một máy
- Rãnh trượt Y và Z dạng box way; rãnh trượt X và Y phủ lớp chống mài mòn và cạo chính xác
- Vít me bi lắp đặt trên trục X và Y
- Bàn dọc dẫn động qua hộp số mạnh mẽ, phù hợp gia công nặng
- Hệ thống bôi trơn tự động cho toàn bộ rãnh trượt và vít me
- Trục Y dẫn động bằng biến tần; bàn nâng hạ bằng động cơ điện
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội
- Bôi trơn tự động
- Tủ điều khiển điện
- Hộp dụng cụ kèm tools
- Đèn làm việc thạch anh
- Thanh kéo trục chính (Spindle draw bar)
- Vít me bi trục X và Y
- Dẫn động hộp số trục X
- Dẫn động biến tần trục Y
- Nâng hạ bàn bằng động cơ trục Z
- Trục gá phay ngang Ø27mm kèm bạc lót
Phụ kiện tùy chọn
- Khay hứng dung dịch tưới nguội
- Hệ thống đọc tọa độ kỹ thuật số (DRO)
- Thanh kéo trục chính bằng khí nén
- Hệ thống bảo vệ bàn máy
- Hệ thống bảo vệ trục chính
- Điện chuẩn CE
- Đầu biến tốc vô cấp bằng biến tần (thay thế đầu cơ học)
- Đổi từ 16 cấp Ø110 (cắt nặng) sang 10 cấp Ø105 (cắt nhẹ)
- Motor đầu phay đứng 7.5HP
- Dao phay và dụng cụ cắt
- Trục gá phay ngang bổ sung
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1500 mm |
| Hành trình dọc | 1000 mm |
| Hành trình ngang | 400 mm |
| Hành trình đứng | 460 mm |
| Kích thước rãnh chữ T (kích thước × số rãnh × khoảng cách) | 16 x 3 x 70 mm |
| Tốc độ cắt của bàn dọc | 12 – 270 mm/min (12 cấp) |
| Tốc độ cắt của bàn ngang | 0 – 1320 mm/min (biến tần) |
| Tốc độ di chuyển nhanh bàn dọc | 4P: 2880 mm/min / 8P: 1440 mm/min |
| Tốc độ di chuyển nhanh bàn ngang | 1320 mm/min |
| Tốc độ di chuyển nhanh trục đứng | 680 mm/min |
| Tốc độ trục chính đứng | 60Hz: 75–3600 rpm / 50Hz: 63–3000 rpm (16 cấp) |
| Hành trình nòng trục đứng | 140 mm |
| Đường kính nòng trục đứng | 110 mm |
| Côn trục chính đứng | NT 40 |
| Góc xoay đầu trục đứng trái - phải | 90° mỗi bên |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 450 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 90–500 mm (0–450 mm) |
| Tốc độ trục chính ngang | 90–1320 rpm (9 cấp) |
| Côn trục chính ngang | NT 40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy | 0–460 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 160 mm |
| Công suất motor Trục đứng | 5HP (2P) / 3HP (4P) |
| Công suất motor Trục ngang | 5HP (4P) |
| Công suất motor chạy bàn dọc | 2HP (4/8P) |
| Công suất motor chạy bàn ngang | 1/2HP (4P) |
| Công suất motor trục đứng (di chuyển nhanh) | 1HP (8P) |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 2100 kg (xấp xỉ) |
| Khối lượng đóng kiện | 2300 kg (xấp xỉ) |
| Kích thước kiện máy (D × R × C) | 210 x 205 x 221 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH320A phù hợp gia công chi tiết và vật liệu nào?
JL-VH320A phù hợp gia công các chi tiết dạng hộp, tấm, trục và chi tiết phức tạp đòi hỏi cả phay đứng lẫn phay ngang. Với bàn máy 300×1500mm, hành trình dọc 1000mm và truyền động bàn dọc qua hộp số mạnh, máy xử lý tốt thép kết cấu, gang và các vật liệu cứng trong sản xuất công nghiệp. Khả năng gia công nặng được ghi nhận rõ trong thiết kế truyền động của máy.
Tính năng nổi bật thực tế của JL-VH320A so với máy phay đứng thông thường là gì?
Khác với máy phay đứng thông thường, JL-VH320A tích hợp thêm trục chính ngang (9 cấp tốc độ, 90–1320 rpm, côn NT40) và cần ngang xoay 360°, cho phép thực hiện cả phay ngang mà không cần đổi máy. Ngoài ra, trục X và Y lắp vít me bi, bề mặt trượt phủ vật liệu chống mài mòn và cạo rà chính xác; trục Y dẫn động biến tần cho tốc độ tiến dao liên tục; thân máy đúc gang Meehanite và ba trục trượt được tôi cứng, mài chính xác.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải đại lý chính thức không?
JEN LIAN PRECISION INDUSTRY CO., LTD. là nhà sản xuất máy phay Đài Loan thành lập năm 1973 tại Taichung, chuyên thiết kế và sản xuất máy phay với toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan. Sản phẩm JEN LIAN được xuất khẩu đến 5 châu lục. MAZAKO là Tổng đại lý (nhà phân phối độc quyền) chính thức của JEN LIAN tại Việt Nam, đảm bảo máy chính hãng và hỗ trợ kỹ thuật đầy đủ.
Hệ thống bôi trơn của JL-VH320A hoạt động như thế nào và ảnh hưởng thế nào đến tuổi thọ máy?
JL-VH320A trang bị bộ bôi trơn tự động cung cấp dầu bôi trơn đến toàn bộ các đường trượt và vít me. Hệ thống này giảm thiểu mài mòn cơ học trong quá trình vận hành liên tục, góp phần duy trì độ chính xác và kéo dài tuổi thọ các bộ phận truyền động. Bộ bôi trơn tự động được tính là thiết bị tiêu chuẩn đi kèm máy.
Làm thế nào để đặt hàng máy phay JEN LIAN JL-VH320A tại MAZAKO và thời gian giao hàng như thế nào?
Quý khách có thể liên hệ trực tiếp MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn cấu hình, báo giá và thông tin giao hàng. Là Tổng đại lý JEN LIAN tại Việt Nam, MAZAKO cung cấp máy chính hãng kèm hỗ trợ lắp đặt, hướng dẫn vận hành và bảo hành theo tiêu chuẩn nhà sản xuất.
