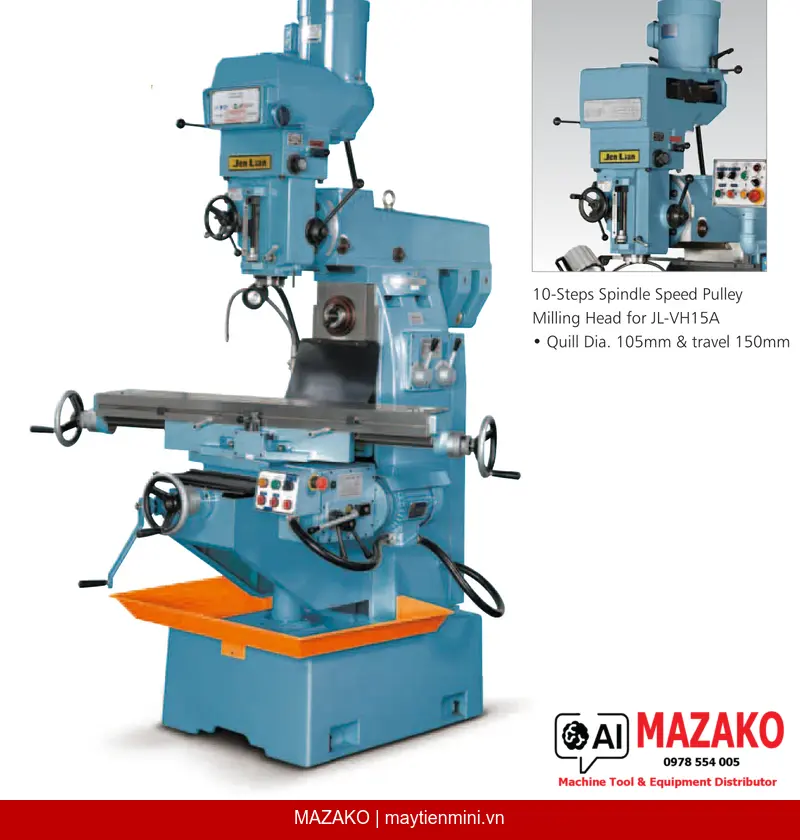

Máy phay đứng ngang vạn năng JEN LIAN JL-VH15A Chính Hãng
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15A, bàn máy 300x1200mm, hành trình dọc 700mm, trục chính đứng NT40 với 10 cấp tốc độ, trục chính ngang NT40 với 6 cấp tốc độ, bàn xoay 45° trái/phải.
Mô tả sản phẩm
Máy phay đứng ngang vạn năng JEN LIAN JL-VH15A tích hợp cả trục chính đứng lẫn trục chính ngang trong một thân máy, cho phép thực hiện đa dạng nguyên công phay mà không cần thay đổi thiết lập. Với bàn máy 300×1200mm xoay được 45° trái/phải, hỗ trợ lắp đầu chia độ vạn năng và đồ gá slotting, máy đáp ứng tốt các yêu cầu gia công phức tạp trong xưởng cơ khí công nghiệp. JEN LIAN JL-VH15A là sản phẩm chính hãng Đài Loan, được MAZAKO phân phối độc quyền tại Việt Nam.
Bàn máy xoay linh hoạt
Kích thước bàn máy 300×1200mm với 3 rãnh chữ T 16mm, khoảng cách 57mm. Bàn xoay được 45° sang trái và phải, hành trình dọc 700mm, hành trình ngang 300mm, hành trình đứng 330mm — đáp ứng gia công chi tiết có góc nghiêng đa dạng.
Trục chính đứng 10 cấp tốc độ
Trục chính đứng côn NT40, hành trình nòng 150mm, đường kính nòng 105mm. Dải tốc độ 60Hz: 73–3925 rpm / 50Hz: 60–3620 rpm với 10 cấp tốc độ. Đầu trục xoay được 90° mỗi bên trái/phải, cần ngang xoay 360°.
Trục chính ngang 6 cấp tốc độ
Trục chính ngang côn NT40, dải tốc độ 60Hz: 108–1470 rpm / 50Hz: 90–1225 rpm với 6 cấp tốc độ. Khoảng cách tâm trục chính đến mặt bàn máy 0–330mm, hành trình cần ngang 455mm.
Rãnh trượt dovetail 3 trục & hệ thống bôi trơn
Kết cấu rãnh trượt dovetail 3 trục (X/Y/Z) đảm bảo độ ổn định khi cắt gọt. Bơm dầu bôi trơn bằng tay được trang bị tiêu chuẩn. Tốc độ bàn dọc 60Hz: 21–246 mm/min (6 bước), tốc độ di chuyển nhanh bàn dọc 60Hz: 2056 mm/min.
Ứng dụng trong gia công cơ khí
JEN LIAN JL-VH15A phù hợp với các xưởng cơ khí chế tạo, xưởng khuôn mẫu và cơ sở sản xuất chi tiết máy cần thực hiện đa dạng nguyên công trên một thiết bị. Máy đặc biệt hiệu quả cho phay mặt phẳng, phay rãnh, phay bánh răng (kết hợp đầu chia độ vạn năng), gia công rãnh then, và gia công chi tiết có góc nghiêng nhờ bàn xoay 45°. Khả năng lắp đồ gá slotting mở rộng thêm nguyên công xọc rãnh then trong lỗ mà không cần đầu tư thêm máy riêng biệt.
Tại sao chọn JEN LIAN JL-VH15A?
1. Tích hợp trục đứng (5HP, 10 cấp) và trục ngang (4HP, 6 cấp) trong một máy — giảm chi phí đầu tư và diện tích xưởng. 2. Bàn xoay 45° trái/phải kết hợp hỗ trợ đầu chia độ vạn năng và đồ gá slotting — đa năng hóa nguyên công gia công. 3. Rãnh trượt dovetail 3 trục cùng hệ thống bôi trơn tay trang bị sẵn, đảm bảo vận hành ổn định lâu dài. 4. Sản xuất tại Đài Loan bởi JEN LIAN — thương hiệu máy phay chính xác thành lập năm 1973, xuất khẩu 5 châu lục. MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo hàng chính hãng và hỗ trợ kỹ thuật trực tiếp.
- Bàn máy xoay được 45° trái và phải
- Hỗ trợ lắp đầu chia độ vạn năng (truyền động qua vít me)
- Hỗ trợ lắp đồ gá slotting
- Rãnh trượt dovetail 3 trục (X/Y/Z)
- Trục chính đứng NT40, 10 cấp tốc độ, hành trình nòng 150mm
- Trục chính ngang NT40, 6 cấp tốc độ
- Hộp số truyền động trục X trang bị tiêu chuẩn
Phụ kiện tiêu chuẩn
- Hệ thống tưới nguội (Cooling system)
- Bơm dầu bôi trơn bằng tay (Manual oil pump)
- Hộp số truyền động trục X (X-axis gear box drive)
- Bàn xoay trái/phải 45° (Table swivel R&L 45°)
- Hộp dụng cụ và dụng cụ hiệu chỉnh (Tool box with adjusting tools)
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá dao ngang Dia. 27mm kèm bạc lót (Horizontal cutting arbor Dia. 27mm with sleeves)
- Đèn chiếu sáng Halogen
Phụ kiện tùy chọn
- Khay tưới nguội (Coolant tray)
- Điện chuẩn CE (CE electric)
- Tấm chắn an toàn (Safety guard)
- Hệ thống đọc tọa độ kỹ thuật số (Digital readout system)
- Dao phay và dụng cụ cắt (Milling cutter & Tools)
- Thanh kéo trục chính khí nén (Air draw bar)
- Bước tiến tự động trục Y, hộp số 9 cấp (Y-axis automatic feed with 9-step gear-drive)
- Bước tiến trục Z hộp số (Z-axis gear-drive feed)
- Trục gá dao ngang bổ sung (Extra horizontal milling arbor)
Nhận báo giá máy phay JEN LIAN chính hãng
Liên hệ MAZAKO — Tổng đại lý JEN LIAN tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước bàn máy | 300 x 1200 mm |
| Hành trình dọc | 700 mm |
| Hành trình ngang | 300 mm |
| Hành trình đứng | 330 mm |
| Kích thước rãnh chữ T (kích thước x số lượng x khoảng cách) | 16 x 3 x 57 mm |
| Tốc độ cắt của bàn dọc | 60Hz: 21–246 mm/min / 50Hz: 17–203 mm/min, 6 bước |
| Tốc độ di chuyển nhanh bàn dọc | 60Hz: 2056 mm/min / 50Hz: 1713 mm/min |
| Bàn xoay được (trái & phải) | 45° |
| Tốc độ trục chính đứng | 60Hz: 73–3925 rpm / 50Hz: 60–3620 rpm, 10 cấp |
| Hành trình nòng trục đứng | 150 mm |
| Đường kính nòng trục đứng | 105 mm |
| Côn trục chính đứng | NT40 |
| Góc xoay đầu trục đứng trái - phải (mỗi bên) | 90° |
| Góc xoay của cần ngang | 360° |
| Hành trình cần ngang | 455 mm |
| Khoảng cách từ mũi trục chính đến mặt bàn máy | 70–420 mm |
| Khoảng cách từ tâm trục chính đến mặt trụ đứng | 155–475 mm |
| Tốc độ trục chính ngang | 60Hz: 108–1470 rpm / 50Hz: 90–1225 rpm, 6 cấp |
| Côn trục chính ngang | NT40 |
| Khoảng cách từ tâm trục chính đến mặt bàn máy (trục ngang) | 0–330 mm |
| Khoảng cách tâm trục chính đến mặt đáy cần ngang | 135 mm |
| Công suất motor trục đứng | 5 HP |
| Công suất motor trục ngang | 4 HP |
| Công suất motor chạy bàn dọc | 1 1/2 HP |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng máy | 1250 kg |
| Khối lượng đóng kiện | 1380 kg |
| Kích thước kiện máy (D x R x C) | 157 x 180 x 205 cm |
Câu hỏi thường gặp
Máy phay JEN LIAN JL-VH15A phù hợp gia công loại chi tiết và vật liệu nào?
JL-VH15A phù hợp gia công các chi tiết cơ khí bằng thép, gang, nhôm và hợp kim phi sắt. Bàn máy 300×1200mm cùng hành trình dọc 700mm cho phép gá đặt chi tiết có kích thước trung bình đến lớn. Khả năng kết hợp đầu chia độ vạn năng và đồ gá slotting mở rộng phạm vi gia công sang bánh răng, rãnh then, cam và các biên dạng phức tạp.
Điểm khác biệt nổi bật của JL-VH15A so với máy phay đứng thông thường là gì?
JL-VH15A tích hợp đồng thời trục chính đứng (5HP, 10 cấp tốc độ, NT40) và trục chính ngang (4HP, 6 cấp tốc độ, NT40) trong một thân máy, giúp chuyển đổi nguyên công mà không cần tháo lắp lại phôi. Ngoài ra, bàn máy xoay được 45° trái/phải và đầu trục đứng xoay được 90° mỗi bên, hỗ trợ gia công mặt nghiêng linh hoạt. Rãnh trượt dovetail 3 trục đảm bảo độ ổn định trong suốt quá trình cắt gọt.
JEN LIAN là thương hiệu như thế nào và MAZAKO có phải đại lý chính thức không?
JEN LIAN PRECISION INDUSTRY CO., LTD. là nhà sản xuất máy phay Đài Loan thành lập năm 1973 tại Taichung, chuyên sản xuất máy phay vạn năng và máy phay chính xác, xuất khẩu đến 5 châu lục. Toàn bộ công đoạn đúc và gia công thân máy thực hiện tại Đài Loan. MAZAKO là Tổng đại lý (nhà phân phối độc quyền) của JEN LIAN tại Việt Nam, đảm bảo sản phẩm chính hãng, đầy đủ phụ kiện tiêu chuẩn và hỗ trợ kỹ thuật sau bán hàng.
Việc bảo trì và bôi trơn máy JL-VH15A được thực hiện như thế nào?
JL-VH15A được trang bị tiêu chuẩn bơm dầu bôi trơn bằng tay (manual oil pump), giúp người vận hành chủ động cấp dầu cho các bề mặt trượt trong quá trình sử dụng. Hệ thống tưới nguội (cooling system) cũng được trang bị sẵn để kiểm soát nhiệt độ khi gia công. Việc bảo trì định kỳ theo hướng dẫn của nhà sản xuất và sử dụng đúng loại dầu bôi trơn là yếu tố quan trọng để duy trì tuổi thọ máy.
Làm thế nào để đặt hàng máy phay JEN LIAN JL-VH15A tại MAZAKO và thời gian giao hàng là bao lâu?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc bộ phận kinh doanh để được báo giá chính xác và tư vấn cấu hình phù hợp, bao gồm các phụ kiện tùy chọn như hệ thống DRO, bước tiến tự động trục Y, hay tấm chắn an toàn CE. Thời gian giao hàng cụ thể phụ thuộc vào tình trạng hàng tồn kho — MAZAKO sẽ xác nhận sau khi nhận yêu cầu đặt hàng chính thức.
