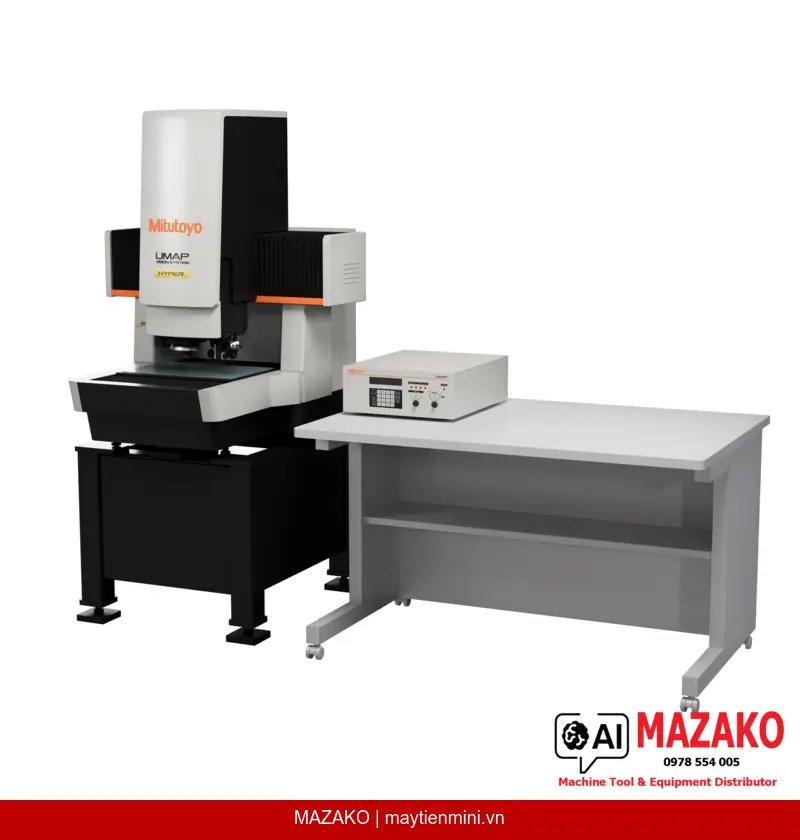

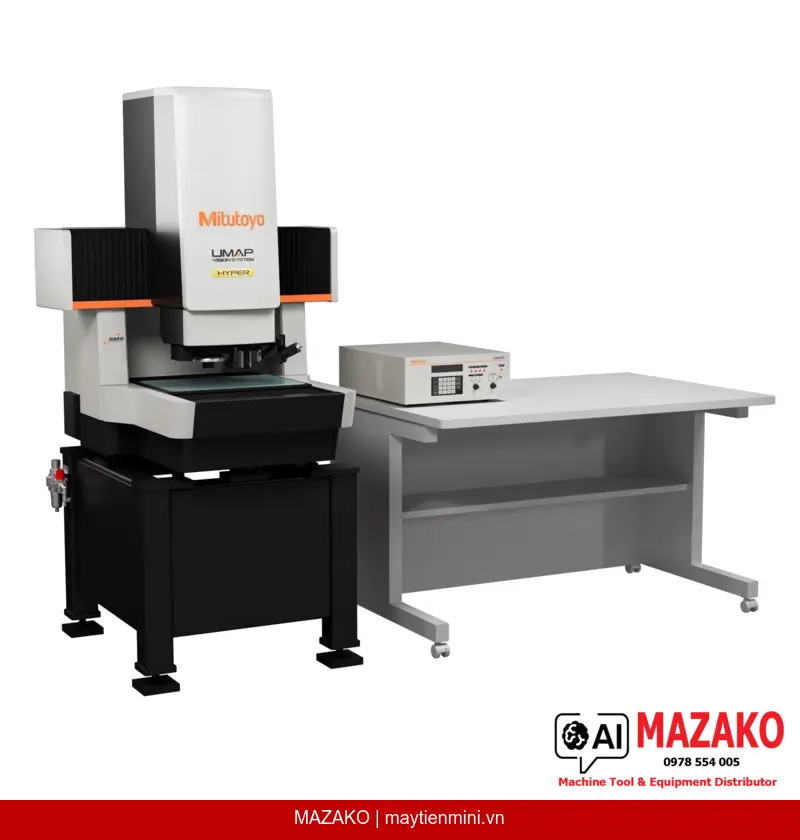

Máy đo vi hình UMAP HYPER 302 Mitutoyo mã 364-714-10 (model UVS2-H302P1L-E) là hệ thống đo hình dạng vi mô tiên tiến, ứng dụng công nghệ siêu âm UMAP (Ultrasonic Micro and Accurate Probe), tích hợp đồng thời hai phương thức đo tiếp xúc và không tiếp xúc trong một thiết bị duy nhất. Đây là giải pháp lý tưởng cho các bộ phận QC/QA và kỹ thuật trong các ngành sản xuất chính xác cao.
Đầu dò micro-stylus UMAP với nhiều đường kính từ 15 μm đến 300 μm, cho phép tiếp cận và đo các chi tiết siêu nhỏ trước đây không thể đo được bằng công nghệ thông thường.
Đầu dò vision (cảm biến hình ảnh) tích hợp sẵn cho phép đo không tiếp xúc với phạm vi đo 300 x 200 x 200 mm, phù hợp với chi tiết dễ biến dạng hoặc bề mặt nhạy cảm.
Độ phân giải 0,02 μm đảm bảo kết quả đo cực kỳ chính xác, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất linh kiện bán dẫn, y tế và cơ khí chính xác.
Độ chính xác với cảm biến vision đạt EUX,MPE = (0,8+2L/1000) μm và với đầu dò quét đạt E0,MPE = (2,2+4L/1000) μm, đáp ứng tiêu chuẩn đo lường quốc tế khắt khe nhất.
UMAP (Ultrasonic Micro and Accurate Probe) là công nghệ độc quyền của Mitutoyo, sử dụng dao động siêu âm để tạo ra đầu dò tiếp xúc cực nhỏ với lực đo rất thấp. Điều này cho phép đo các microfeature như lỗ nhỏ, rãnh hẹp, cạnh vát và bề mặt phức tạp mà các thiết bị đo thông thường không thể tiếp cận. Model UVS2-H302P1L-E (364-714-10) là phiên bản HYPER 302 — thế hệ cao nhất trong dòng UVS2, kết hợp cả hai đầu dò tiếp xúc và không tiếp xúc trong cùng một máy.
Thiết bị phù hợp cho kiểm tra chi tiết trong ngành bán dẫn, điện tử, y tế (dụng cụ phẫu thuật, implant), đồng hồ cơ học, khuôn mẫu chính xác và các chi tiết cơ khí có hình dạng phức tạp hoặc kích thước cực nhỏ. Tải trọng bàn tối đa 15 kg và khối lượng máy 280 kg đảm bảo sự ổn định cao trong môi trường sản xuất.
Một máy thay thế hai thiết bị đo riêng biệt — tiết kiệm không gian, giảm thời gian setup và tăng năng suất kiểm tra. Phạm vi đo sử dụng đầu dò quét 185 x 200 x 175 mm đủ rộng để xử lý đa dạng chi tiết sản xuất trong môi trường công nghiệp thực tế.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | UVS2-H302P1L-E |
| Loại | UMAP HYPER 302 |
| Mã sản phẩm | 364-714-10 |
| Phạm vi đo (cảm biến vision) | 300 x 200 x 200 mm |
| Phạm vi đo (đầu dò quét) | 185 x 200 x 175 mm |
| Độ phân giải | 0,02 µm |
| Độ chính xác — cảm biến vision [µm] | EUX,MPE / EUY,MPE = (0,8+2L/1000) | EUZ,MPE = (1,5+2L/1000) | EUXY,MPE = (1,4+3L/1000) |
| Độ chính xác — đầu dò quét [µm] | E0,MPE = (2,2+4L/1000) |
| Tải trọng bàn tối đa | 15 kg |
| Khối lượng máy | 280 kg |
