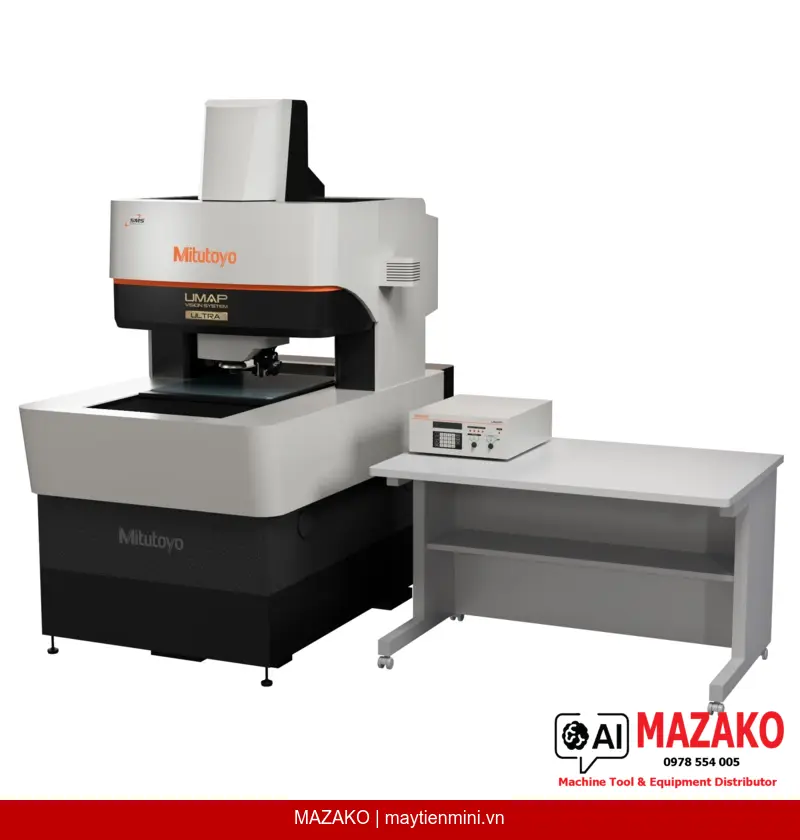

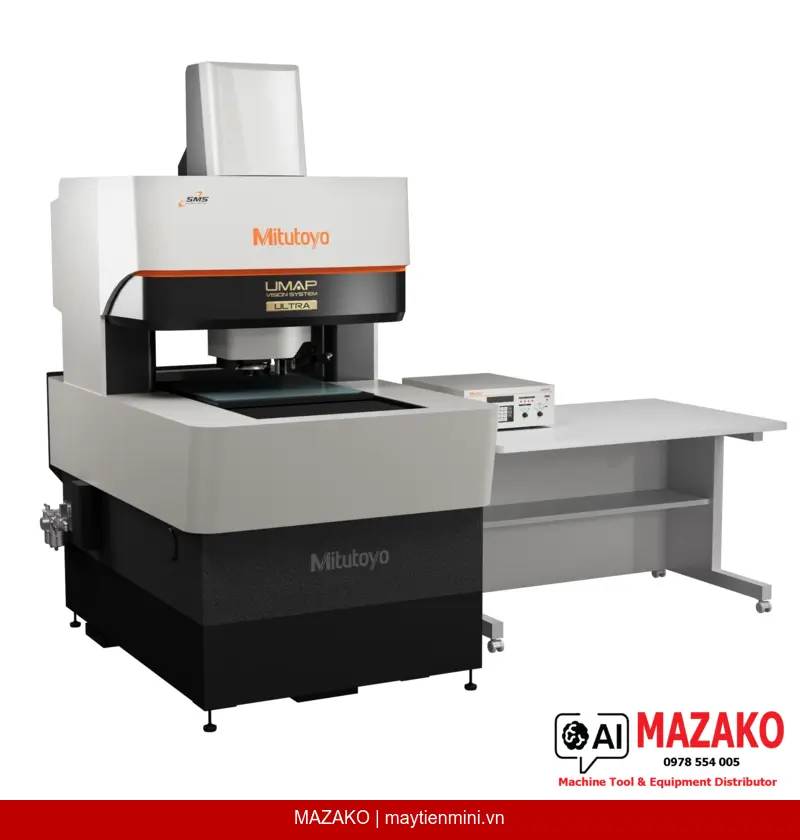

Máy đo vi hình siêu âm UMAP ULTRA 404 Mitutoyo mã 364-718-10 là hệ thống đo micro-form tiên tiến, tích hợp song song hai phương pháp đo tiếp xúc và không tiếp xúc trong cùng một thiết bị. Với độ phân giải 0,01 µm và đầu dò micro-stylus có đường kính từ 15 µm đến 300 µm, hệ thống này giải quyết những bài toán đo lường trên các chi tiết siêu nhỏ mà các thiết bị thông thường không thể tiếp cận.
Đầu dò UMAP probe với nhiều kích thước từ 15 µm đến 300 µm, cho phép đo sâu vào các rãnh, lỗ và bề mặt vi hình mà đầu dò truyền thống không thể tiếp cận.
Đầu dò thị giác tích hợp với phạm vi đo 400 x 400 x 200 mm, độ chính xác EUX,MPE = (0,35+1,3L/1000) µm, phù hợp đo các bề mặt nhạy cảm không chịu lực tiếp xúc.
Hệ thống đạt độ phân giải 0,01 µm, đảm bảo thu nhận dữ liệu đo lường ở mức độ nano cho các ứng dụng kiểm tra chính xác trong công nghiệp bán dẫn, y tế và cơ khí chính xác.
Chuyển đổi linh hoạt giữa đầu dò tiếp xúc (scanning probe, phạm vi 285 x 400 x 175 mm) và đầu dò thị giác trên cùng một bàn máy, tiết kiệm thời gian setup và tăng hiệu quả sản xuất.
Hệ thống UMAP ULTRA 404 được thiết kế cho các bộ phận QC/QA và kỹ thuật trong ngành sản xuất linh kiện điện tử, thiết bị y tế, khuôn mẫu chính xác và cơ khí vi mô. Khả năng đo các chi tiết có hình dạng phức tạp, kích thước cực nhỏ giúp rút ngắn chu trình kiểm tra và nâng cao tỷ lệ phát hiện lỗi so với các phương pháp đo truyền thống.
Với tải trọng bàn máy tối đa 40 kg và khối lượng toàn hệ thống 2.160 kg, thiết bị phù hợp lắp đặt cố định trong phòng đo hoặc khu vực kiểm tra chất lượng tập trung.
Với scanning probe, độ chính xác E0,MPE = (2,0+4L/1000) µm. Với vision sensor trên trục XY, EUXY,MPE = (0,5+2L/1000) µm — đáp ứng tiêu chuẩn kiểm tra nghiêm ngặt nhất trong công nghiệp chính xác.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | UVS2-U404P1L-E |
| Loại hệ thống | UMAP ULTRA 404 |
| Độ phân giải | 0,01 µm |
| Phạm vi đo (vision sensor) | 400 x 400 x 200 mm |
| Phạm vi đo (scanning probe) | 285 x 400 x 175 mm |
| Độ chính xác vision sensor — EUX,MPE / EUY,MPE | (0,35 + 1,3L/1000) µm |
| Độ chính xác vision sensor — EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác vision sensor — EUXY,MPE | (0,5 + 2L/1000) µm |
| Độ chính xác scanning probe — E0,MPE | (2,0 + 4L/1000) µm |
| Tải trọng bàn máy tối đa | 40 kg |
| Khối lượng toàn hệ thống | 2.160 kg |
| Đường kính đầu dò micro-stylus | 15 µm đến 300 µm |
| Mã sản phẩm | 364-718-10 |
