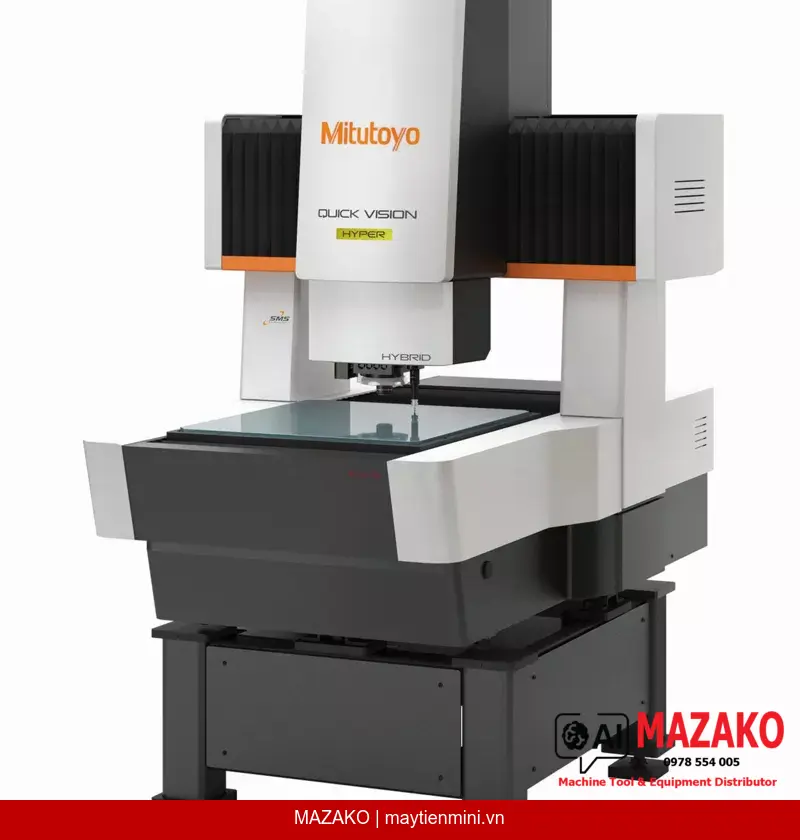

Máy đo tọa độ 3 chiều bằng thị giác CNC Mitutoyo QV-H404T1C-E (mã 363-618-10) thuộc dòng QV HYPER Pro — giải pháp đo lường quang học chính xác cao dành cho các nhà máy sản xuất linh kiện cơ khí chính xác, khuôn mẫu và điện tử. Hệ thống tích hợp công nghệ Tracking Auto Focus (TAF), đèn LED màu RGB, bù nhiệt tự động và hỗ trợ đầu dò tiếp xúc tùy chọn, đáp ứng nhu cầu đo lường không tiếp xúc lẫn tiếp xúc trên cùng một thiết bị.
Tính năng TAF tự động lấy nét nhanh trên bề mặt chi tiết, tăng đáng kể năng suất đo và giảm thời gian chu kỳ trong môi trường sản xuất liên tục.
Chuyển động camera và đèn strobe được đồng bộ hóa, cho phép đo thị giác liên tục mà không cần dừng sàn, rút ngắn đáng kể thời gian đo tổng thể.
Hệ thống chiếu sáng đường viền bằng White LED và chiếu sáng bề mặt bằng Colour LED (RGB) nâng cao khả năng phát hiện biên dạng trên vật liệu đa dạng màu sắc và vật liệu phản quang.
Cảm biến nhiệt độ tích hợp trên thân máy và cảm biến nhiệt độ chi tiết đo hoạt động đồng thời, tự động bù trừ sai số giãn nở nhiệt trong quá trình đo.
Khi được trang bị đầu dò tiếp xúc tùy chọn (Touch Trigger Probe), hệ thống QVTP Pro có thể thực hiện cả đo thị giác và đo tiếp xúc trên cùng một đơn vị. Điều này cho phép đo 3D các chi tiết như sản phẩm dập khuôn, sản phẩm nhựa và chi tiết gia công cắt gọt — vốn không thể đo hoàn chỉnh chỉ bằng xử lý ảnh. Giá đỡ module đầu dò cho phép chuyển đổi linh hoạt giữa chế độ đo thị giác và đo tiếp xúc trong cùng một chương trình đo tự động.
Hệ thống đạt độ chính xác đo thị giác EUX,MPE/EUY,MPE = (0,8+2L/1000) µm với phạm vi đo 400×400×250 mm. Thang đo có độ phân giải 0,02 µm đảm bảo dữ liệu đo lường đáng tin cậy cho các ứng dụng kiểm tra dung sai chặt chẽ. Ống kính turret lập trình được với các độ phóng đại 1X-2X-6X linh hoạt cho nhiều kích thước chi tiết khác nhau.
Kiểm tra linh kiện điện tử SMD, đo khuôn nhựa và khuôn dập, kiểm tra chi tiết gia công CNC, đo biên dạng sản phẩm ép phun, kiểm tra chất lượng hàng loạt trong dây chuyền sản xuất tự động.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-H404T1C-E (QV Hyper 404 Pro - Colour LED - TAF) |
| Mã sản phẩm | 363-618-10 |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo thị giác EUX,MPE / EUY,MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo thị giác EUZ,MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo thị giác EUXY,MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo tiếp xúc EX,MPE / EY,MPE / EZ,MPE (QVTP Pro) | (1,7 + 3L/1000) µm |
| Độ lặp lại LAF | σ ≤ 0,8 µm |
| Đơn vị chiếu sáng | Đường viền: White LED; Bề mặt: Colour LED; PRL: Colour LED |
| Ống kính quan sát | Programmable power turret 1X - 2X - 6X |
| Tracking Auto Focus (TAF) | Có |
| Bù nhiệt độ tự động | Tự động |
| Tải trọng sàn tối đa | 30 kg |
| Khối lượng thân máy (bao gồm đế phụ) | 640 kg |
| Model QVTP Pro tương ứng | QVT1-H404T1C-E |
