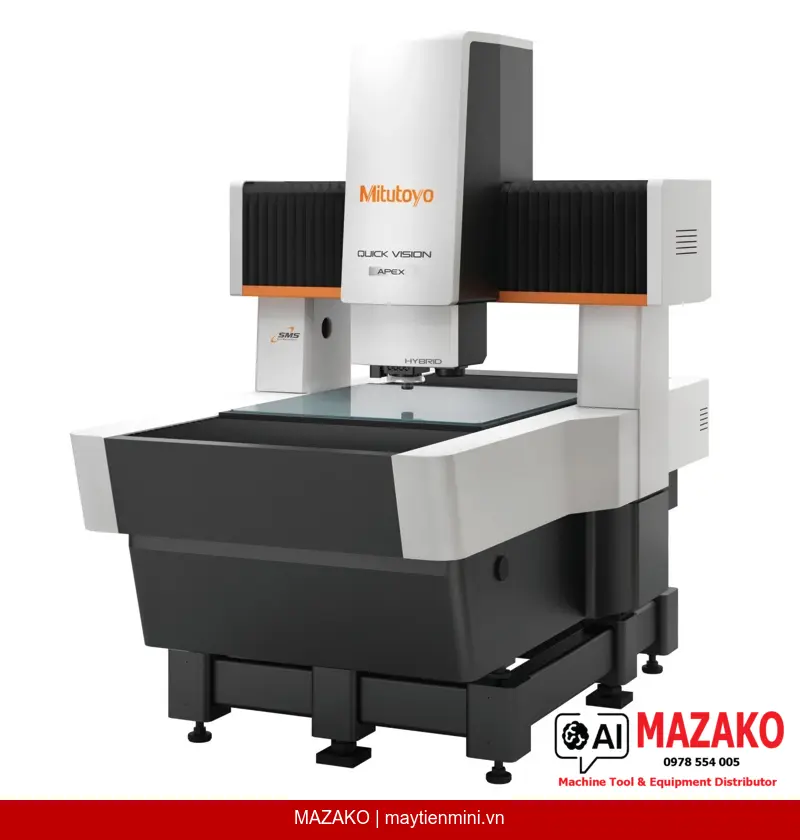

Máy đo tọa độ 3 chiều Mitutoyo QVH4 APEX 606 Pro (365-621-10) là hệ thống đo lưỡng dụng kết hợp đầu đo thị giác và cảm biến dịch chuyển không tiếp xúc CPS (Confocal Point Sensor), cho phép đo chênh lệch chiều cao cực nhỏ và hình dạng 3D phức tạp với độ chính xác cao trên phạm vi đo rộng 600×650×250 mm.
Đầu đo CPS ứng dụng phương pháp confocal bước sóng ánh sáng, cho phép đo các bề mặt nhạy cảm hoặc vật liệu mềm mà không gây biến dạng mẫu đo.
Nguồn sáng LED tích hợp chức năng tự động điều chỉnh độ sáng (auto-brightness control), đảm bảo đo liên tục và ổn định trên các vật liệu có hệ số phản xạ khác nhau.

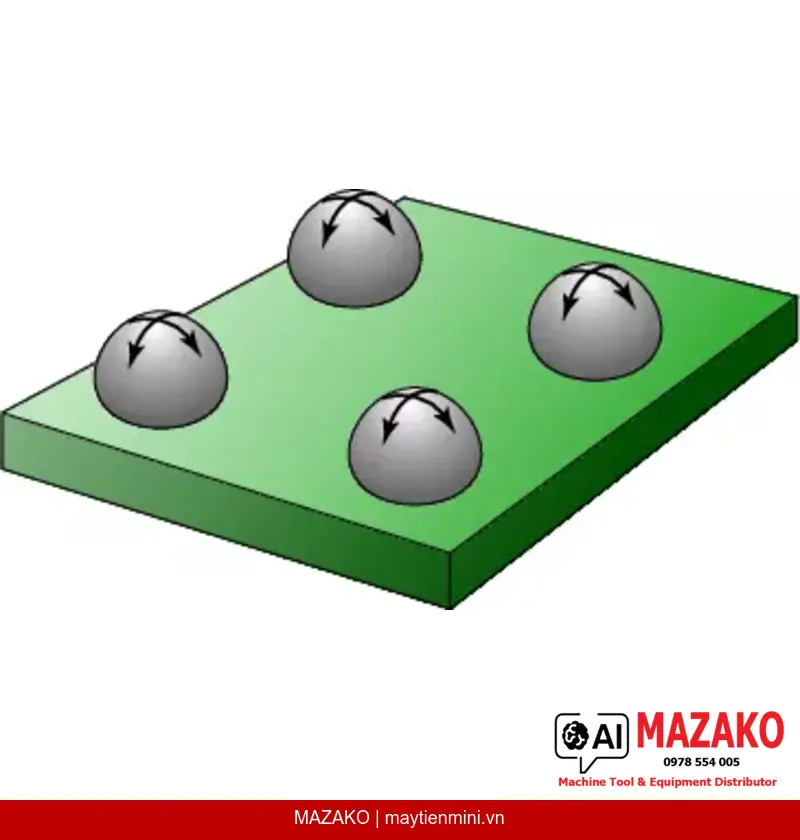

Hệ thống hỗ trợ chức năng quét liên tục, phù hợp đo hình dạng 3D phức tạp và các chi tiết có chênh lệch chiều cao nhỏ đòi hỏi mật độ điểm đo cao.
Tháp thấu kính lập trình (Programmable Power Turret) 1X-2X-6X cho phép chuyển đổi độ phóng đại linh hoạt, phù hợp đo các chi tiết có kích thước và yêu cầu độ phân giải hình ảnh khác nhau.
QVH4 APEX 606 Pro 365-621-10 được thiết kế đáp ứng yêu cầu kiểm tra chất lượng trong các ngành sản xuất điện tử, cơ khí chính xác và ô tô. Phạm vi đo không tiếp xúc đạt 476×650×250 mm, độ phân giải thang đo 0,1 µm, kết hợp độ chính xác đo thị giác EUX/EUY theo tiêu chuẩn (1,5 + 3L/1000) µm giúp đáp ứng tiêu chuẩn kiểm tra khắt khe nhất.
Thiết bị trang bị chức năng bù nhiệt độ thủ công, hỗ trợ vận hành ổn định trong điều kiện nhiệt độ biến động tại xưởng sản xuất, giảm thiểu sai số do giãn nở nhiệt.
Kết hợp đo thị giác và cảm biến CPS không tiếp xúc trên cùng một hệ thống, giúp doanh nghiệp tiết kiệm không gian và chi phí đầu tư thiết bị, đồng thời nâng cao hiệu quả kiểm tra QC/QA.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-X606P1L-E |
| Phạm vi đo (X×Y×Z) | 600 x 650 x 250 mm |
| Phạm vi đo cảm biến không tiếp xúc (X×Y×Z) | 476 x 650 x 250 mm |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo thị giác EUX/EUY, MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo thị giác EUXY, MPE | (2,0 + 4L/1000) µm |
| Độ chính xác đo thị giác EUZ, MPE | (1,5 + 4L/1000) µm |
| Độ chính xác đo cảm biến dịch chuyển E1Z | (1,5 + 4L/1000) µm |
| Đơn vị chiếu sáng | LED trắng (White LED) |
| Đơn vị quan sát | Tháp thấu kính lập trình 1X-2X-6X |
| Chức năng bù nhiệt độ | Thủ công (Manual) |
