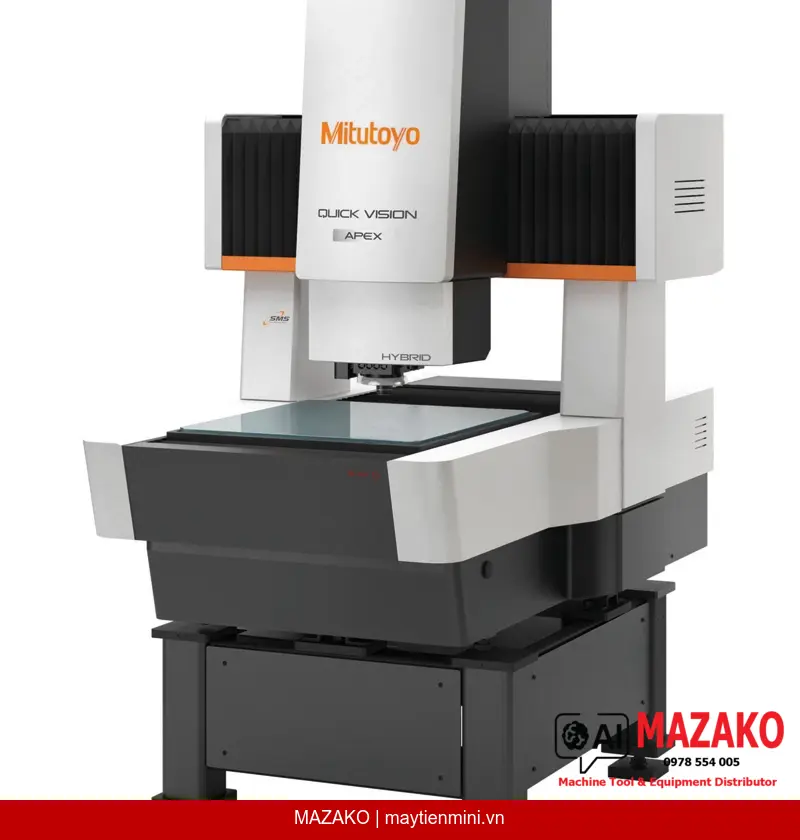

Máy đo tọa độ 3 chiều Mitutoyo QVH4 APEX 404 Pro (mã 365-611-10) là hệ thống đo kép kết hợp giữa đo thị giác và cảm biến dịch chuyển không tiếp xúc CPS (Chromatic Point Sensor), cho phép đo chênh lệch chiều cao nhỏ và hình dạng 3D với độ chính xác cao, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong sản xuất công nghiệp.
Sử dụng phương pháp confocal bước sóng (wavelength confocal), đầu dò CPS đo bề mặt mà không cần tiếp xúc vật lý, bảo vệ toàn vẹn chi tiết mỏng manh hoặc bề mặt hoàn thiện cao.
Tích hợp chức năng quét (scanning function) cho phép thu thập dữ liệu hình dạng 3D liên tục và đo chênh lệch chiều cao cực nhỏ trên toàn bộ bề mặt chi tiết.
Nguồn sáng LED tích hợp bộ điều chỉnh độ sáng tự động (auto-brightness control), đảm bảo đo liền mạch trên các vật liệu có độ phản xạ khác nhau mà không cần can thiệp thủ công.
Độ chính xác đo thị giác EUX/EUY đạt MPE (1,5 + 3L/1000) µm, tháp ống kính lập trình được với các bội số 1X-2X-6X, phù hợp đo biên dạng và kích thước 2D/3D phức tạp.
QVH4 APEX 404 Pro 365-611-10 là giải pháp đo lường tích hợp toàn diện, kết hợp máy đo tọa độ 3 chiều thị giác với cảm biến dịch chuyển không tiếp xúc trong một hệ thống duy nhất. Phạm vi đo lên đến 400×400×250 mm với độ phân giải thang đo 0,1 µm đáp ứng các yêu cầu đo lường chính xác trong ngành điện tử, cơ khí chính xác, ô tô và y tế.
Phạm vi đo của cảm biến dịch chuyển không tiếp xúc đạt 276×400×250 mm, cho phép đo đồng thời hình học 2D và hình dạng 3D bề mặt trong cùng một chu trình kiểm tra, rút ngắn đáng kể thời gian đo và loại bỏ sai số do gá đặt nhiều lần.
Kiểm tra kích thước linh kiện điện tử SMD, đo độ phẳng và hình dạng bề mặt khuôn mẫu, kiểm tra biên dạng chi tiết cơ khí chính xác, đo bậc chiều cao và cấu trúc vi mô trên bề mặt gia công.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-X404P1L-E |
| Phạm vi đo (X×Y×Z) | 400 x 400 x 250 mm |
| Phạm vi đo cảm biến không tiếp xúc (X×Y×Z) | 276 x 400 x 250 mm |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo thị giác EUX/EUY, MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo thị giác EUXY, MPE | (2,0 + 4L/1000) µm |
| Độ chính xác đo thị giác EUZ, MPE | (1,5 + 4L/1000) µm |
| Độ chính xác cảm biến dịch chuyển E1Z | (1,5 + 4L/1000) µm |
| Đơn vị chiếu sáng | White LED |
| Đơn vị quan sát | Tháp ống kính lập trình được 1X-2X-6X |
| Chức năng bù nhiệt độ | Thủ công |
