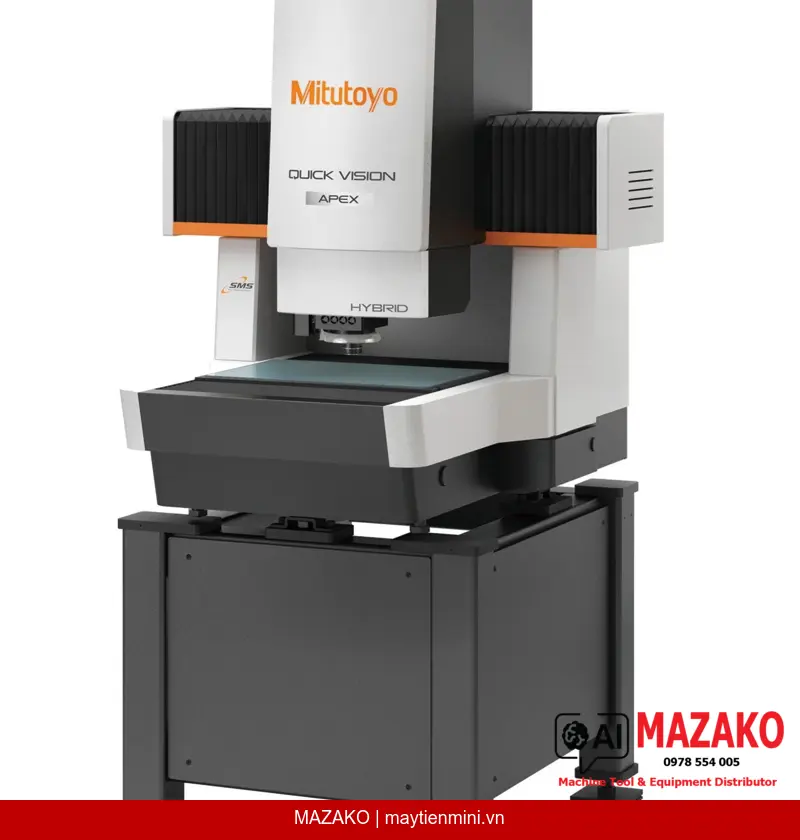

Máy đo tọa độ 3 chiều Mitutoyo QVH4 APEX 302 Pro (mã 365-601-10) là hệ thống kép tích hợp cảm biến dịch chuyển phi tiếp xúc CPS (Confocal Point Sensor), cho phép quét và đo hình dạng 3D cùng các chênh lệch chiều cao cực nhỏ với độ chính xác cao trong môi trường sản xuất công nghiệp.
Ứng dụng phương pháp confocal theo bước sóng ánh sáng, cho phép đo các bề mặt nhạy cảm hoặc có phản xạ khác nhau mà không tiếp xúc trực tiếp, đảm bảo độ an toàn cho chi tiết đo.

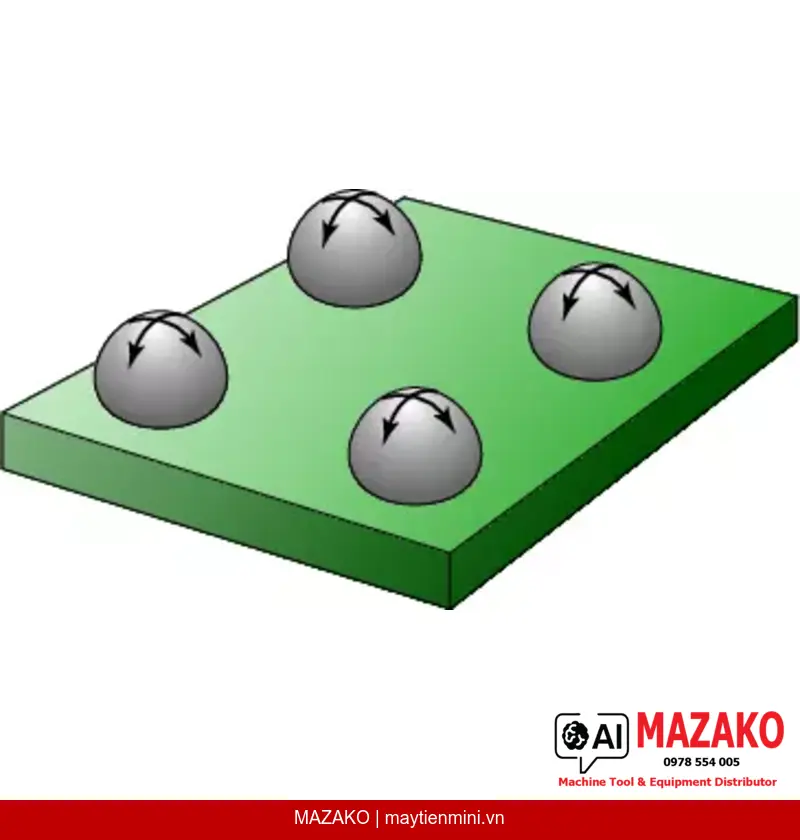

Tích hợp chức năng quét liên tục, cho phép thu thập dữ liệu hình dạng 3D và đo chênh lệch chiều cao cực nhỏ trên bề mặt chi tiết một cách tự động và hiệu quả.
Đèn LED trang bị tính năng tự động điều chỉnh độ sáng (auto-brightness control), giúp đo liền mạch các vật liệu có hệ số phản xạ khác nhau mà không cần can thiệp thủ công.
Khối quan sát sử dụng turret lập trình được với 3 mức phóng đại 1X, 2X và 6X, linh hoạt cho nhiều loại chi tiết và yêu cầu đo khác nhau.
QVH4 APEX 302 Pro kết hợp hệ thống đo thị giác máy (vision measuring) với cảm biến dịch chuyển phi tiếp xúc CPS trên cùng một nền tảng. Phạm vi đo toàn phần đạt 300 x 200 x 200 mm; riêng cảm biến phi tiếp xúc CPS hoạt động trong phạm vi 176 x 200 x 200 mm. Cấu hình này cho phép thực hiện nhiều phép đo phức tạp mà hệ thống đơn không thể đáp ứng, phù hợp với các bộ phận QC/QA yêu cầu kiểm tra hình học chi tiết kết hợp đo độ cao bề mặt.
Với độ phân giải thang đo 0,1 µm và các giá trị MPE đo thị giác đạt (1,5 + 3L/1000) µm theo trục X/Y và (1,5 + 4L/1000) µm theo trục Z, máy đáp ứng tiêu chuẩn đo lường chính xác cao cho ngành điện tử, cơ khí chính xác và y tế. Độ chính xác cảm biến CPS E1Z đạt (1,5 + 4L/1000) µm.
QVH4 APEX 302 Pro phù hợp cho kiểm tra linh kiện điện tử, đo biên dạng chi tiết cơ khí chính xác, kiểm tra bề mặt có phản xạ cao như kim loại đánh bóng hoặc kính quang học — những ứng dụng mà phương pháp tiếp xúc truyền thống không thể thực hiện.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-X302P1L-E |
| Phạm vi đo (X×Y×Z) | 300 x 200 x 200 mm |
| Phạm vi đo cảm biến phi tiếp xúc (X×Y×Z) | 176 x 200 x 200 mm |
| Độ phân giải thang đo | 0,1 µm |
| Độ chính xác đo thị giác EUX/EUY, MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo thị giác EUXY, MPE | (2,0 + 4L/1000) µm |
| Độ chính xác đo thị giác EUZ, MPE | (1,5 + 4L/1000) µm |
| Độ chính xác cảm biến dịch chuyển E1Z | (1,5 + 4L/1000) µm |
| Đơn vị chiếu sáng | LED trắng (White LED) |
| Đơn vị quan sát | Turret lập trình được 1X - 2X - 6X |
| Chức năng bù nhiệt độ | Thủ công (Manual) |
