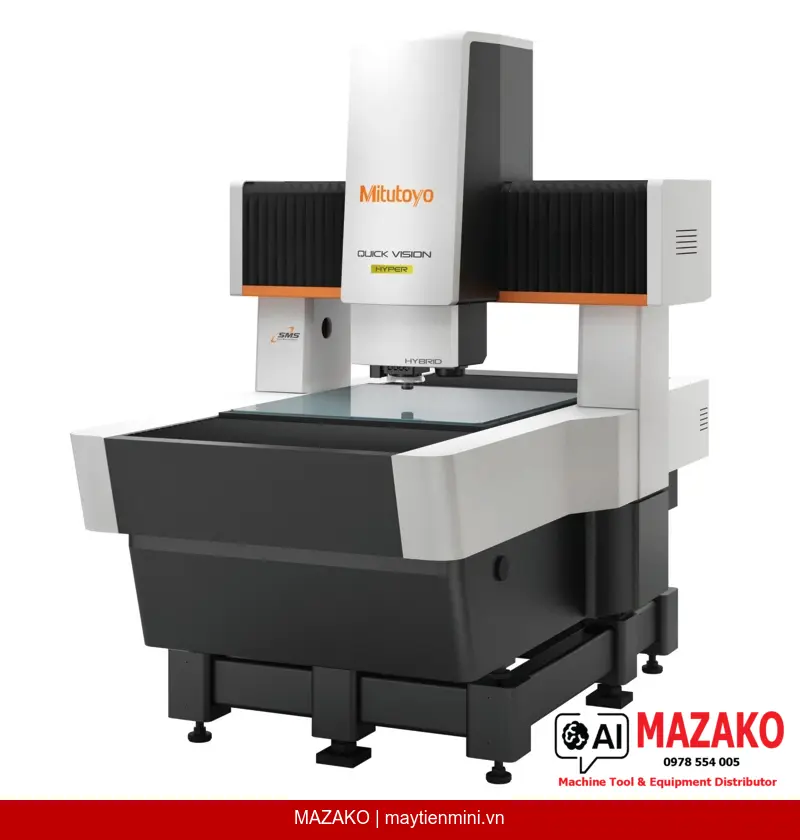

Máy đo tọa độ 3 chiều lai quang học Mitutoyo QV-Hybrid Hyper 606, mã 365-625-10, là hệ thống kép tiên tiến kết hợp đo thị giác máy và cảm biến dịch chuyển không tiếp xúc (đầu dò CPS), cho phép đo chênh lệch chiều cao cực nhỏ và hình dạng 3D với độ chính xác cao trong môi trường sản xuất công nghiệp.
Tích hợp đồng thời đo thị giác và cảm biến dịch chuyển không tiếp xúc CPS, cho phép quét hình dạng 3D và đo chênh lệch chiều cao cực nhỏ trên cùng một thiết bị.
Đầu dò CPS ứng dụng phương pháp tiêu sai bước sóng (wavelength confocal), đảm bảo đo không tiếp xúc chính xác trên bề mặt phức tạp và vật liệu có độ phản xạ khác nhau.
Nguồn sáng LED trắng tích hợp chức năng tự động điều chỉnh độ sáng (auto-brightness control), đảm bảo phép đo liên tục không gián đoạn khi chuyển giữa các vật liệu có hệ số phản xạ khác nhau.
Chức năng bù nhiệt độ tự động giúp duy trì độ chính xác ổn định ngay cả khi nhiệt độ môi trường đo thay đổi, phù hợp với điều kiện xưởng sản xuất thực tế.
QV-Hybrid Hyper 606 (365-625-10) cung cấp phạm vi đo tổng thể 600×650×250 mm và phạm vi đo cảm biến dịch chuyển không tiếp xúc 476×650×250 mm. Độ phân giải thang đo đạt 0,02 µm, đáp ứng yêu cầu kiểm tra chi tiết cơ khí chính xác cao trong ngành điện tử, ô tô và khuôn mẫu.
Bộ quan sát được trang bị tháp ống kính lập trình (Programmable power turret) với 3 mức phóng đại 1X–2X–6X, cho phép tự động chuyển đổi độ phóng đại theo chương trình đo, tăng hiệu quả kiểm tra hàng loạt.
Thiết bị phù hợp cho kiểm tra kích thước 2D/3D linh kiện điện tử, chi tiết khuôn mẫu, bộ phận ô tô và các chi tiết gia công CNC có yêu cầu đo hình dạng bề mặt phức tạp, nơi đầu dò tiếp xúc không thể tiếp cận.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-H606P1L-E |
| Phạm vi đo (X×Y×Z) | 600 x 650 x 250 mm |
| Phạm vi đo cảm biến dịch chuyển không tiếp xúc (X×Y×Z) | 476 x 650 x 250 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo thị giác EUX/EUY, MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo thị giác EUXY, MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo thị giác EUZ, MPE | (1,5 + 2L/1000) µm |
| Độ chính xác đo cảm biến dịch chuyển, MPE | (1,5 + 2L/1000) µm |
| Nguồn sáng | White LED |
| Bộ quan sát | Tháp ống kính lập trình 1X–2X–6X |
| Chức năng bù nhiệt độ | Tự động |
