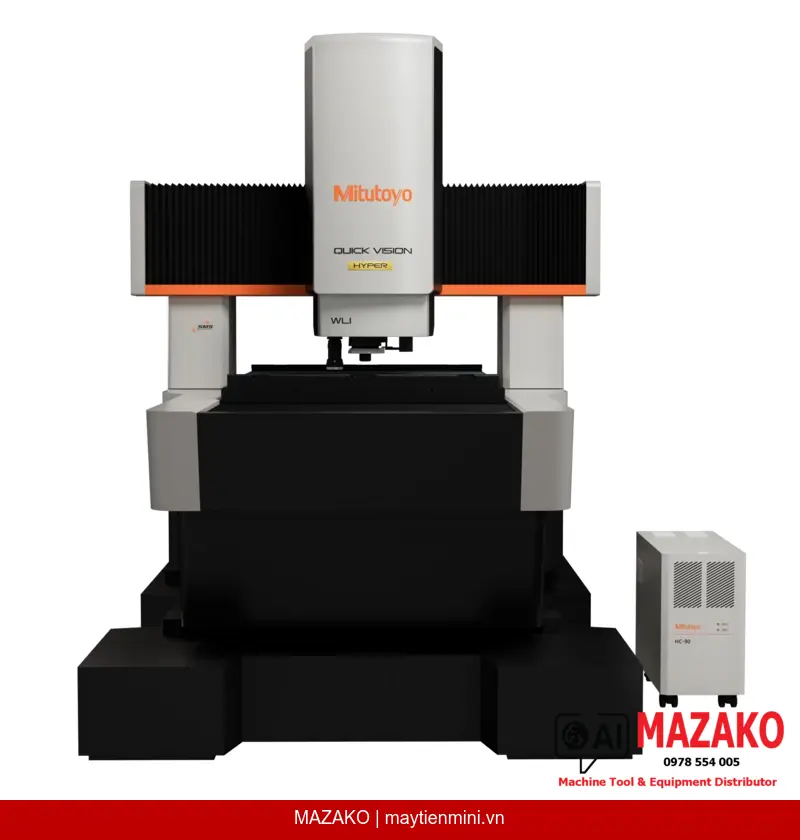

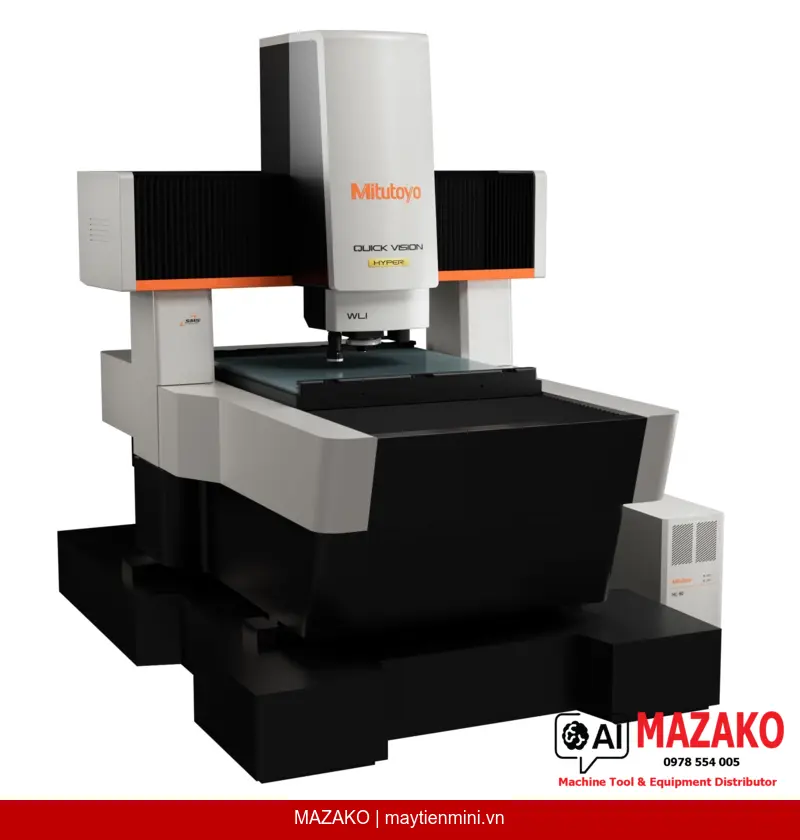

Mitutoyo QVW-H606P1L-E (363-717-10) là máy đo tọa độ 3 chiều thế hệ cao cấp, kết hợp hệ thống đo không tiếp xúc bằng thị giác (Vision System) với công nghệ giao thoa kế ánh sáng trắng (White Light Interferometer – WLI), cho phép thực hiện đồng thời đo kích thước hình học và phân tích địa hình bề mặt với độ phân giải cao trong một thiết bị duy nhất.
Kết hợp đo không tiếp xúc bằng camera thị giác và giao thoa kế ánh sáng trắng trên cùng một nền tảng, giảm thiểu thời gian chuyển đổi thiết bị trong quy trình kiểm tra.
Cảm biến thị giác hỗ trợ căn chỉnh và định vị chi tiết nhanh chóng, tăng hiệu quả đo lường và giảm sai số do vận hành.
Tích hợp toàn bộ chức năng của phần mềm QVPAK cho hệ thống thị giác, hỗ trợ lập trình đo tự động và xuất báo cáo kết quả đo theo tiêu chuẩn công nghiệp.
Hệ thống WLI bổ sung khả năng phân tích độ nhám bề mặt và đo độ cao vi mô với độ phân giải vượt trội, phù hợp cho kiểm tra bề mặt gia công chính xác cao.
QVW-H606P1L-E được thiết kế cho các bộ phận QC/QA và phòng kỹ thuật trong các ngành sản xuất linh kiện điện tử, khuôn mẫu, thiết bị y tế và ô tô, nơi yêu cầu kiểm tra đồng thời cả kích thước hình học lẫn chất lượng bề mặt trên cùng một chi tiết.
Độ chính xác đo theo trục X, Y đạt E1X, E1Y = (0,8 + 2L/1000) μm và theo trục Z đạt E1Z = (1,5 + 2L/1000) μm, được xác định theo phương pháp kiểm định nội bộ của Mitutoyo. Đảm bảo độ chính xác khi sử dụng với đầu vật kính 2,5X kết hợp ống kính trung gian.
Phạm vi đo 600×650×220 mm cùng tải trọng bàn tối đa 35 kg cho phép đo các chi tiết lớn và nặng trong môi trường sản xuất thực tế mà không cần thiết bị hỗ trợ thêm.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVW-H606P1L-E |
| Mã sản phẩm | 363-717-10 |
| Phạm vi đo (X×Y×Z) | 600 × 650 × 220 mm |
| Phạm vi đo WLI (X×Y×Z) | 515 × 650 × 220 mm |
| Độ chính xác đo thị giác E1X, E1Y | (0,8 + 2L/1000) μm |
| Độ chính xác đo thị giác E1Z | (1,5 + 2L/1000) μm |
| Độ chính xác đo thị giác E2XY | (1,4 + 3L/1000) μm |
| Đầu vật kính đảm bảo độ chính xác | 2,5X (QV-HR2,5X hoặc QV-SL2,5X) kết hợp ống kính trung gian |
| Dải quét Z của WLI – QVWLI A-5X, A-10X | 6,3 mm (tối đa) |
| Dải quét Z của WLI – QVWLI A-25X | 3,2 mm (tối đa) |
| Dải quét Z của WLI – QVWLI A-50X | 1,0 mm (tối đa) |
| Tải trọng bàn tối đa | 35 kg |
