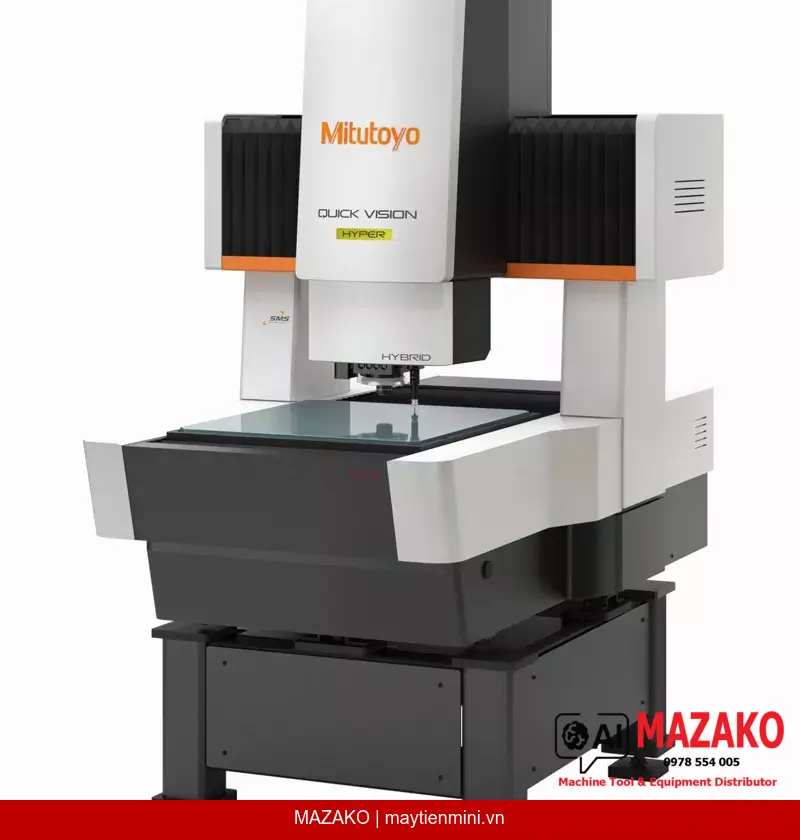

Mitutoyo QV-Hybrid Hyper 404 (365-615-10) là máy đo tọa độ 3 chiều thế hệ mới kết hợp hệ thống đo thị giác và cảm biến dịch chuyển không tiếp xúc CPS (Chromatic Point Sensor). Thiết bị cho phép đo hình dạng 3D và chênh lệch độ cao cực nhỏ với độ chính xác cao, phù hợp cho bộ phận QC/QA trong các nhà máy sản xuất chính xác.
Tích hợp đồng thời hệ thống đo thị giác và cảm biến dịch chuyển không tiếp xúc CPS, cho phép đo hình dạng 3D và chênh lệch độ cao cực nhỏ trong một lần thiết lập mẫu.
Cảm biến dịch chuyển không tiếp xúc sử dụng phương pháp confocal bước sóng (wavelength confocal), đảm bảo đo chính xác trên các bề mặt phức tạp mà không gây tác động cơ học lên mẫu.
Nguồn sáng LED trắng tích hợp chức năng điều chỉnh độ sáng tự động (auto-brightness control), cho phép đo liên tục và liền mạch trên các vật liệu có hệ số phản xạ khác nhau.
Chức năng bù nhiệt độ tự động giúp duy trì độ chính xác đo lường ổn định ngay cả khi điều kiện môi trường nhà xưởng thay đổi, giảm sai số do giãn nở nhiệt.
Máy đo tọa độ 3 chiều QV-Hybrid Hyper 404 được thiết kế cho các ứng dụng kiểm tra chi tiết chính xác cao như: đo biên dạng sản phẩm điện tử, linh kiện ô tô, khuôn mẫu và các chi tiết cơ khí có hình học phức tạp. Hệ thống quét không tiếp xúc đặc biệt phù hợp với các mẫu mỏng, dễ biến dạng hoặc có bề mặt phức tạp không thể đo bằng đầu dò tiếp xúc thông thường.
Với phạm vi đo 400×400×250 mm và độ phân giải thang đo 0,02 µm, thiết bị đáp ứng yêu cầu kiểm tra kích thước khắt khe trong môi trường sản xuất hiện đại. Độ chính xác đo thị giác EUX/EUY đạt MPE (0,8 + 2L/1000) µm, đảm bảo kết quả đo tin cậy cho các ứng dụng đòi hỏi tiêu chuẩn cao.
QV-Hybrid Hyper 404 là giải pháp đo lường tích hợp duy nhất kết hợp đo thị giác 2D và quét 3D không tiếp xúc trong một hệ thống, giảm thiểu thời gian thiết lập và tăng năng suất kiểm tra.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-H404P1L-E |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Phạm vi đo cảm biến không tiếp xúc (X×Y×Z) | 276 × 400 × 250 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo thị giác EUX/EUY | MPE (0,8 + 2L/1000) µm |
| Độ chính xác đo thị giác EUXY | MPE (1,4 + 3L/1000) µm |
| Độ chính xác đo thị giác EUZ | MPE (1,5 + 2L/1000) µm |
| Độ chính xác cảm biến dịch chuyển | (1,5 + 2L/1000) µm |
| Đơn vị chiếu sáng | White LED |
| Đơn vị quan sát | Programmable power turret 1X – 2X – 6X |
| Chức năng bù nhiệt độ | Tự động |
