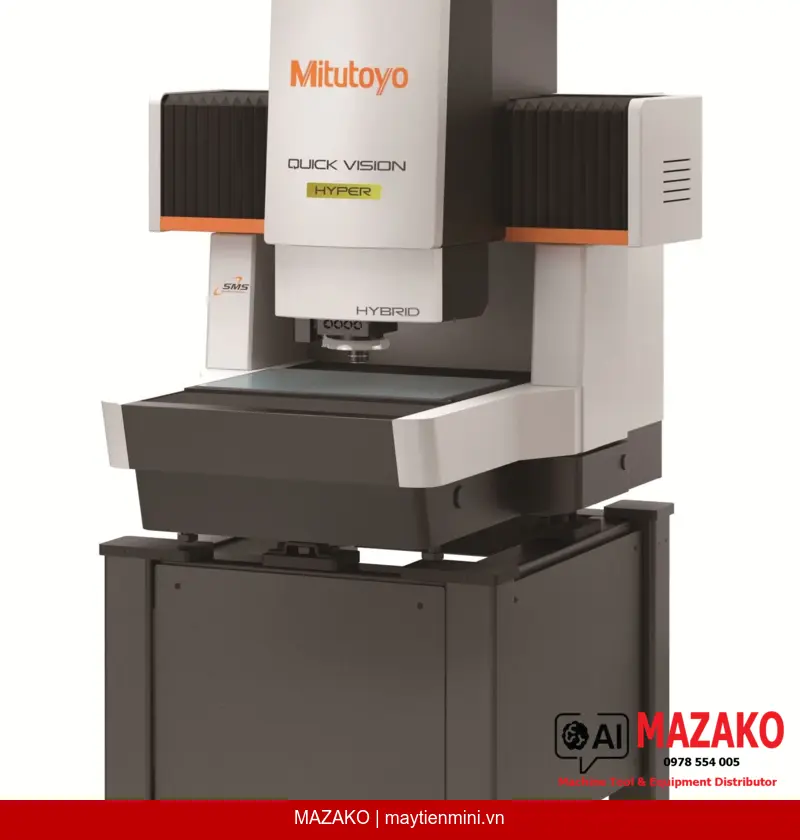

Máy đo tọa độ 3 chiều Hybrid QV-Hybrid Hyper 303 Mitutoyo (mã 365-605-10) là hệ thống đo kép tiên tiến, kết hợp đầu dò quang học không tiếp xúc CPS (phương pháp confocal bước sóng) với hệ thống đo thị giác, cho phép quét hình dạng 3D và đo chênh lệch chiều cao cực nhỏ trên nhiều loại vật liệu có độ phản xạ khác nhau.
Tích hợp cảm biến dịch chuyển không tiếp xúc CPS và hệ thống đo thị giác trên cùng một máy, cho phép đo linh hoạt cả hình học 2D lẫn hình dạng 3D phức tạp.
Đầu dò không tiếp xúc sử dụng phương pháp confocal bước sóng, đo chênh lệch chiều cao và cấu trúc bề mặt với độ chính xác cao mà không gây hư hại mẫu.
Nguồn sáng LED trắng tích hợp chức năng điều chỉnh độ sáng tự động (auto-brightness control), đảm bảo đo liền mạch trên các vật liệu có độ phản xạ khác nhau mà không cần can thiệp thủ công.
Chức năng bù nhiệt độ tự động giúp duy trì độ chính xác đo lường ngay cả khi môi trường xưởng sản xuất có biến động nhiệt độ, giảm thiểu sai số do giãn nở nhiệt.
Máy 365-605-10 có phạm vi đo tổng thể 300×200×200 mm, với phạm vi riêng cho cảm biến không tiếp xúc là 176×200×200 mm. Độ phân giải thang đo đạt 0,02 µm. Độ chính xác đo thị giác: EUX/EUY MPE (0,8 + 2L/1000) µm; EUXY MPE (1,4 + 3L/1000) µm; EUZ MPE (1,5 + 2L/1000) µm. Độ chính xác cảm biến dịch chuyển: (1,5 + 2L/1000) µm.
QV-Hybrid Hyper 303 phù hợp với các bộ phận QC/QA và kỹ thuật trong ngành điện tử, cơ khí chính xác, y tế và sản xuất khuôn mẫu, nơi yêu cầu đo đồng thời hình học bề mặt và kích thước 3D trên chi tiết nhỏ, bề mặt bóng hoặc phức tạp.
Turret đổi độ phóng đại lập trình tự động với 3 mức 1X – 2X – 6X giúp vận hành nhanh, giảm thời gian thiết lập và tăng năng suất đo trong môi trường sản xuất hàng loạt.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QVH4A-H302P1L-E |
| Phạm vi đo (X×Y×Z) | 300 × 200 × 200 mm |
| Phạm vi đo cảm biến không tiếp xúc (X×Y×Z) | 176 × 200 × 200 mm |
| Độ phân giải thang đo | 0,02 µm |
| Độ chính xác đo thị giác EUX/EUY, MPE | (0,8 + 2L/1000) µm |
| Độ chính xác đo thị giác EUXY, MPE | (1,4 + 3L/1000) µm |
| Độ chính xác đo thị giác EUZ, MPE | (1,5 + 2L/1000) µm |
| Độ chính xác cảm biến dịch chuyển | (1,5 + 2L/1000) µm |
| Nguồn sáng | LED trắng (White LED) |
| Đơn vị quan sát | Turret lập trình được 1X – 2X – 6X |
| Bù nhiệt độ | Tự động |
