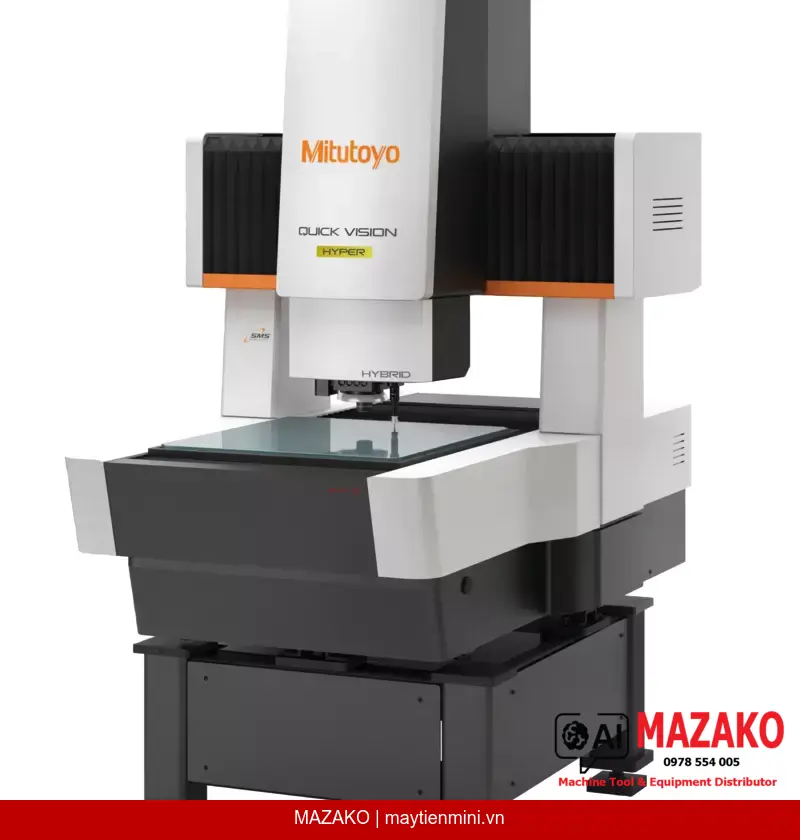

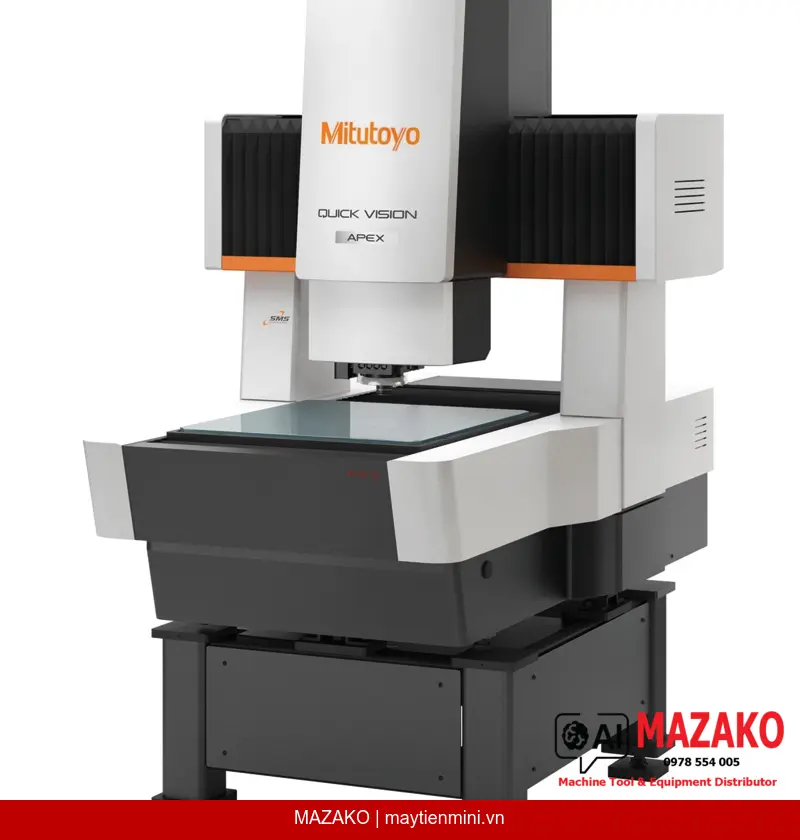

Máy đo tọa độ 3 chiều bằng hình ảnh CNC Mitutoyo QV-X404T1C-E (mã 363-614-10) thuộc dòng QUICK VISION Pro, tích hợp công nghệ StrobeSnap và STREAM cho phép đo không tiếp xúc tốc độ cao, đồng thời hỗ trợ đầu dò tiếp xúc tùy chọn để đo 3D toàn diện các chi tiết gia công phức tạp.
Rút ngắn thời gian đo khoảng 35–45% so với hệ thống cũ nhờ đồng bộ hóa chuyển động camera và đèn strobe, hoạt động hiệu quả ngay cả khi các vị trí đo không liên tục.
Camera và đèn strobe đồng bộ liên tục, cho phép đo các phần tử liên tiếp mà không cần dừng bàn máy, tối ưu hóa năng suất vượt trội so với StrobeSnap thông thường.
Bộ lấy nét tự động theo dõi TAF lấy nét nhanh trên bề mặt chi tiết, cải thiện đáng kể thông lượng đo trong sản xuất hàng loạt và kiểm tra QC tự động.
Trang bị đầu dò tiếp xúc touch-trigger tùy chọn (QVTP Pro), cho phép thực hiện cả đo hình ảnh và đo tiếp xúc 3D trên một thiết bị duy nhất, mở rộng khả năng đo chi tiết dập, nhựa và cắt gọt.
QV-X404T1C-E sử dụng hệ thống chiếu sáng ba lớp: đèn LED trắng cho chiếu sáng viền biên dạng (Contour), đèn LED màu cho chiếu sáng bề mặt đứng (Vertical Surface Illumination) và chiếu sáng vòng lập trình được (PRL Colour LED). Cấu hình này đảm bảo chất lượng hình ảnh ổn định trên đa dạng vật liệu và bề mặt chi tiết công nghiệp.
Máy đạt độ chính xác EUX,MPE/EUY,MPE = (1,5+3L/1000) µm và EUXY,MPE = (2+4L/1000) µm với độ phân giải thước đo 0,1 µm. Đầu đo quan sát sử dụng tháp xoay lập trình được 3 cấp độ phóng đại 1X–2X–6X, phù hợp kiểm tra chi tiết từ tổng thể đến vi mô.
Khả năng đo 3 chiều cho phép kiểm tra các chi tiết dập khuôn, nhựa ép và cắt gọt — những loại chi tiết trước đây không thể đo chính xác chỉ bằng xử lý hình ảnh đơn thuần. Module rack thay đổi đầu dò cho phép chuyển đổi tự động giữa đo hình ảnh và đo tiếp xúc trong cùng một chương trình đo tự động.
Phạm vi đo 400×400×250 mm — Tải trọng bàn máy tối đa 40 kg — Độ phân giải 0,1 µm — Khối lượng tổng thể 640 kg (bao gồm đế phụ chuyên dụng).
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | QV-X404T1C-E |
| Tên model đầy đủ | QV Apex 404 Pro - Colour LED - TAF |
| Phạm vi đo (X×Y×Z) | 400 × 400 × 250 mm |
| Phạm vi đo chung với cảm biến dịch chuyển (X×Y×Z) | 334 × 400 × 250 mm |
| Tải trọng bàn máy tối đa | 40 kg |
| Độ phân giải thước đo | 0,1 µm |
| Độ chính xác đo hình ảnh EUX,MPE / EUY,MPE | (1,5 + 3L/1000) µm |
| Độ chính xác đo hình ảnh EUZ,MPE | (1,5 + 4L/1000) µm |
| Độ chính xác đo hình ảnh EUXY,MPE | (2 + 4L/1000) µm |
| L (chiều dài đo tùy ý) | Đơn vị: mm |
| Chiếu sáng viền biên dạng | White LED |
| Chiếu sáng bề mặt đứng | Colour LED |
| Chiếu sáng vòng lập trình (PRL) | Colour LED |
| Đầu quan sát | Tháp xoay lập trình được 1X - 2X - 6X |
| Thiết bị Tracking Auto Focus (TAF) | Có |
| Độ lặp lại LAF | σ ≤ 0,8 µm |
| Bù nhiệt độ | Thủ công |
| Model QVTP Pro tương ứng | QVT1-X404T1C-E |
| Khối lượng tổng thể (bao gồm đế phụ) | 640 kg |
